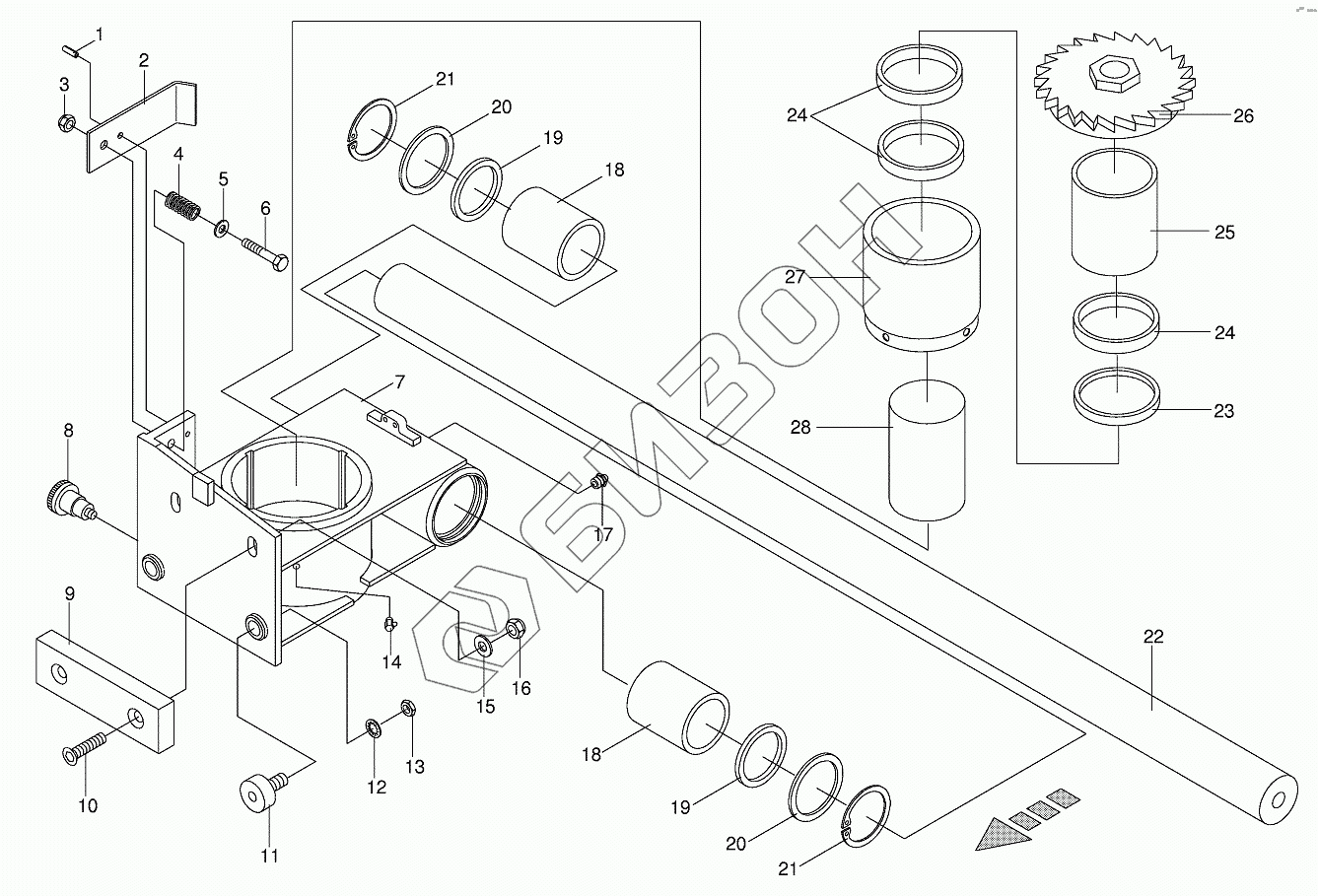

Графический каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Sharpening
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 912 606 1 | Roll pin |
Загрузка ...
|
|
| 2 | 00 222 428 4 | Anti-twist device |
Загрузка ...
|
|
| 3 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 4 | 00 222 442 0 | Pressure spring |
Загрузка ...
|
|
| 5 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 6 | 00 901 423 0 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 228 398 4 | Carriage |
Загрузка ...
|
|
| 8 | 00 940 314 0 | Stop bolt |
Загрузка ...
|
|
| 9 | 00 222 368 0 | Slide block |
Загрузка ...
|
|
| 10 | 00 904 050 0 | Countersunkscrew |
Загрузка ...
|
|
| 11 | 00 933 212 0 | Cam roller |
Загрузка ...
|
|
| 12 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 13 | 00 908 516 2 | Hex nut |
Загрузка ...
|
|
| 14 | 00 919 106 0 | Grease niple |
Загрузка ...
|
|
| 15 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 16 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 17 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 18 | 00 930 498 0 | Linear ball bearing |
Загрузка ...
|
|
| 19 | 00 936 054 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 20 | 00 910 703 0 | Supporting disc |
Загрузка ...
|
|
| 21 | 00 911 664 0 | Circlip |
Загрузка ...
|
|
| 22 | 00 224 731 0 | Shaft |
Загрузка ...
|
|
| 23 | 00 222 395 1 | Intermediate ring |
Загрузка ...
|
|
| 24 | 00 222 394 0 | Lock collar |
Загрузка ...
|
|
| 25 | 00 222 396 0 | Bushing |
Загрузка ...
|
|
| 26 | 00 222 397 1 | Adjusting wheel |
Загрузка ...
|
|
| 27 | 00 222 393 5 | Retainer |
Загрузка ...
|
|
| 28 | 00 222 364 1 | Grindstone |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
