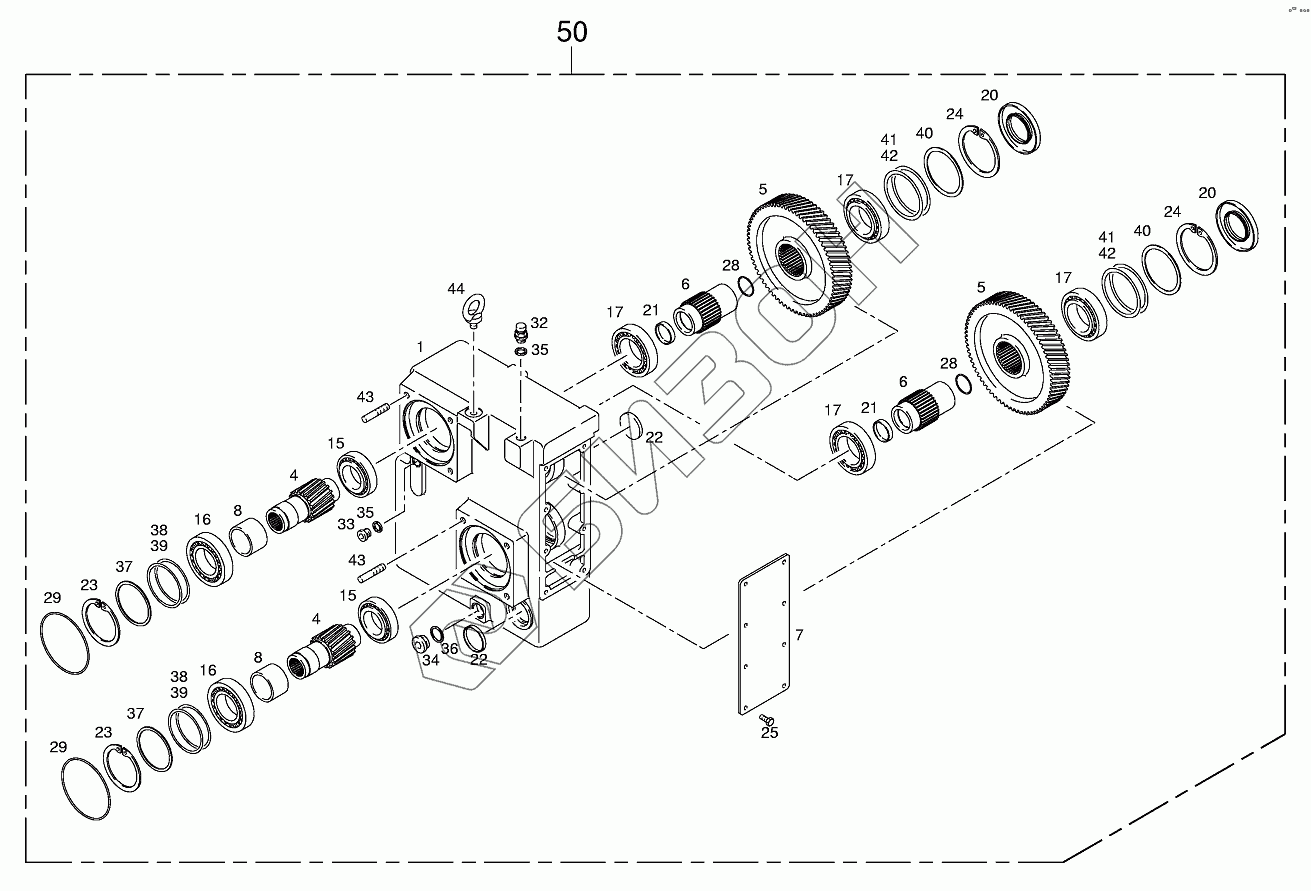

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Auxiliary gearbox
/73.gif)
1
4
4
5
5
6
6
7
8
8
15
15
16
16
17
17
17
17
20
20
20
21
21
22
22
23
23
24
24
25
28
28
29
29
32
33
34
35
35
36
37
37
38
38
39
39
40
41
41
42
42
43
43
44
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009557200 | Gearbox housing |
Загрузка ...
|
|
| 4 | 009557210 | Spur wheel shaft |
Загрузка ...
|
|
| 5 | 009557220 | Spur gear |
Загрузка ...
|
|
| 6 | 009557230 | Hollow shaft |
Загрузка ...
|
|
| 7 | 009557240 | Cover |
Загрузка ...
|
|
| 8 | 009557250 | Bushing |
Загрузка ...
|
|
| 15 | 009321540 | Taper roller bearing |
Загрузка ...
|
|
| 16 | 009321090 | Taper roller bearing |
Загрузка ...
|
|
| 17 | 009321100 | Taper roller bearing |
Загрузка ...
|
|
| 20 | 009360760 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 21 | 009252170 | Cap |
Загрузка ...
|
|
| 22 | 009556410 | Cap |
Загрузка ...
|
|
| 23 | 009116800 | Circlip |
Загрузка ...
|
|
| 24 | 009116860 | Circlip |
Загрузка ...
|
|
| 25 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009375520 | O-ring |
Загрузка ...
|
|
| 29 | 009375880 | O-ring |
Загрузка ...
|
|
| 32 | 009198360 | Breather |
Загрузка ...
|
|
| 33 | 009060071 | Screw plug |
Загрузка ...
|
|
| 34 | 009060050 | Screw plug |
Загрузка ...
|
|
| 35 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 36 | 009377510 | Gasket ring |
Загрузка ...
|
|
| 37 | 009109740 | Shim ring |
Загрузка ...
|
|
| 38 | 009109730 | Shim ring |
Загрузка ...
|
|
| 39 | 009109700 | Shim ring |
Загрузка ...
|
|
| 40 | 009109940 | Shim ring |
Загрузка ...
|
|
| 41 | 009109910 | Shim ring |
Загрузка ...
|
|
| 42 | 009109920 | Shim ring |
Загрузка ...
|
|
| 43 | 009037920 | Stud bolt |
Загрузка ...
|
|
| 44 | 009062000 | Eyebolt |
Загрузка ...
|
|
| 50 | 002246620 | Auxiliary gearbox |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
