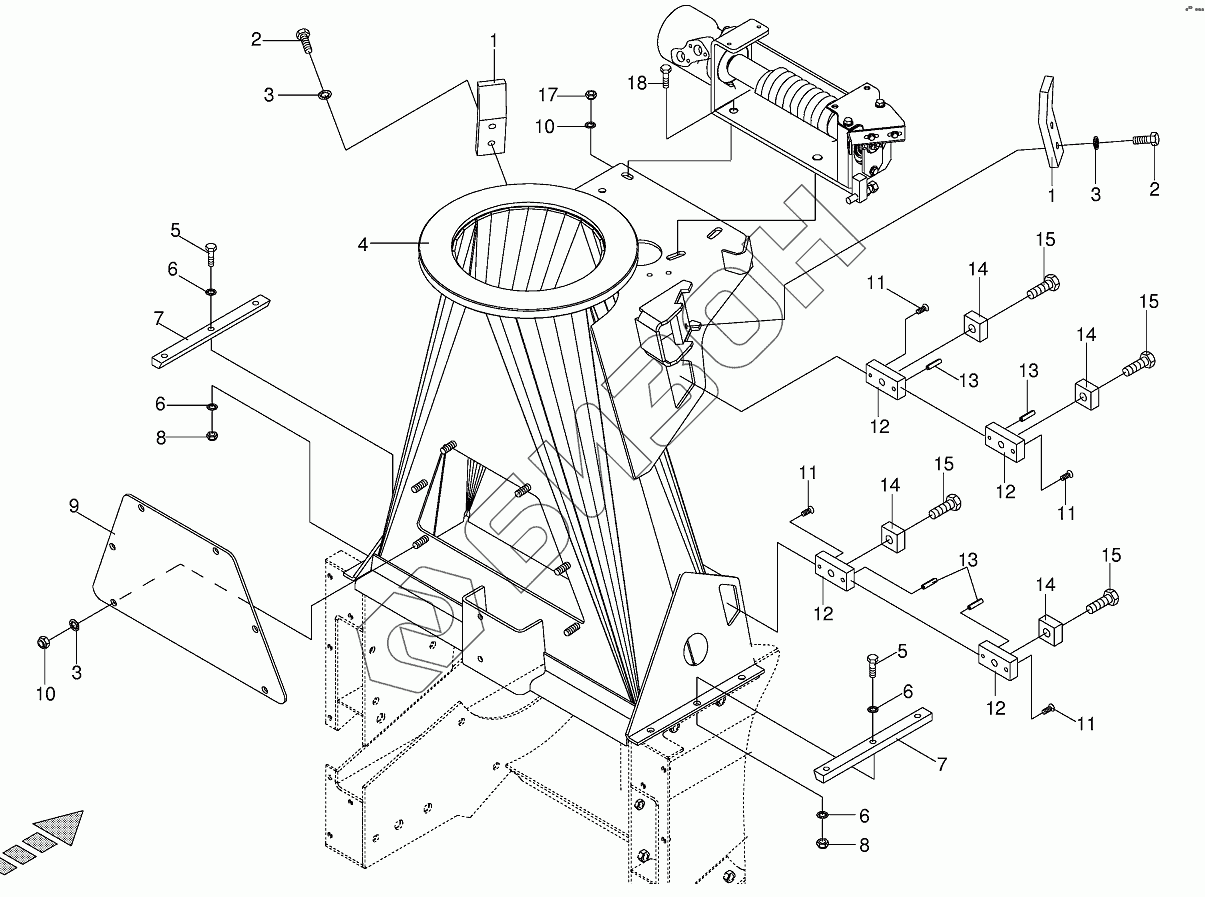

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Channel union
/37.gif)
1
1
2
2
3
3
3
4
5
5
6
6
6
6
7
7
8
8
9
10
10
11
11
11
11
12
12
12
12
13
13
13
14
14
14
14
15
15
15
15
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002173720 | Support |
Загрузка ...
|
|
| 2 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 002195411 | Duct nozzle |
Загрузка ...
|
|
| 5 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 002261290 | Pressure piece |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 002195581 | Cover |
Загрузка ...
|
|
| 10 | 009087010 | Locknut |
Загрузка ...
|
|
| 11 | 009040240 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 002173660 | Thread block |
Загрузка ...
|
|
| 13 | 009126712 | Roll pin |
Загрузка ...
|
|
| 14 | 002261390 | Enclosure |
Загрузка ...
|
|
| 15 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 17 | 009103200 | Washer |
Загрузка ...
|
|
| 18 | 009006530 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
