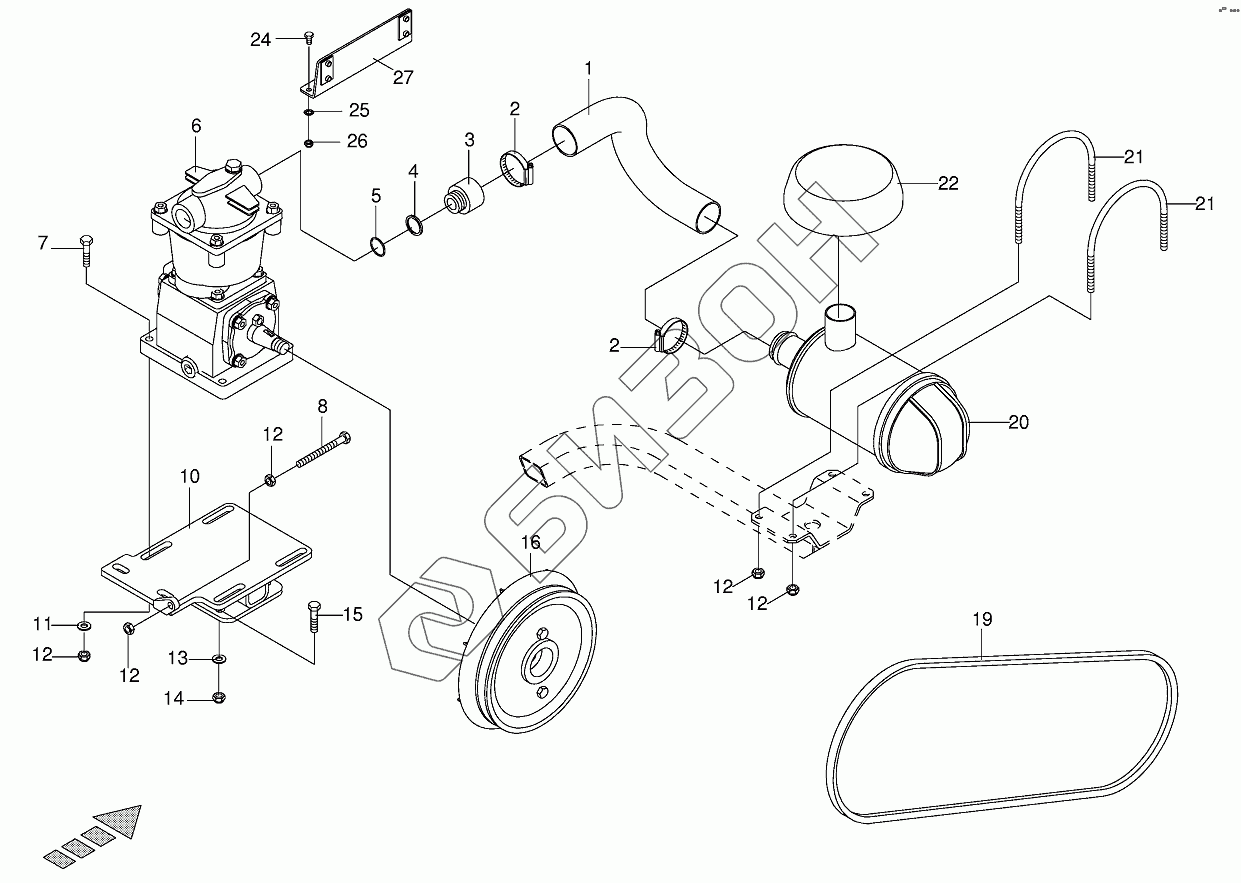

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Compressor
/75.gif)
1
2
2
3
4
5
6
7
8
10
11
12
12
12
12
12
13
14
15
16
19
20
21
21
22
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009454351 | 009454351 | Cartridge for air cleaner |
Загрузка ...
|
|
| 1 | 002828911 | Hose |
Загрузка ...
|
|
| 2 | 009240030 | Tube clip |
Загрузка ...
|
|
| 3 | 002829650 | Threaded hose union |
Загрузка ...
|
|
| 4 | 009375220 | O-ring |
Загрузка ...
|
|
| 5 | 009454410 | Thrust ring |
Загрузка ...
|
|
| 6 | 009454430 | Single-cyl.compressor |
Загрузка ...
|
|
| 7 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 10 | 002175480 | Mounting plate |
Загрузка ...
|
|
| 11 | 009104130 | Washer |
Загрузка ...
|
|
| 12 | 009082100 | Hex nut |
Загрузка ...
|
|
| 13 | 009104140 | Washer |
Загрузка ...
|
|
| 14 | 009082120 | Hex nut |
Загрузка ...
|
|
| 15 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002831160 | V-belt pulley-cpl. |
Загрузка ...
|
|
| 19 | 002282340 | V-belt |
Загрузка ...
|
|
| 20 | 009454321 | Air filter |
Загрузка ...
|
|
| 21 | 002819780 | Clamping bracket |
Загрузка ...
|
|
| 22 | 009454330 | Dust cap |
Загрузка ...
|
|
| 24 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009082100 | Hex nut |
Загрузка ...
|
|
| 27 | 002175490 | Line support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
