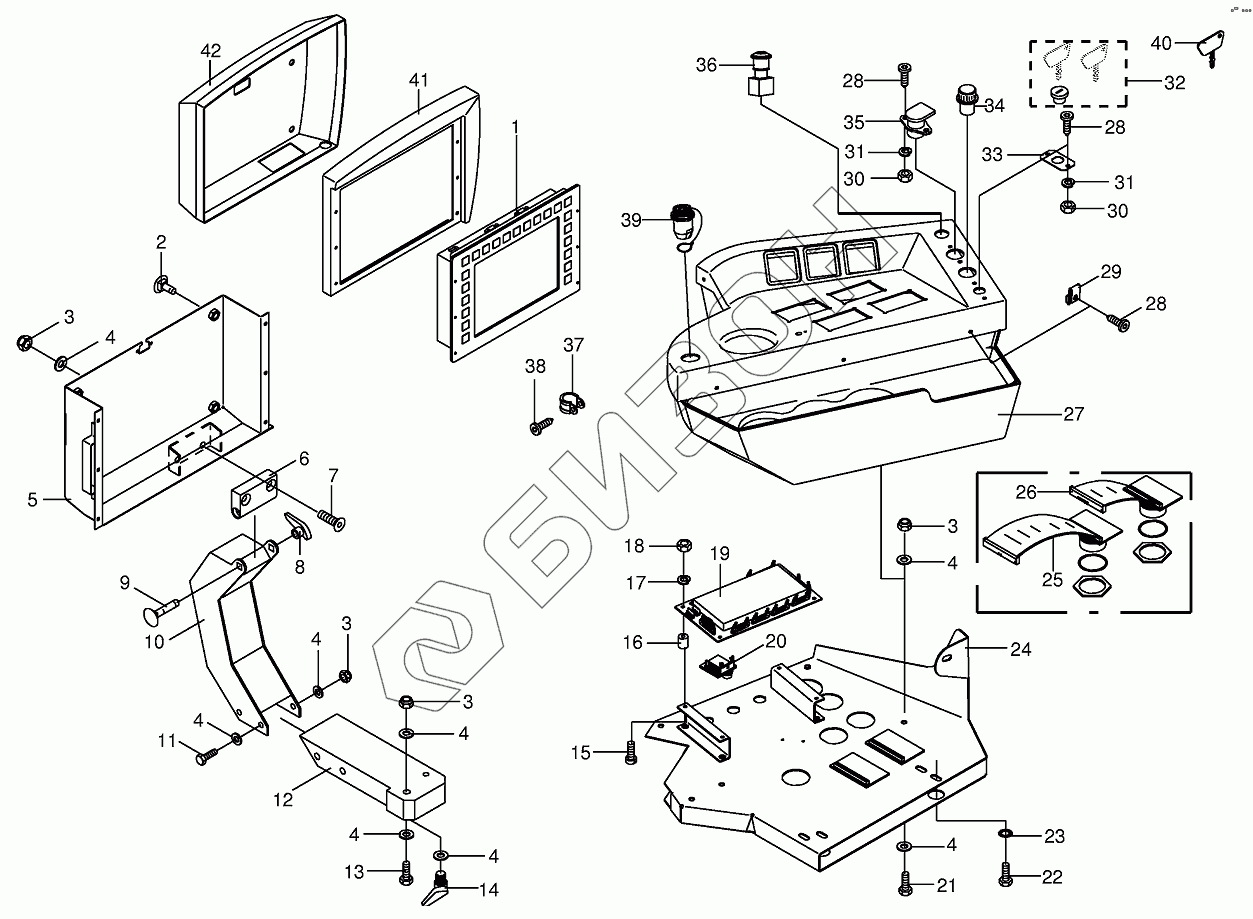

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Control box
/55.gif)
1
2
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 002203592 | 002203592 | Control box |
Загрузка ...
|
|
| 1 | 003027616 | Terminal |
Загрузка ...
|
|
| 2 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 009104130 | Washer |
Загрузка ...
|
|
| 5 | 002286540 | Mounting frame |
Загрузка ...
|
|
| 6 | 002329661 | Pivoted joint |
Загрузка ...
|
|
| 7 | 009040260 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 009249520 | Adjustable fastening lever |
Загрузка ...
|
|
| 9 | 009047430 | Coach bolt |
Загрузка ...
|
|
| 10 | 002178940 | Display bracket |
Загрузка ...
|
|
| 11 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 12 | 002329651 | Turning bracket |
Загрузка ...
|
|
| 13 | 009002640 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009249530 | Adjustable fastening lever |
Загрузка ...
|
|
| 15 | 009034220 | Allen screw |
Загрузка ...
|
|
| 16 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 17 | 009100010 | Spring washer |
Загрузка ...
|
|
| 18 | 009080061 | Hex nut |
Загрузка ...
|
|
| 19 | 003024552 | Job computer |
Загрузка ...
|
|
| 20 | 003029750 | Circuit board |
Загрузка ...
|
|
| 21 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 24 | 002327761 | Support |
Загрузка ...
|
|
| 25 | 003027820 | Plug-31-pole |
Загрузка ...
|
|
| 26 | 003027870 | Electronic control plate |
Загрузка ...
|
|
| 27 | 002206220 | Control box |
Загрузка ...
|
|
| 28 | 009047690 | Fillister head screw |
Загрузка ...
|
|
| 29 | 009080420 | Nut |
Загрузка ...
|
|
| 30 | 009082071 | Hex nut |
Загрузка ...
|
|
| 31 | 009100310 | Spring washer |
Загрузка ...
|
|
| 32 | 003026560 | Ignition switch |
Загрузка ...
|
|
| 33 | 002331270 | Anti-twist device |
Загрузка ...
|
|
| 34 | 003026490 | Cigar lighter |
Загрузка ...
|
|
| 35 | 009246760 | Socket-2-pole |
Загрузка ...
|
|
| 36 | 003015730 | Instantanequs cut-out switch |
Загрузка ...
|
|
| 37 | 009240170 | Tube clip w. rubber |
Загрузка ...
|
|
| 38 | 009068050 | Slotted pan head screw |
Загрузка ...
|
|
| 39 | 003024720 | Connector-7-pole |
Загрузка ...
|
|
| 40 | 003033490 | Ignition key |
Загрузка ...
|
|
| 41 | 002279840 | Plastic top force |
Загрузка ...
|
|
| 42 | 002279850 | Plastic material lower part |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
