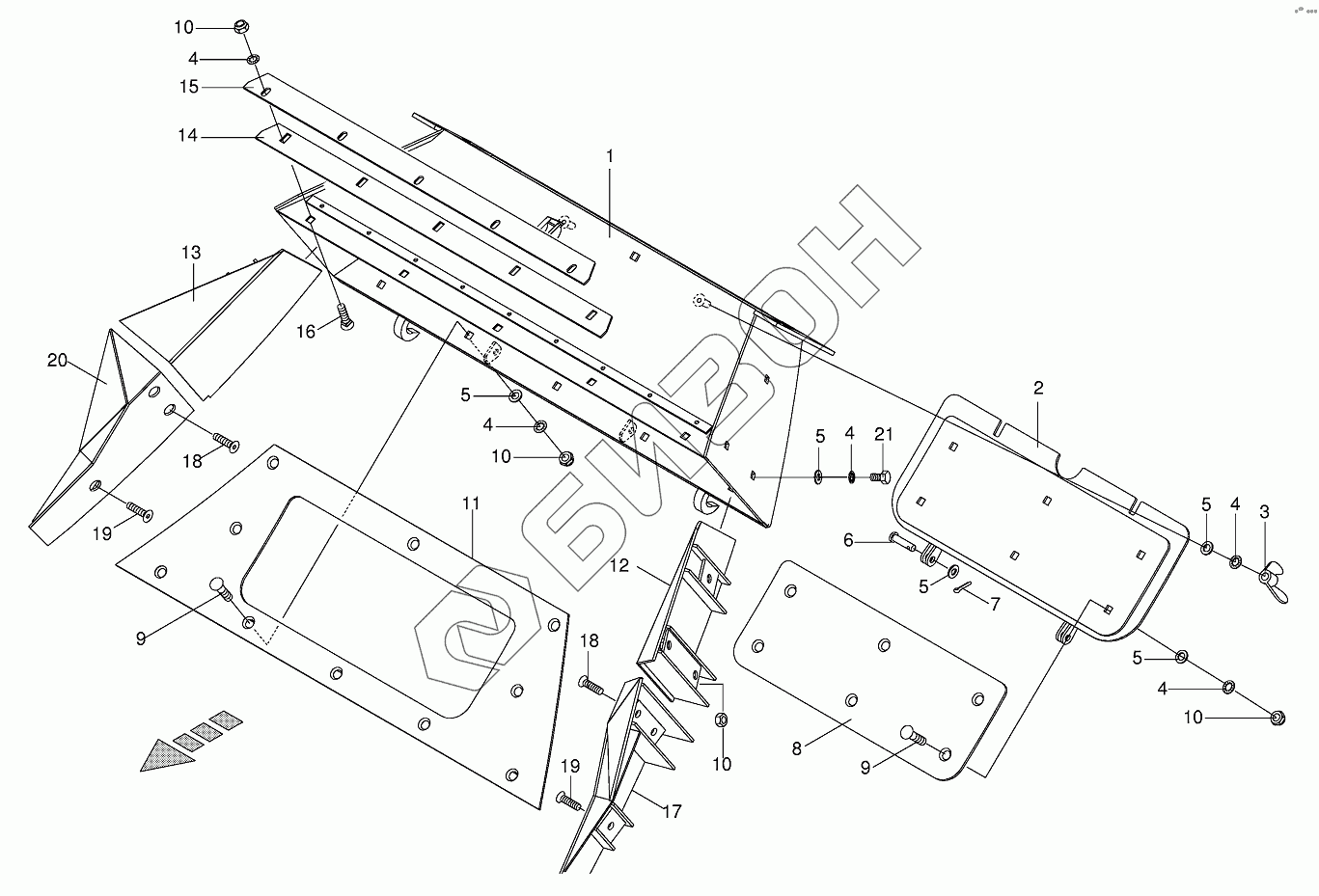

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Duct
/190.gif)
1
2
3
4
4
4
4
4
5
5
5
5
5
6
7
8
9
9
10
10
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002280712 | Channel |
Загрузка ...
|
|
| 2 | 002280722 | Flap |
Загрузка ...
|
|
| 3 | 009093110 | Nut |
Загрузка ...
|
|
| 4 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009104140 | Washer |
Загрузка ...
|
|
| 6 | 009160280 | Pin |
Загрузка ...
|
|
| 7 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 8 | 002280732 | Wearing plate |
Загрузка ...
|
|
| 9 | 009040091 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 009082120 | Hex nut |
Загрузка ...
|
|
| 11 | 002280742 | Wearing plate |
Загрузка ...
|
|
| 12 | 002198020 | Insertion |
Загрузка ...
|
|
| 13 | 002198040 | Insertion-right |
Загрузка ...
|
|
| 14 | 002225270 | Gasket |
Загрузка ...
|
|
| 15 | 002225280 | Clamping strap |
Загрузка ...
|
|
| 16 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 17 | 002198010 | Insertion |
Загрузка ...
|
|
| 18 | 009031141 | Allen screw |
Загрузка ...
|
|
| 19 | 009031080 | Allen screw |
Загрузка ...
|
|
| 20 | 002198030 | Insertion-right |
Загрузка ...
|
|
| 21 | 009006360 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
