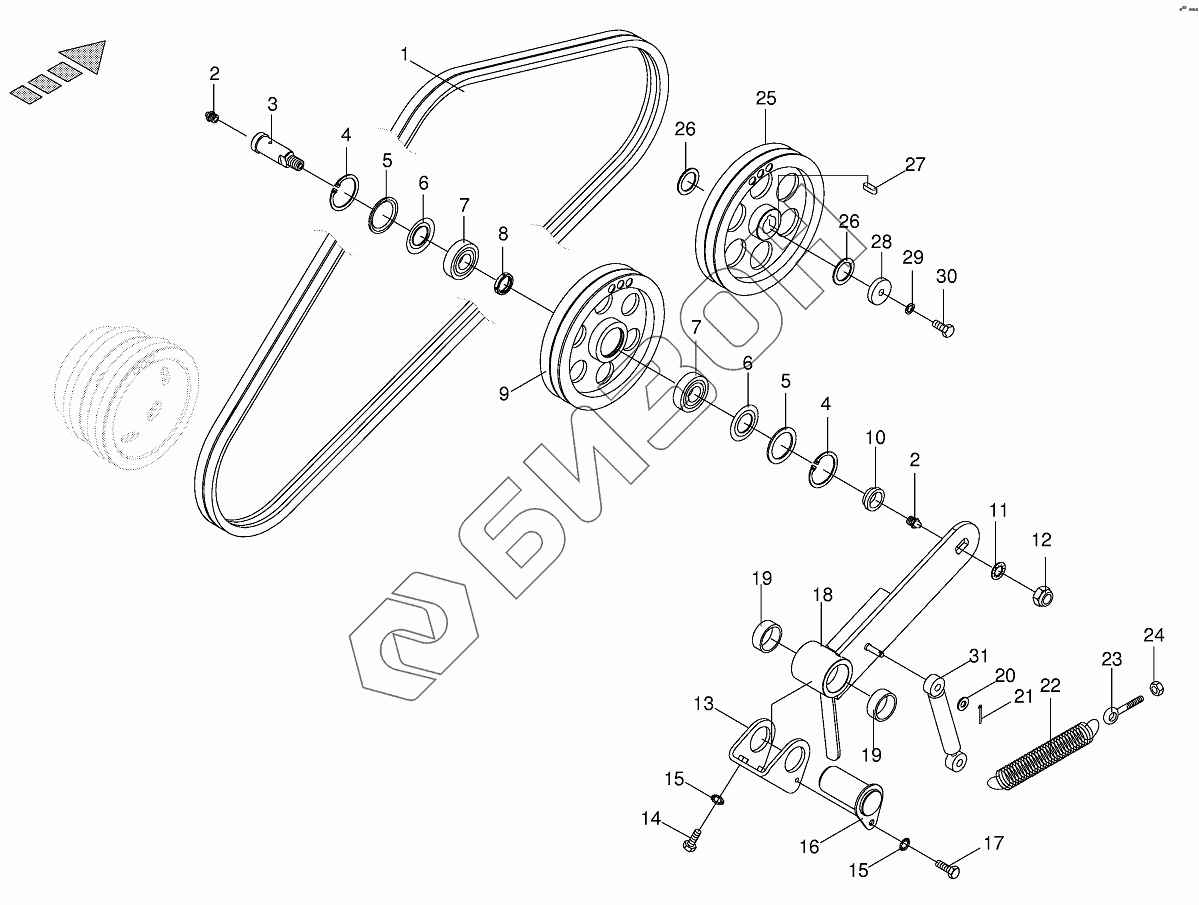

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Fan drive
/79.gif)
1
2
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009215460 | V-belt-Set |
Загрузка ...
|
|
| 2 | 009191050 | Grease niple |
Загрузка ...
|
|
| 3 | 002168110 | Retention bolt |
Загрузка ...
|
|
| 4 | 009116510 | Circlip |
Загрузка ...
|
|
| 5 | 009370300 | Nilos-ring |
Загрузка ...
|
|
| 6 | 009370290 | Nilos-Spacer ring |
Загрузка ...
|
|
| 7 | 009303361 | Grooved ball bearing |
Загрузка ...
|
|
| 8 | 002168100 | Spacer ring |
Загрузка ...
|
|
| 9 | 002211770 | Jockey pulley |
Загрузка ...
|
|
| 10 | 002211710 | Bushing |
Загрузка ...
|
|
| 11 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009082200 | Hex nut |
Загрузка ...
|
|
| 13 | 002168230 | Bearing bracket |
Загрузка ...
|
|
| 14 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 002168010 | Bearing bolt |
Загрузка ...
|
|
| 17 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002168120 | Tension arm-incl. bushing |
Загрузка ...
|
|
| 19 | 009353320 | Bearing bush |
Загрузка ...
|
|
| 20 | 009104130 | Washer |
Загрузка ...
|
|
| 21 | 009120281 | Cotter pin |
Загрузка ...
|
|
| 22 | 0031350 | Tension spring |
Загрузка ...
|
|
| 23 | 009183070 | Eye screw |
Загрузка ...
|
|
| 24 | 009082100 | Hex nut |
Загрузка ...
|
|
| 25 | 002254401 | V-belt pulley |
Загрузка ...
|
|
| 26 | 009108651 | Shim ring |
Загрузка ...
|
|
| 26 | 009108641 | Shim ring |
Загрузка ...
|
|
| 27 | 009150721 | Fit-in key |
Загрузка ...
|
|
| 28 | 002238930 | End plate |
Загрузка ...
|
|
| 29 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009404100 | Damper |
Загрузка ...
|
