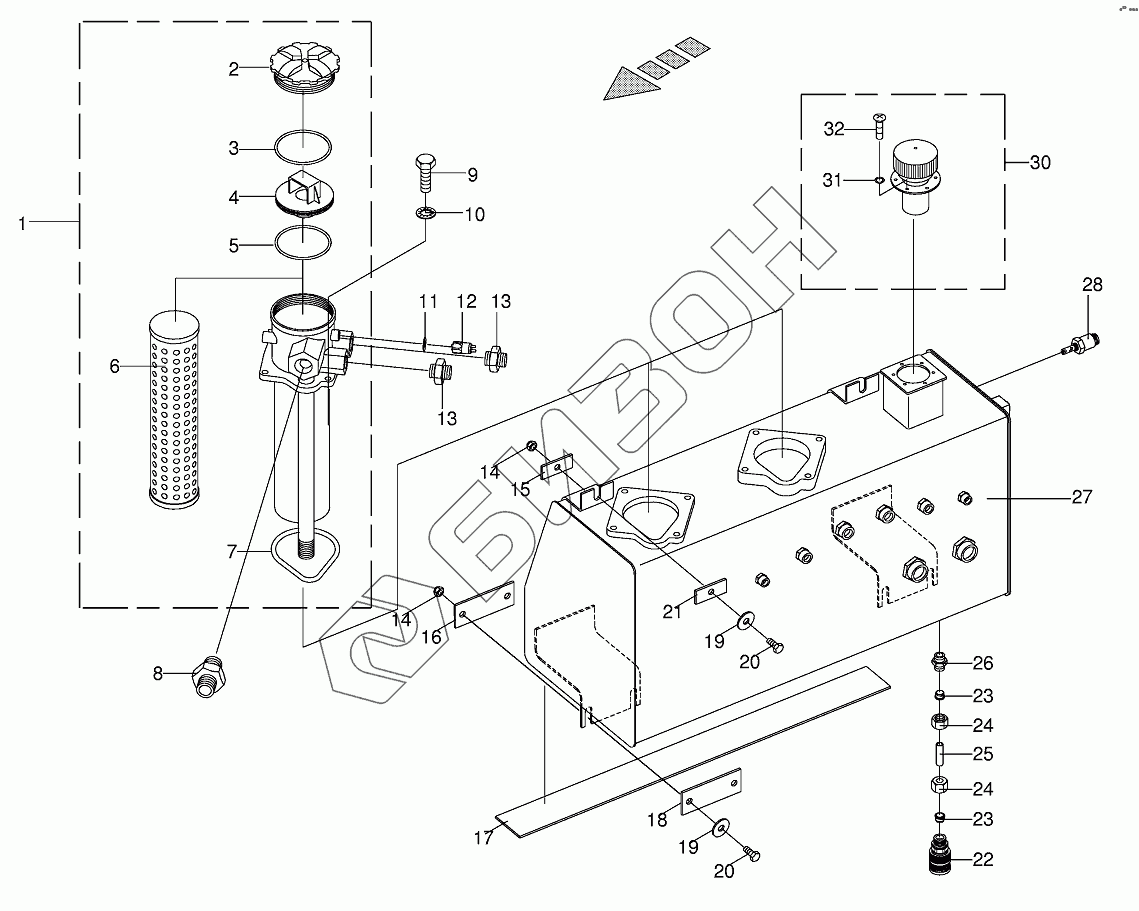

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Hydraulic tank
/82.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
19
20
20
21
22
23
23
24
24
25
26
27
28
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009260290 | 009260290 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 002297070 | Return-suction filter |
Загрузка ...
|
|
| 2 | 009385920 | Cover |
Загрузка ...
|
|
| 3 | 009375640 | O-ring |
Загрузка ...
|
|
| 4 | 009385930 | Spout |
Загрузка ...
|
|
| 5 | 009375660 | O-ring |
Загрузка ...
|
|
| 6 | 002297670 | Filter |
Загрузка ...
|
|
| 7 | 009375670 | O-ring |
Загрузка ...
|
|
| 8 | 009208200 | Male connector |
Загрузка ...
|
|
| 9 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009377161 | Gasket ring |
Загрузка ...
|
|
| 12 | 002297100 | Pressure switch |
Загрузка ...
|
|
| 13 | 009196570 | Male connector |
Загрузка ...
|
|
| 14 | 009082150 | Hex nut |
Загрузка ...
|
|
| 15 | 002254380 | Rubber shim |
Загрузка ...
|
|
| 16 | 002254360 | Rubber shim |
Загрузка ...
|
|
| 17 | 002254370 | Rubber shim |
Загрузка ...
|
|
| 18 | 002254261 | Attaching strap |
Загрузка ...
|
|
| 19 | 009106090 | Washer |
Загрузка ...
|
|
| 20 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002254271 | Attaching strap |
Загрузка ...
|
|
| 22 | 009211312 | Sleeve |
Загрузка ...
|
|
| 23 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 24 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 25 | 002307440 | Double nipple |
Загрузка ...
|
|
| 26 | 009210622 | Male connector |
Загрузка ...
|
|
| 27 | 002246940 | Oil reservoir |
Загрузка ...
|
|
| 28 | 003025100 | Levelling switch |
Загрузка ...
|
|
| 30 | 002191690 | Filler neck |
Загрузка ...
|
|
| 31 | 009370000 | O-ring |
Загрузка ...
|
|
| 32 | 009047690 | Fillister head screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
