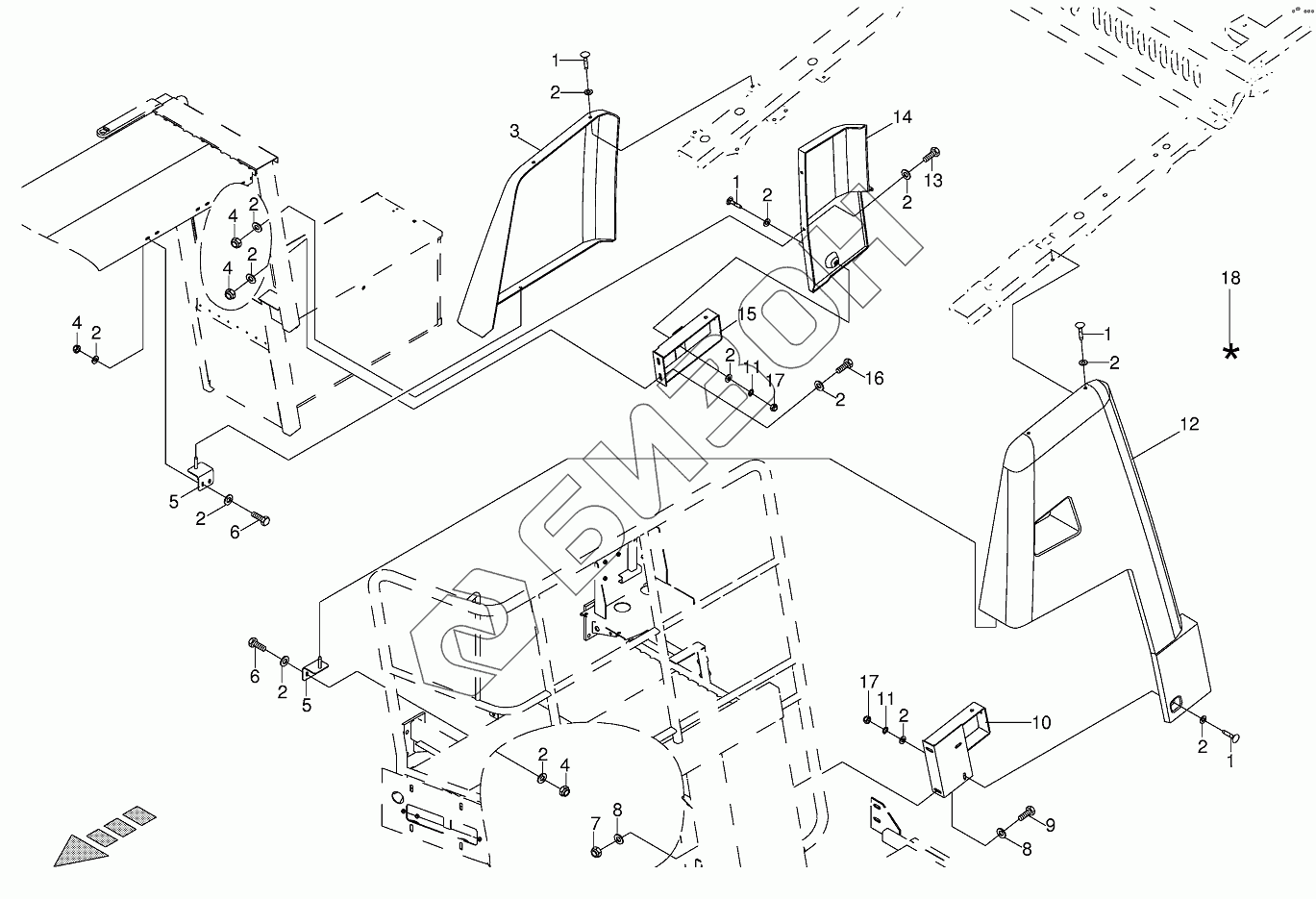

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Lateral guard
/152.gif)
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
3
4
4
5
5
6
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009052320 | Coach bolt |
Загрузка ...
|
|
| 2 | 009106030 | Washer |
Загрузка ...
|
|
| 3 | 002175250 | Lateral guard-right front |
Загрузка ...
|
|
| 4 | 009087060 | Locknut |
Загрузка ...
|
|
| 5 | 002254460 | Support |
Загрузка ...
|
|
| 6 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009087580 | Locknut |
Загрузка ...
|
|
| 8 | 009104140 | Washer |
Загрузка ...
|
|
| 9 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 10 | 002255030 | Retainer-below left |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 002254430 | Lateral guard-left front |
Загрузка ...
|
|
| 13 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 14 | 002175260 | Baffle |
Загрузка ...
|
|
| 15 | 002255060 | Retainer-below right |
Загрузка ...
|
|
| 16 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009082100 | Hex nut |
Загрузка ...
|
|
| 18 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
