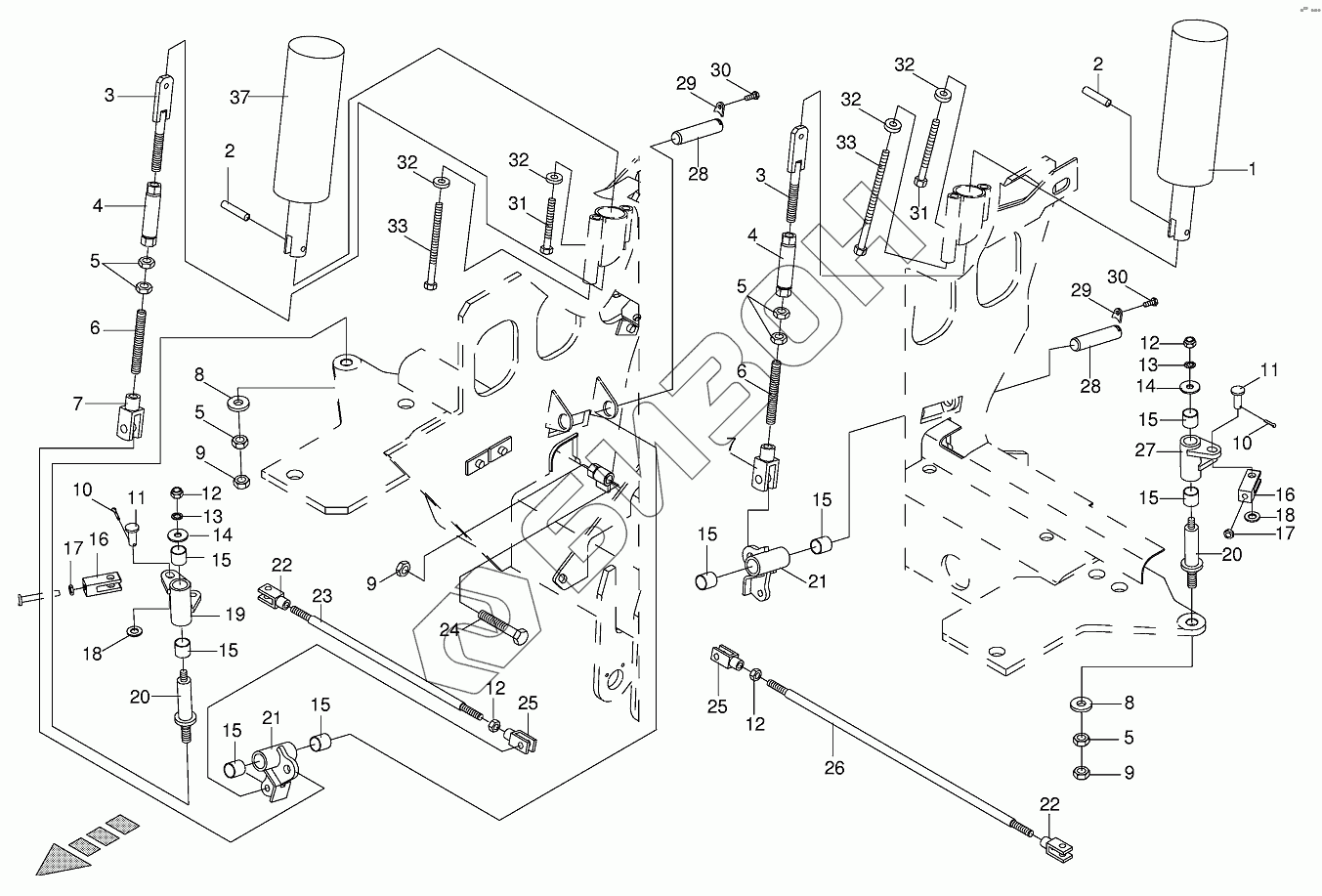

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Parking brake
/47.gif)
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
15
15
15
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
25
25
26
27
28
28
29
29
30
30
31
31
32
32
32
32
33
33
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188010 | 009188010 | Sealing set |
Загрузка ...
|
|
| 009188010 | 009188010 | Sealing set |
Загрузка ...
|
|
| 1 | 009402020 | Parking break cylinder |
Загрузка ...
|
|
| 2 | 009160290 | Pin |
Загрузка ...
|
|
| 3 | 002279141 | Drawbar |
Загрузка ...
|
|
| 4 | 002279181 | Spacer |
Загрузка ...
|
|
| 5 | 009082200 | Hex nut |
Загрузка ...
|
|
| 6 | 002279191 | Threaded spindle |
Загрузка ...
|
|
| 7 | 009271180 | Clevis |
Загрузка ...
|
|
| 8 | 009103620 | Washer |
Загрузка ...
|
|
| 9 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 10 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 11 | 009160340 | Pin |
Загрузка ...
|
|
| 12 | 009082150 | Hex nut |
Загрузка ...
|
|
| 13 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009106090 | Washer |
Загрузка ...
|
|
| 15 | 009353330 | Bearing bush |
Загрузка ...
|
|
| 16 | 002217670 | Clevis |
Загрузка ...
|
|
| 17 | 009082120 | Hex nut |
Загрузка ...
|
|
| 18 | 009105102 | Washer |
Загрузка ...
|
|
| 19 | 002283940 | Angle lever-right |
Загрузка ...
|
|
| 20 | 002247770 | Arbor |
Загрузка ...
|
|
| 21 | 002286390 | Rocker lever-left |
Загрузка ...
|
|
| 22 | 009271090 | Clevis |
Загрузка ...
|
|
| 23 | 002279401 | Rod-right |
Загрузка ...
|
|
| 24 | 009003481 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009271110 | Clevis 1 clip ass. |
Загрузка ...
|
|
| 26 | 002279291 | Rod-left |
Загрузка ...
|
|
| 27 | 002283930 | Angle lever-left |
Загрузка ...
|
|
| 28 | 002279271 | Retention bolt |
Загрузка ...
|
|
| 29 | 002279281 | Locking plate |
Загрузка ...
|
|
| 30 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009014600 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009103200 | Washer |
Загрузка ...
|
|
| 33 | 009010971 | Hex head bolt |
Загрузка ...
|
|
| 37 | 002168860 | Parking break cylinder |
Загрузка ...
|
