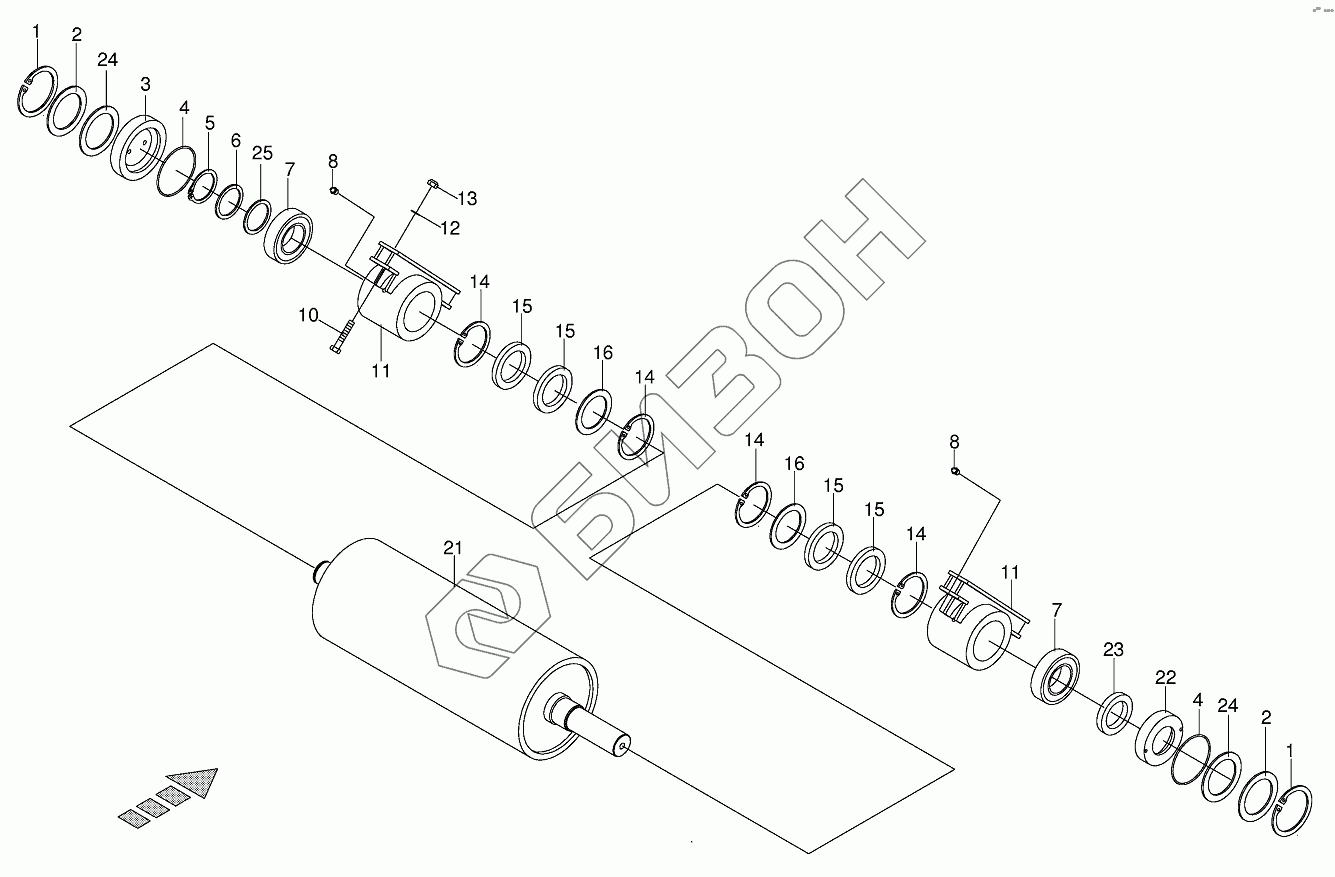

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Roller back
/192.gif)
1
1
2
2
3
4
4
5
6
7
7
8
8
10
11
11
12
13
14
14
14
14
15
15
15
15
16
16
21
22
23
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009116910 | Circlip |
Загрузка ...
|
|
| 2 | 009107160 | Supporting disc |
Загрузка ...
|
|
| 3 | 002235621 | Cover-left |
Загрузка ...
|
|
| 4 | 009375770 | O-ring |
Загрузка ...
|
|
| 5 | 009115610 | Circlip |
Загрузка ...
|
|
| 6 | 009107400 | Supporting disc |
Загрузка ...
|
|
| 7 | 009319140 | Pendular roller bearing |
Загрузка ...
|
|
| 8 | 009191050 | Grease niple |
Загрузка ...
|
|
| 10 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002194332 | Bearing housing |
Загрузка ...
|
|
| 12 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009087010 | Locknut |
Загрузка ...
|
|
| 14 | 009116860 | Circlip |
Загрузка ...
|
|
| 15 | 009360190 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 009107460 | Supporting disc |
Загрузка ...
|
|
| 21 | 002264621 | Roller-Standard |
Загрузка ...
|
|
| 22 | 002234641 | Cover-right |
Загрузка ...
|
|
| 23 | 009360580 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 24 | 009108511 | Shim ring |
Загрузка ...
|
|
| 24 | 009108490 | Shim ring |
Загрузка ...
|
|
| 25 | 009110020 | Shim ring |
Загрузка ...
|
|
| 25 | 009110030 | Shim ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
