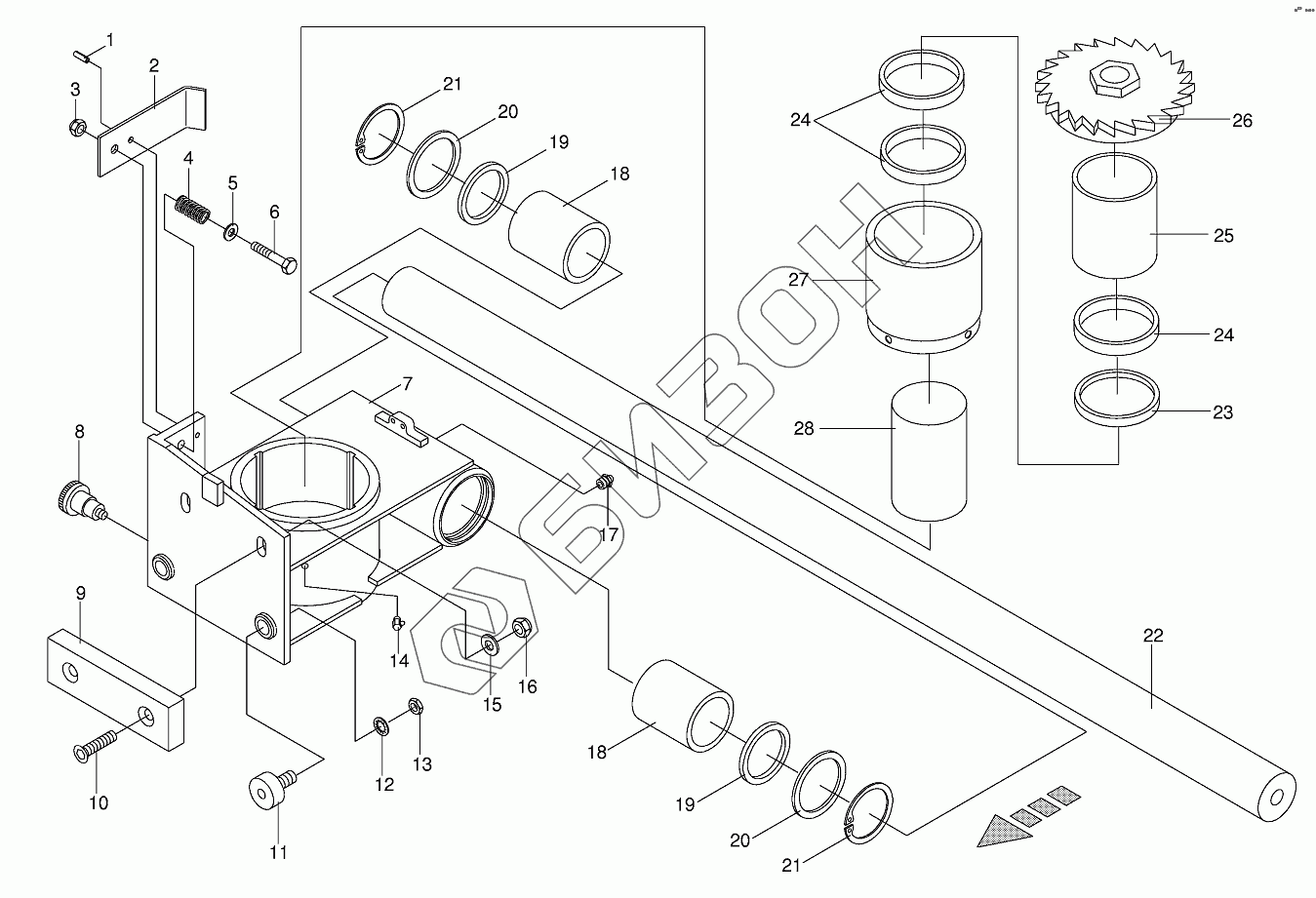

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Sharpening
/27.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009126061 | Roll pin |
Загрузка ...
|
|
| 2 | 002224284 | Аnti-twist dеviсе |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 002224420 | Pressure spring |
Загрузка ...
|
|
| 5 | 009104130 | Washer |
Загрузка ...
|
|
| 6 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002283984 | Саrriаgе |
Загрузка ...
|
|
| 8 | 009403140 | Stop bolt |
Загрузка ...
|
|
| 9 | 002223680 | Slide block |
Загрузка ...
|
|
| 10 | 009040500 | Countersunkscrew |
Загрузка ...
|
|
| 11 | 009332120 | Саm rоllеr |
Загрузка ...
|
|
| 12 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009085162 | Нех nut |
Загрузка ...
|
|
| 14 | 009191060 | Grease niple |
Загрузка ...
|
|
| 15 | 009104140 | Washer |
Загрузка ...
|
|
| 16 | 009087580 | Locknut |
Загрузка ...
|
|
| 17 | 009191050 | Grease niple |
Загрузка ...
|
|
| 18 | 009304980 | Linear ball bearing |
Загрузка ...
|
|
| 19 | 009360540 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 20 | 009107030 | Supporting disc |
Загрузка ...
|
|
| 21 | 009116640 | Circlip |
Загрузка ...
|
|
| 22 | 002247310 | Shaft |
Загрузка ...
|
|
| 23 | 002223951 | Intermediate ring |
Загрузка ...
|
|
| 24 | 002223940 | Lock collar |
Загрузка ...
|
|
| 25 | 002223960 | Bushing |
Загрузка ...
|
|
| 26 | 002223971 | Аdjusting whееl |
Загрузка ...
|
|
| 27 | 002223935 | Retainer |
Загрузка ...
|
|
| 28 | 002223641 | Grindstone |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
