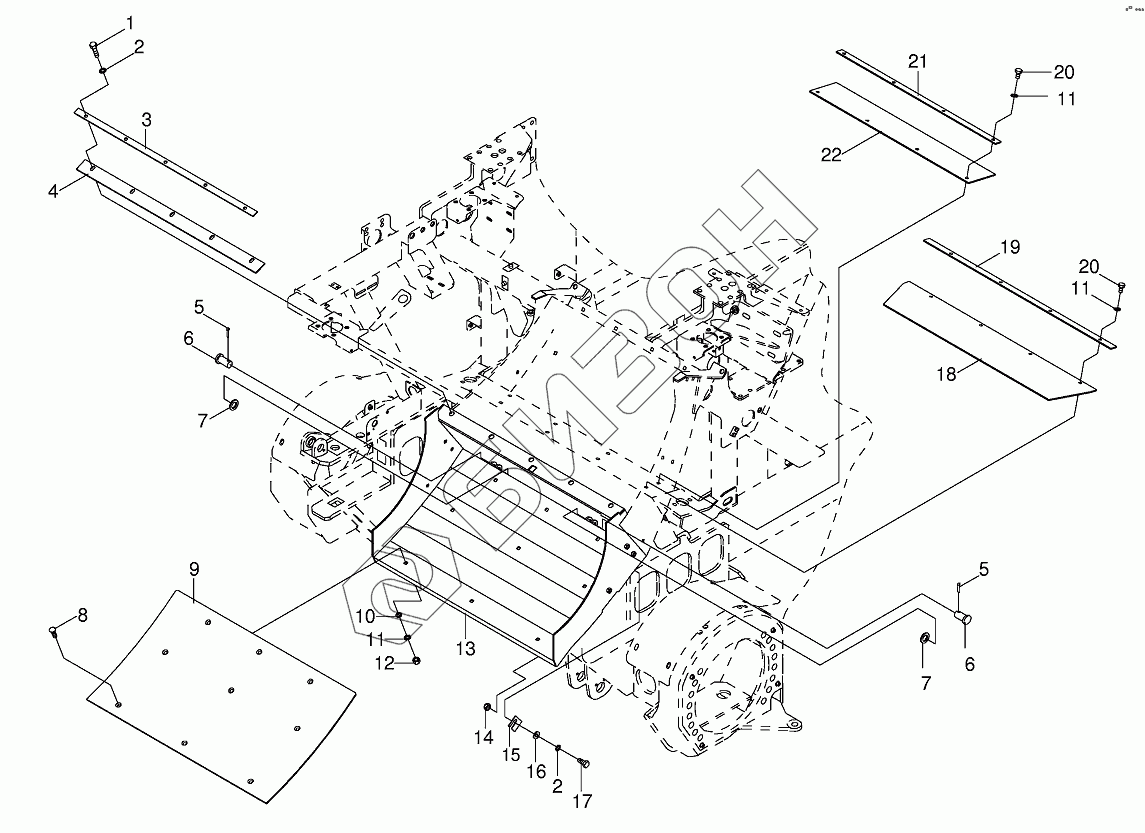

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Transfer channel
/31.gif)
1
2
2
3
4
5
5
6
6
7
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002280671 | Clamping strap |
Загрузка ...
|
|
| 4 | 002280661 | Gasket |
Загрузка ...
|
|
| 5 | 009121131 | Cotter pin |
Загрузка ...
|
|
| 6 | 002281051 | Pin |
Загрузка ...
|
|
| 7 | 002281061 | Washer |
Загрузка ...
|
|
| 8 | 009040091 | Countersunkscrew |
Загрузка ...
|
|
| 9 | 002280321 | Wearing plate |
Загрузка ...
|
|
| 10 | 009104140 | Washer |
Загрузка ...
|
|
| 11 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009082120 | Hex nut |
Загрузка ...
|
|
| 13 | 002280381 | Channel |
Загрузка ...
|
|
| 14 | 009082150 | Hex nut |
Загрузка ...
|
|
| 15 | 002280531 | Enclosure |
Загрузка ...
|
|
| 16 | 009103200 | Washer |
Загрузка ...
|
|
| 17 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002175930 | Cover |
Загрузка ...
|
|
| 19 | 002175940 | Clamping strap-front |
Загрузка ...
|
|
| 20 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002281081 | Clamping strap |
Загрузка ...
|
|
| 22 | 002281071 | Cover-middle top |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
