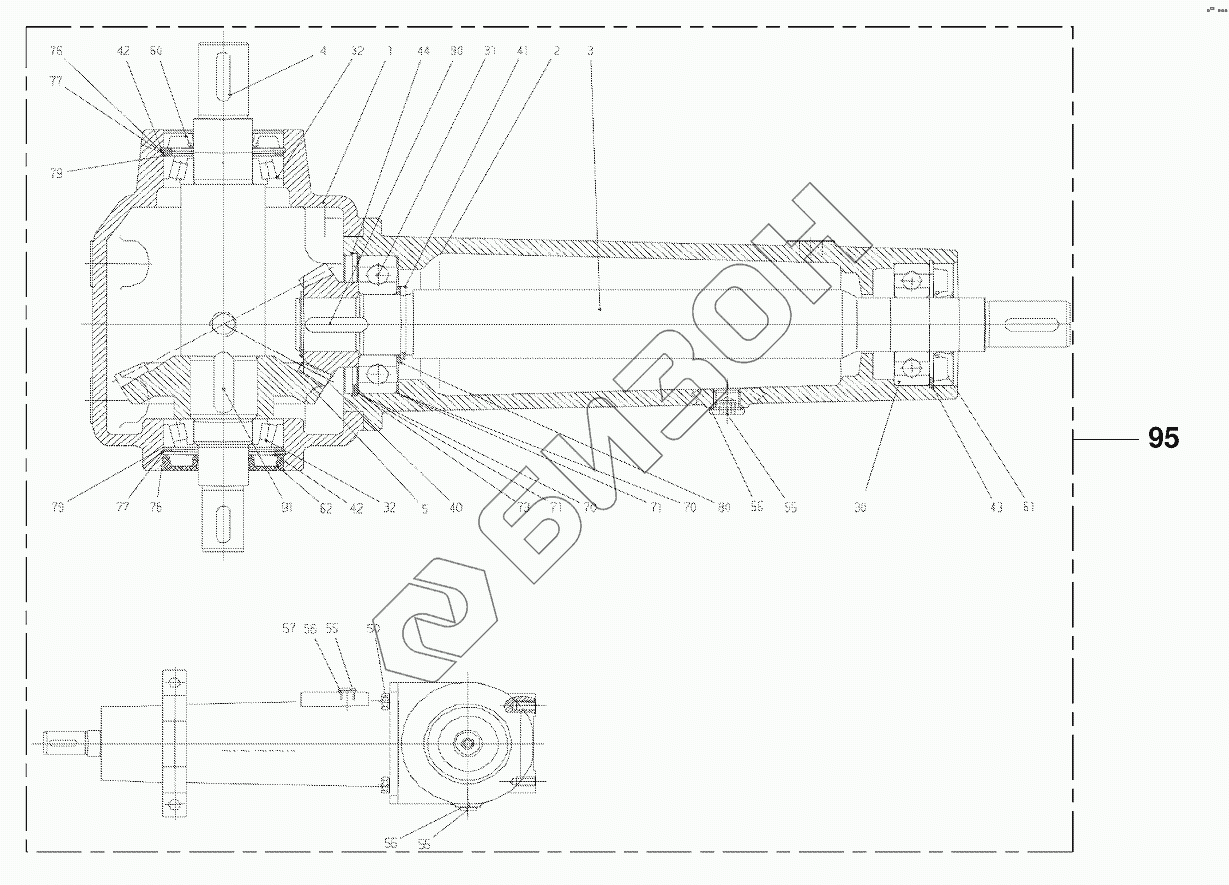

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Fan
/159.gif)
1
2
2
3
3
4
5
30
31
32
32
40
41
42
42
43
44
50
55
55
55
56
56
56
57
60
61
62
70
70
71
71
72
76
76
77
77
79
79
80
90
91
95
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009557260 | Housing |
Загрузка ...
|
|
| 2 | 009557270 | Flanged tube |
Загрузка ...
|
|
| 2 | 009557310 | Flanged tube |
Загрузка ...
|
|
| 3 | 009557280 | Shaft |
Загрузка ...
|
|
| 3 | 009557320 | Shaft |
Загрузка ...
|
|
| 4 | 009557290 | Shaft |
Загрузка ...
|
|
| 5 | 009557300 | Bevel wheel set |
Загрузка ...
|
|
| 30 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 31 | 009301680 | Grooved ball bearing |
Загрузка ...
|
|
| 32 | 009321060 | Taper roller bearing |
Загрузка ...
|
|
| 40 | 009115410 | Circlip |
Загрузка ...
|
|
| 41 | 009115180 | Circlip |
Загрузка ...
|
|
| 42 | 009116680 | Circlip |
Загрузка ...
|
|
| 43 | 009116730 | Circlip |
Загрузка ...
|
|
| 44 | 009116800 | Circlip |
Загрузка ...
|
|
| 50 | 009002980 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009060071 | Screw plug |
Загрузка ...
|
|
| 56 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 57 | 009555430 | Air bleed valve |
Загрузка ...
|
|
| 60 | 009360140 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 61 | 009360210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 62 | 009363212 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 70 | 009109730 | Shim ring |
Загрузка ...
|
|
| 71 | 009109700 | Shim ring |
Загрузка ...
|
|
| 72 | 009109740 | Shim ring |
Загрузка ...
|
|
| 76 | 009111600 | Shim ring |
Загрузка ...
|
|
| 77 | 009111620 | Shim ring |
Загрузка ...
|
|
| 79 | 009111640 | Shim ring |
Загрузка ...
|
|
| 80 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 90 | 009150360 | Fit-in key |
Загрузка ...
|
|
| 91 | 009151622 | Fit-in key |
Загрузка ...
|
|
| 95 | 002254190 | Fan gearbox |
Загрузка ...
|
|
| 95 | 002266520 | Fan gearbox |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
