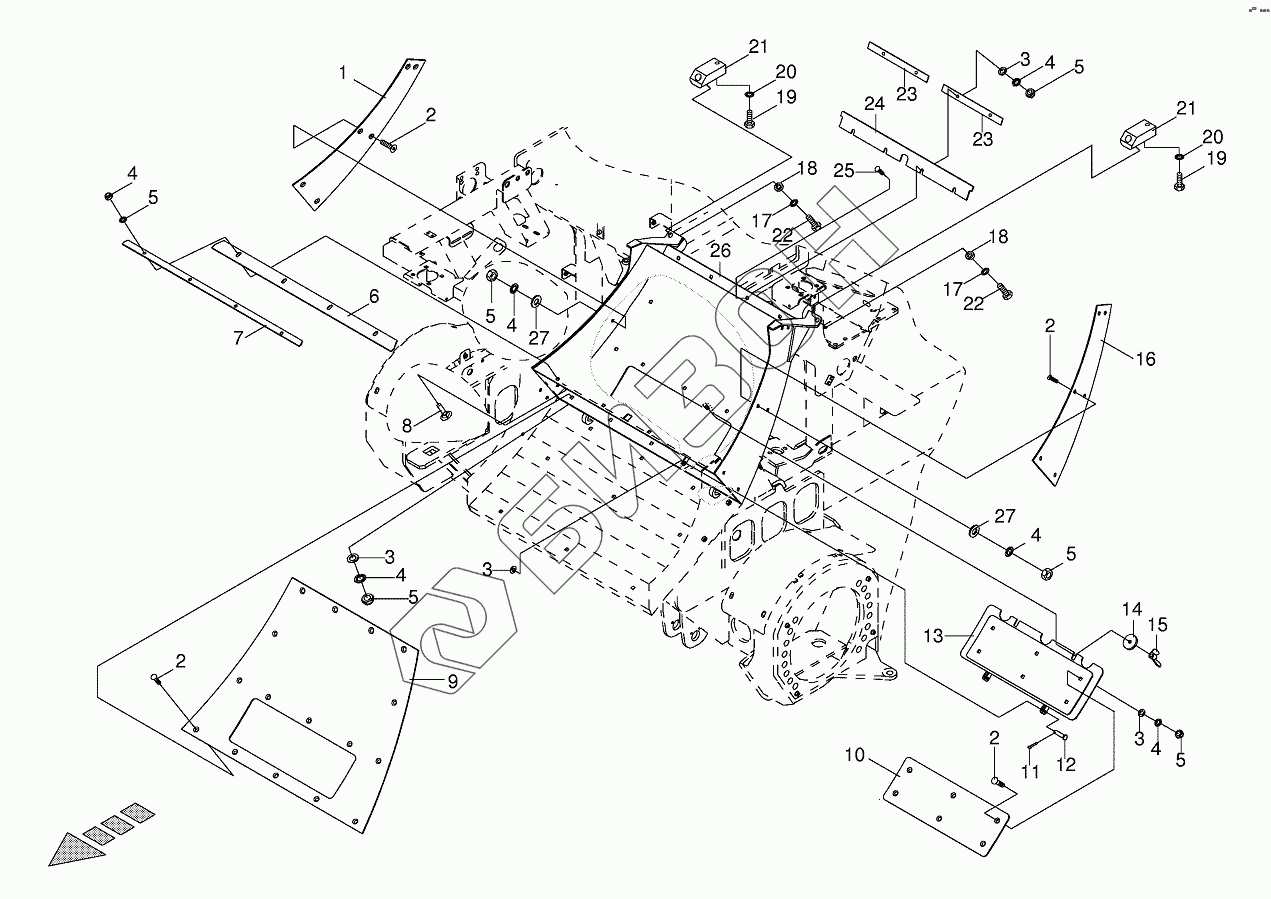

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Grass channel
/35.gif)
1
2
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002195100 | Wearing plate-right |
Загрузка ...
|
|
| 2 | 009040091 | Countersunkscrew |
Загрузка ...
|
|
| 3 | 009104140 | Washer |
Загрузка ...
|
|
| 4 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 002280771 | Gasket |
Загрузка ...
|
|
| 7 | 002280782 | Clamping strap |
Загрузка ...
|
|
| 8 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 9 | 002195030 | Wearing plate-Ground |
Загрузка ...
|
|
| 10 | 002195010 | Wearing plate-Flap |
Загрузка ...
|
|
| 11 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 12 | 009160280 | Pin |
Загрузка ...
|
|
| 13 | 002194970 | Flap |
Загрузка ...
|
|
| 14 | 009106431 | Washer |
Загрузка ...
|
|
| 15 | 009093120 | Nut |
Загрузка ...
|
|
| 16 | 002195090 | Wearing plate-left |
Загрузка ...
|
|
| 17 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009106130 | Washer |
Загрузка ...
|
|
| 19 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 21 | 002163830 | Clamping block |
Загрузка ...
|
|
| 22 | 009011421 | Hex head bolt |
Загрузка ...
|
|
| 23 | 002195111 | Support bar |
Загрузка ...
|
|
| 24 | 002195040 | Sealing rubber |
Загрузка ...
|
|
| 25 | 009040200 | Countersunkscrew |
Загрузка ...
|
|
| 26 | 002194872 | Grass slot trail |
Загрузка ...
|
|
| 27 | 009105102 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
