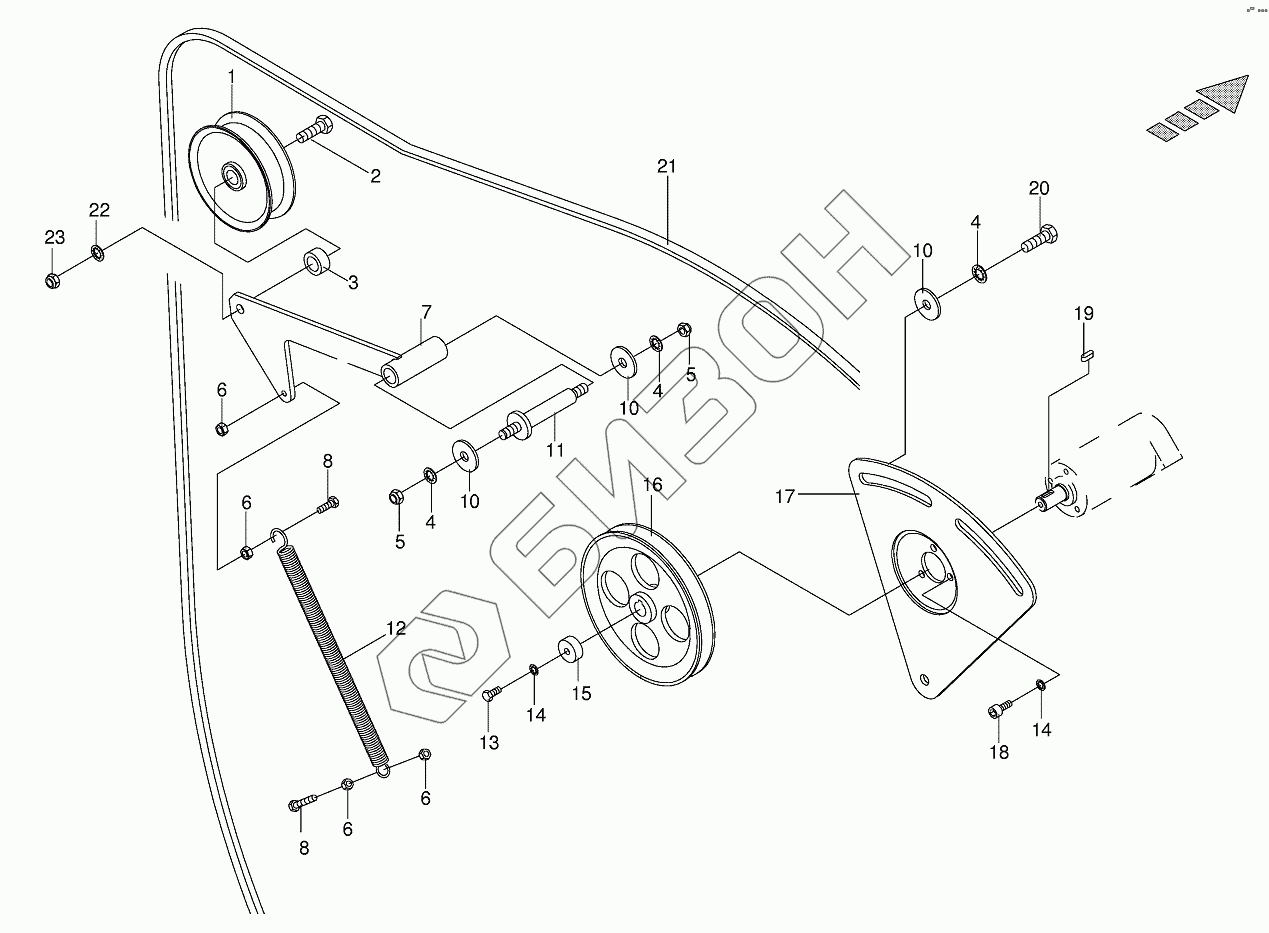

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Sieve drum
/157.gif)
1
2
3
4
4
4
5
5
6
6
6
6
7
8
8
10
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009223000 | Jockey pulley |
Загрузка ...
|
|
| 2 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 3 | 002780100 | Bushing |
Загрузка ...
|
|
| 4 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 009082080 | Hex nut |
Загрузка ...
|
|
| 7 | 002213852 | Tensioner |
Загрузка ...
|
|
| 8 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009103530 | Washer |
Загрузка ...
|
|
| 11 | 002213800 | Tensioner support |
Загрузка ...
|
|
| 12 | 002702831 | Tension spring |
Загрузка ...
|
|
| 13 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009100320 | Spring washer |
Загрузка ...
|
|
| 15 | 002213990 | End plate |
Загрузка ...
|
|
| 16 | 002213780 | V-belt pulley |
Загрузка ...
|
|
| 17 | 002213771 | Adjusting plate |
Загрузка ...
|
|
| 18 | 009030431 | Allen screw |
Загрузка ...
|
|
| 19 | 009150270 | Fit-in key |
Загрузка ...
|
|
| 20 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002253610 | Sieve drum belt |
Загрузка ...
|
|
| 22 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009087010 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
