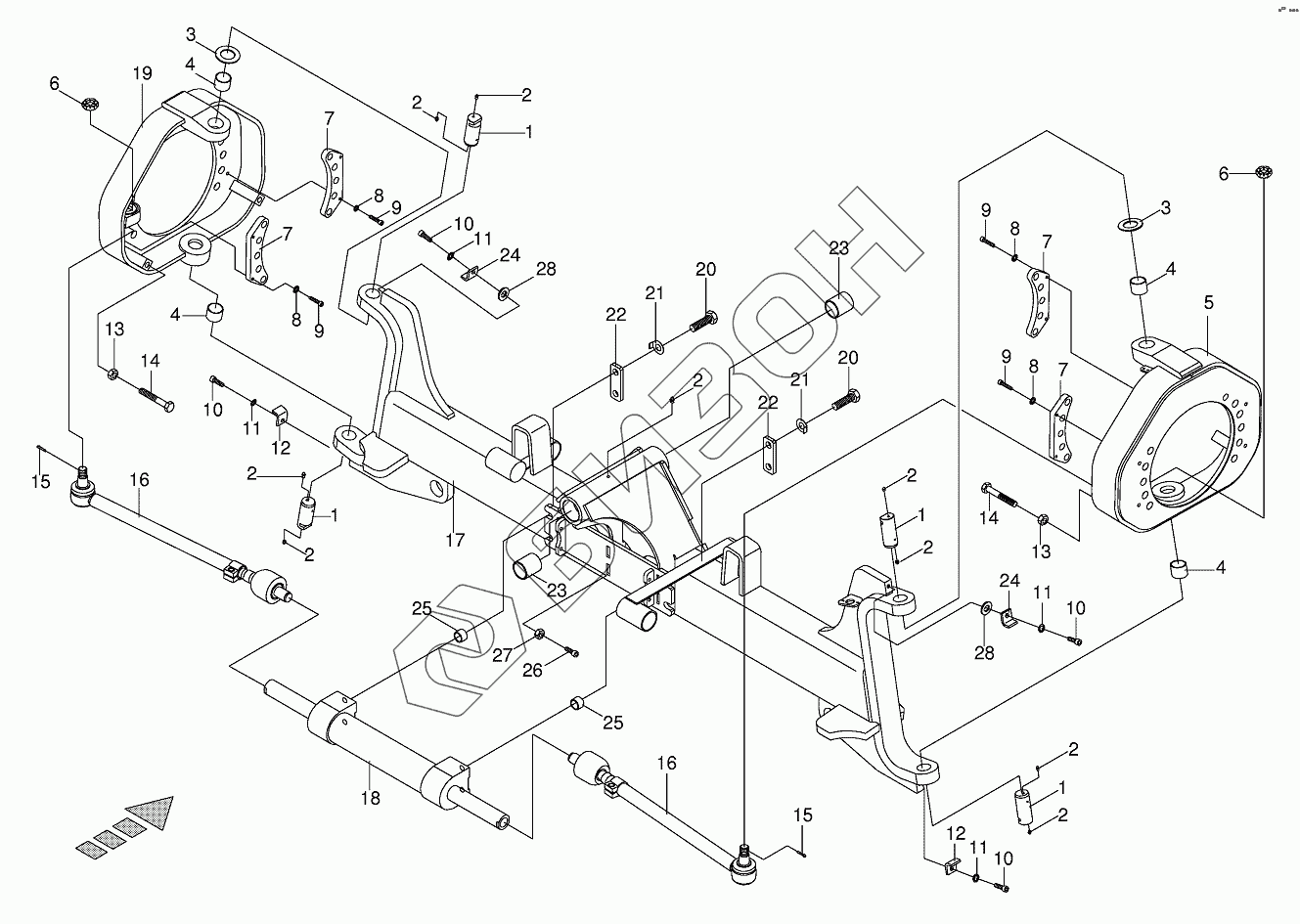

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Steering axle
/95.gif)
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
4
4
4
4
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002265281 | Retention bolt |
Загрузка ...
|
|
| 2 | 009191050 | Grease niple |
Загрузка ...
|
|
| 3 | 002218731 | Approach disc |
Загрузка ...
|
|
| 4 | 009353430 | Bearing bush |
Загрузка ...
|
|
| 5 | 002199910 | Journal-right, incl. bushing |
Загрузка ...
|
|
| 6 | 009089270 | Castellated nut |
Загрузка ...
|
|
| 7 | 002246480 | Screw-on strip-back |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009030790 | Allen screw |
Загрузка ...
|
|
| 10 | 009031090 | Allen screw |
Загрузка ...
|
|
| 11 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 12 | 002218750 | Retainer angle |
Загрузка ...
|
|
| 13 | 009082200 | Hex nut |
Загрузка ...
|
|
| 14 | 009003490 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009120891 | Cotter pin |
Загрузка ...
|
|
| 16 | 002164690 | Ахiаl tiе rоd-inсl. саstеllаtеd nut |
Загрузка ...
|
|
| 17 | 002164830 | Steered axle carrier-incl. bushing |
Загрузка ...
|
|
| 18 | 002164700 | Hydraulic cylinder |
Загрузка ...
|
|
| 19 | 002199900 | Journal-incl. bushing |
Загрузка ...
|
|
| 20 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009103730 | Wаshеr |
Загрузка ...
|
|
| 22 | 002199370 | Double roller |
Загрузка ...
|
|
| 23 | 009353310 | Bearing bush |
Загрузка ...
|
|
| 24 | 002164850 | Retainer angle |
Загрузка ...
|
|
| 25 | 002164860 | Bushing |
Загрузка ...
|
|
| 26 | 009031080 | Allen screw |
Загрузка ...
|
|
| 27 | 009082120 | Hex nut |
Загрузка ...
|
|
| 28 | 009108070 | Shim ring |
Загрузка ...
|
|
| 28 | 009108020 | Shim ring |
Загрузка ...
|
|
| 28 | 009108030 | Shim ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
