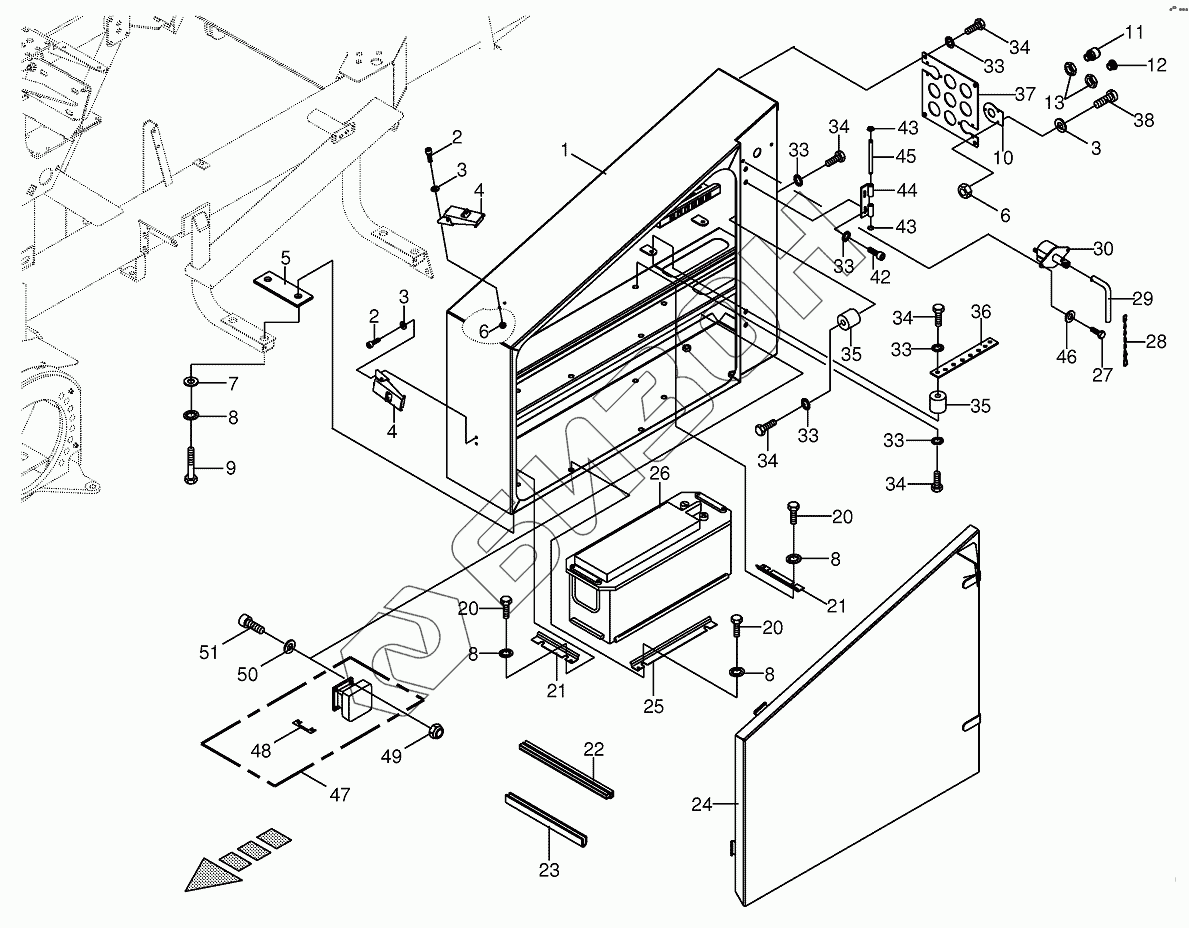

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Battery box
/102.gif)
1
2
2
3
3
3
4
4
5
6
6
7
8
8
8
8
9
10
11
12
12
12
12
13
13
13
13
20
20
20
21
21
22
23
24
25
26
27
28
29
30
33
33
33
33
33
33
34
34
34
34
34
35
35
36
37
38
42
43
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002177512 | Battery box |
Загрузка ...
|
|
| 2 | 009030140 | Allen screw |
Загрузка ...
|
|
| 3 | 009105001 | Washer |
Загрузка ...
|
|
| 4 | 009242190 | Clamping lock |
Загрузка ...
|
|
| 5 | 002177730 | Twixt rubber |
Загрузка ...
|
|
| 6 | 009082071 | Hex nut |
Загрузка ...
|
|
| 7 | 009103530 | Washer |
Загрузка ...
|
|
| 8 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 10 | 002170140 | End plate |
Загрузка ...
|
|
| 11 | 003027900 | Screw connection |
Загрузка ...
|
|
| 12 | 200802950 | Blind plug |
Загрузка ...
|
|
| 12 | 200802930 | Blind plug |
Загрузка ...
|
|
| 12 | 003017480 | Blind plug |
Загрузка ...
|
|
| 12 | 003038850 | Blind plug |
Загрузка ...
|
|
| 13 | 003035520 | Locknut |
Загрузка ...
|
|
| 13 | 003017980 | Locknut |
Загрузка ...
|
|
| 13 | 200802960 | Locknut |
Загрузка ...
|
|
| 13 | 200802940 | Locknut |
Загрузка ...
|
|
| 20 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002177721 | Battery support |
Загрузка ...
|
|
| 22 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 23 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 24 | 002177521 | Box door |
Загрузка ...
|
|
| 25 | 002305283 | Battery support |
Загрузка ...
|
|
| 26 | 003026480 | Battery |
Загрузка ...
|
|
| 27 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009226512 | Chain |
Загрузка ...
|
|
| 29 | 003022290 | Control key |
Загрузка ...
|
|
| 30 | 003025080 | Main power cut-off |
Загрузка ...
|
|
| 33 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 35 | 003028990 | Spacing isolator |
Загрузка ...
|
|
| 36 | 002285730 | Plus-rail |
Загрузка ...
|
|
| 37 | 002170000 | Connecting plate |
Загрузка ...
|
|
| 38 | 009036520 | Allen screw |
Загрузка ...
|
|
| 42 | 009030751 | Allen screw |
Загрузка ...
|
|
| 43 | 009115900 | Lock washer |
Загрузка ...
|
|
| 44 | 002232211 | Hinge |
Загрузка ...
|
|
| 45 | 002232221 | Axle |
Загрузка ...
|
|
| 46 | 009104111 | Washer |
Загрузка ...
|
|
| 47 | 003029170 | Relay-starter |
Загрузка ...
|
|
| 48 | 003037860 | Sefeguard strip |
Загрузка ...
|
|
| 49 | 009087060 | Locknut |
Загрузка ...
|
|
| 50 | 009106030 | Washer |
Загрузка ...
|
|
| 51 | 009030771 | Allen screw |
Загрузка ...
|
