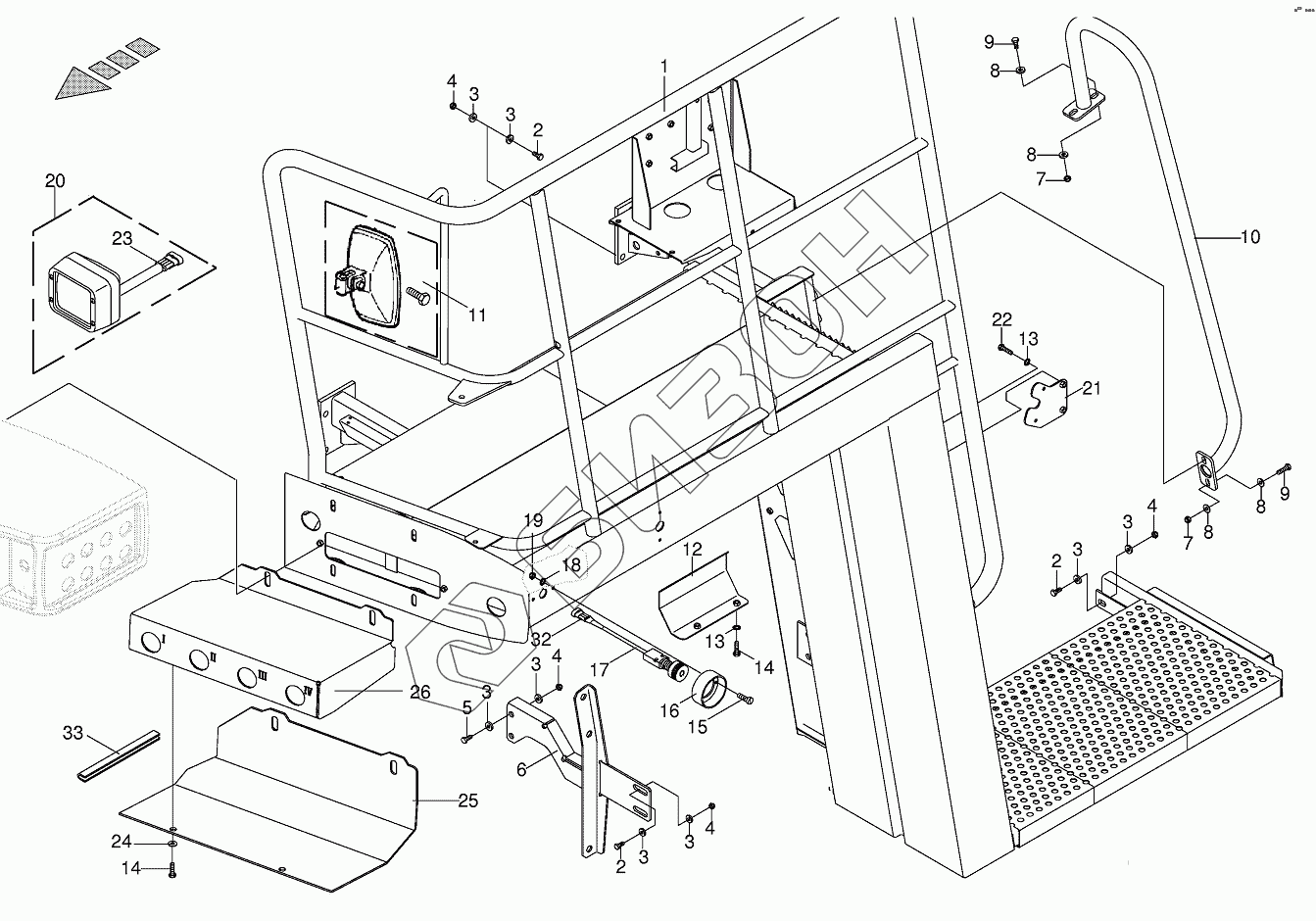

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Cab access
/91.gif)
1
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
5
6
7
7
8
8
8
8
9
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009247670 | 009247670 | Bulb |
Загрузка ...
|
|
| 1 | 002254417 | Ascendency-left |
Загрузка ...
|
|
| 2 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009103200 | Washer |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002249932 | Platform retainer |
Загрузка ...
|
|
| 7 | 009087580 | Locknut |
Загрузка ...
|
|
| 8 | 009104140 | Washer |
Загрузка ...
|
|
| 9 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 10 | 002254493 | Handrail-left |
Загрузка ...
|
|
| 11 | 009385040 | Rear view mirror |
Загрузка ...
|
|
| 12 | 002199140 | Switch protection |
Загрузка ...
|
|
| 13 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009030451 | Allen screw |
Загрузка ...
|
|
| 16 | 002289420 | Switch protection |
Загрузка ...
|
|
| 17 | 003032482 | Instantanequs cut-out switch |
Загрузка ...
|
|
| 18 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009082080 | Hex nut |
Загрузка ...
|
|
| 20 | 003035812 | Work light |
Загрузка ...
|
|
| 21 | 002177370 | Lamp support-left |
Загрузка ...
|
|
| 22 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 23 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 003601681 | Splash guard |
Загрузка ...
|
|
| 26 | 003601560 | Support |
Загрузка ...
|
|
| 32 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 33 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
