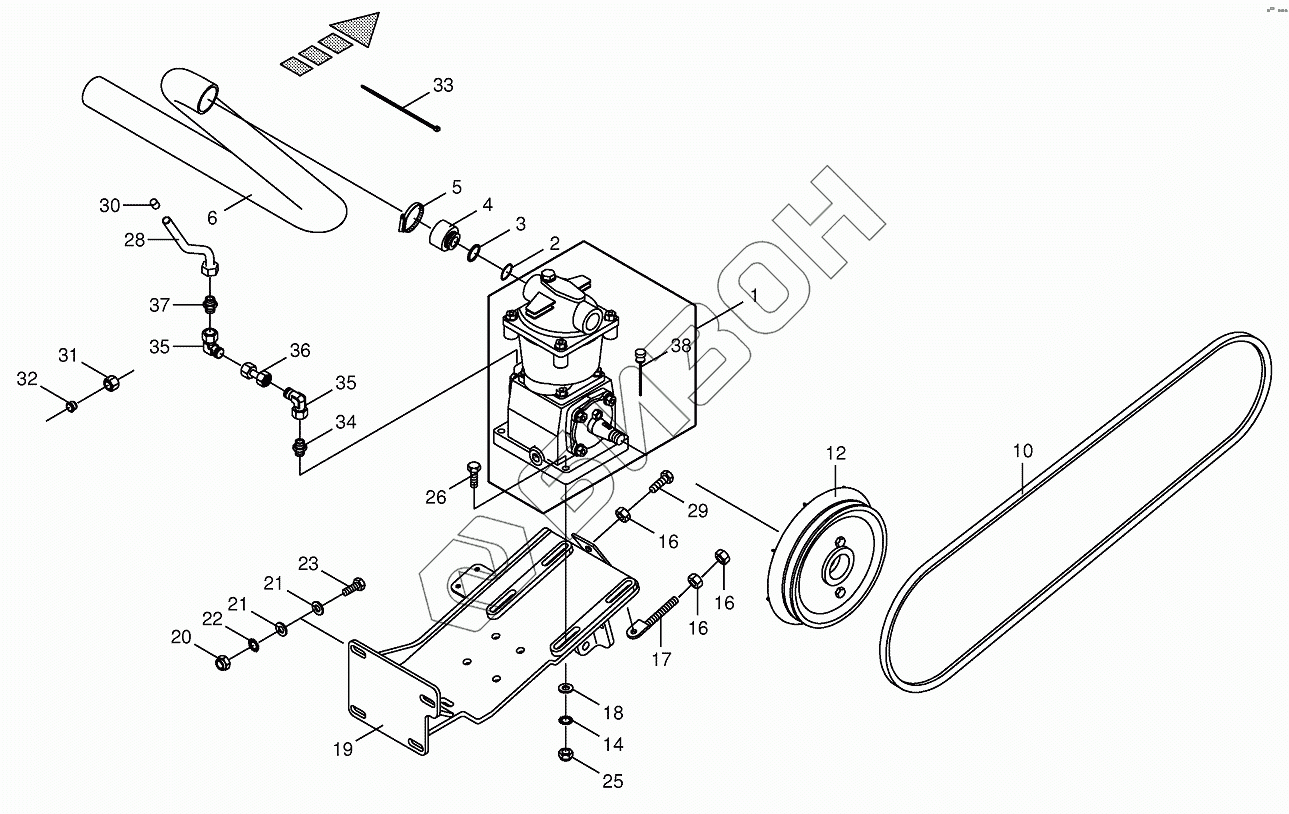

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Compressor
/204.gif)
1
2
3
4
5
6
10
12
14
16
16
16
17
18
19
20
21
21
22
23
25
26
28
29
30
31
32
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009454430 | Single-cyl.compressor |
Загрузка ...
|
|
| 2 | 009375220 | O-ring |
Загрузка ...
|
|
| 3 | 009454410 | Thrust ring |
Загрузка ...
|
|
| 4 | 002829651 | Threaded hose union |
Загрузка ...
|
|
| 5 | 270010400 | Hose clamp |
Загрузка ...
|
|
| 6 | 200215900 | Flexible suction hose |
Загрузка ...
|
|
| 10 | 002282350 | V-belt |
Загрузка ...
|
|
| 11 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 12 | 002831160 | V-belt pulley-cpl. |
Загрузка ...
|
|
| 14 | 009082100 | Hex nut |
Загрузка ...
|
|
| 16 | 009082120 | Hex nut |
Загрузка ...
|
|
| 17 | 002285121 | Turnbuckle |
Загрузка ...
|
|
| 18 | 009103660 | Washer |
Загрузка ...
|
|
| 19 | 002175983 | Aggregate carrier |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 009104140 | Washer |
Загрузка ...
|
|
| 22 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 28 | 002147260 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 29 | 009002851 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009250570 | Grip stopper |
Загрузка ...
|
|
| 31 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 32 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 33 | 009226711 | Cable band |
Загрузка ...
|
|
| 34 | 009211440 | Male connector |
Загрузка ...
|
|
| 35 | 009211730 | Angle lug |
Загрузка ...
|
|
| 36 | 002307470 | Double nipple |
Загрузка ...
|
|
| 37 | 009211700 | Connector |
Загрузка ...
|
|
| 38 | 270034280 | Oil level dipstick |
Загрузка ...
|
