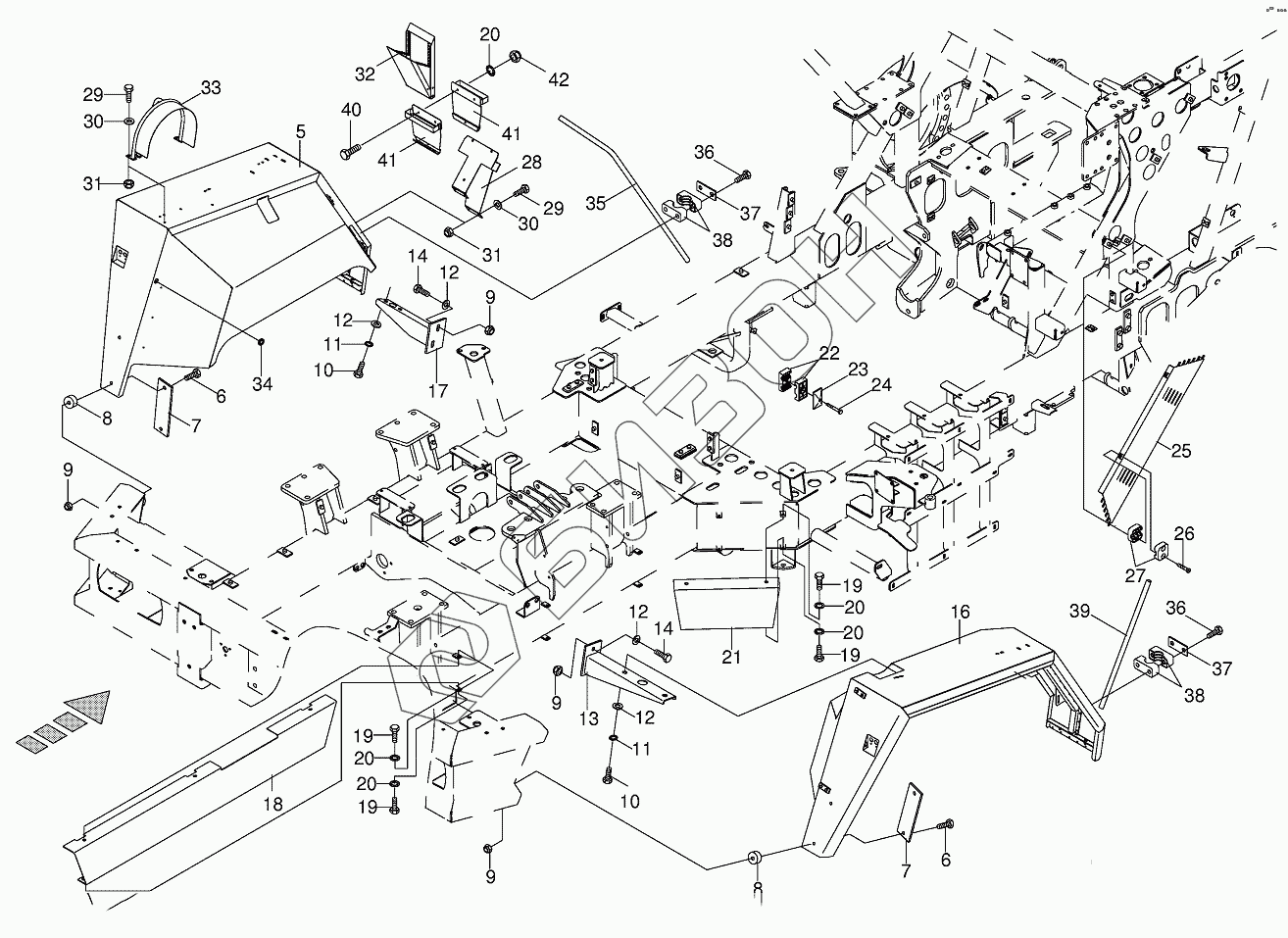

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Mudguard
/100.gif)
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
12
12
13
14
14
16
17
18
19
19
19
19
20
20
20
20
20
21
22
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
36
37
37
38
38
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5 | 200213370 | Mudguard-left |
Загрузка ...
|
|
| 6 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002258850 | Enclosure |
Загрузка ...
|
|
| 8 | 002248141 | Mudguard retainer |
Загрузка ...
|
|
| 9 | 009087010 | Locknut |
Загрузка ...
|
|
| 10 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009103200 | Washer |
Загрузка ...
|
|
| 13 | 002258871 | Carrier-back |
Загрузка ...
|
|
| 14 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 16 | 200213470 | Mudguard-right |
Загрузка ...
|
|
| 17 | 200213810 | Carrier-left |
Загрузка ...
|
|
| 18 | 002178790 | Wiring harness plate |
Загрузка ...
|
|
| 19 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 21 | 002178811 | Wiring harness plate |
Загрузка ...
|
|
| 22 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 22 | 009251600 | Tube clamp-2 halves |
Загрузка ...
|
|
| 23 | 009251340 | Cover plate |
Загрузка ...
|
|
| 24 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 25 | 002178850 | Wiring harness plate-front |
Загрузка ...
|
|
| 26 | 009030451 | Allen screw |
Загрузка ...
|
|
| 27 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 28 | 002167602 | Support |
Загрузка ...
|
|
| 29 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009104140 | Washer |
Загрузка ...
|
|
| 31 | 009087580 | Locknut |
Загрузка ...
|
|
| 32 | 270007770 | Drop-type sprag |
Загрузка ...
|
|
| 33 | 003509000 | Guаrd |
Загрузка ...
|
|
| 34 | 009242170 | Cable bushing |
Загрузка ...
|
|
| 35 | 002169100 | Guide tube-left |
Загрузка ...
|
|
| 36 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009251300 | Cover plate |
Загрузка ...
|
|
| 38 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 39 | 002169090 | Guide tube-right |
Загрузка ...
|
|
| 40 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 41 | 200215420 | Holder for block |
Загрузка ...
|
|
| 42 | 009087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
