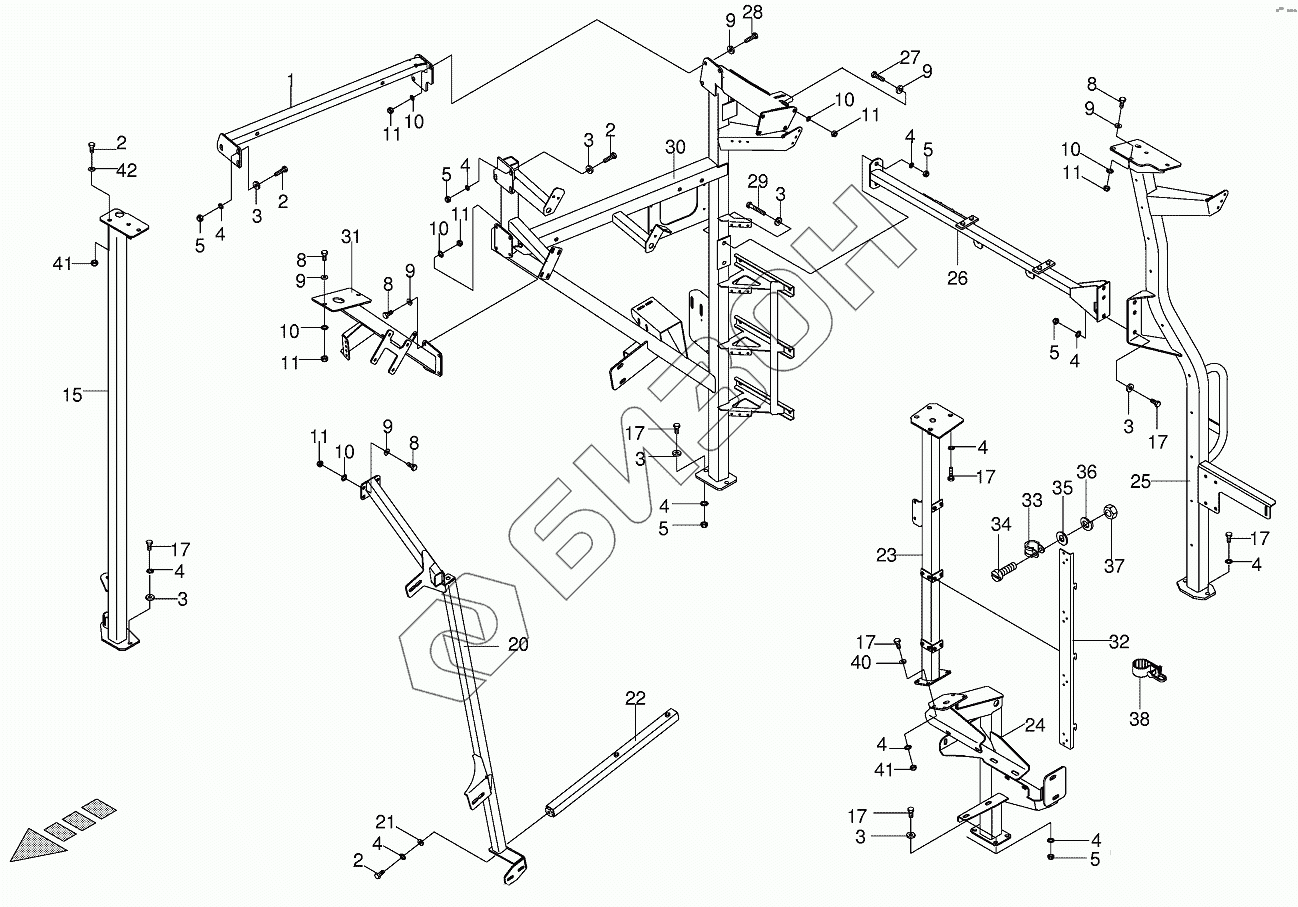

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Panelling frame
/88.gif)
1
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
15
17
17
17
17
17
17
17
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002175751 | Oil tank support |
Загрузка ...
|
|
| 2 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009103200 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009082150 | Hex nut |
Загрузка ...
|
|
| 8 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009103611 | Washer |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009082120 | Hex nut |
Загрузка ...
|
|
| 15 | 002168182 | Support-right middle |
Загрузка ...
|
|
| 17 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 20 | 003601513 | Support-left front |
Загрузка ...
|
|
| 21 | 009106401 | Washer |
Загрузка ...
|
|
| 22 | 002284410 | Cladding retainer |
Загрузка ...
|
|
| 23 | 002175633 | Support-left middle top |
Загрузка ...
|
|
| 24 | 002162613 | Suppоrt-lеft middlе bеlоw |
Загрузка ...
|
|
| 25 | 002175198 | Support-back left |
Загрузка ...
|
|
| 26 | 002175682 | Tie bar-back |
Загрузка ...
|
|
| 27 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009014580 | Hex head bolt |
Загрузка ...
|
|
| 30 | 003601791 | Support-back right |
Загрузка ...
|
|
| 31 | 002175692 | Strut-right |
Загрузка ...
|
|
| 32 | 002168820 | Саblе suppоrt |
Загрузка ...
|
|
| 32 | 200214820 | Cable support |
Загрузка ...
|
|
| 33 | 009240170 | Tube clip w. rubber |
Загрузка ...
|
|
| 34 | 009037471 | Allen screw |
Загрузка ...
|
|
| 35 | 009105001 | Washer |
Загрузка ...
|
|
| 36 | 009100310 | Spring washer |
Загрузка ...
|
|
| 37 | 009082071 | Hex nut |
Загрузка ...
|
|
| 38 | 009240680 | Screwless corrugatend tube |
Загрузка ...
|
|
| 38 | 009240690 | Screwless corrugatend tube |
Загрузка ...
|
|
| 39 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009104140 | Washer |
Загрузка ...
|
|
| 41 | 009087010 | Locknut |
Загрузка ...
|
|
| 42 | 009105061 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
