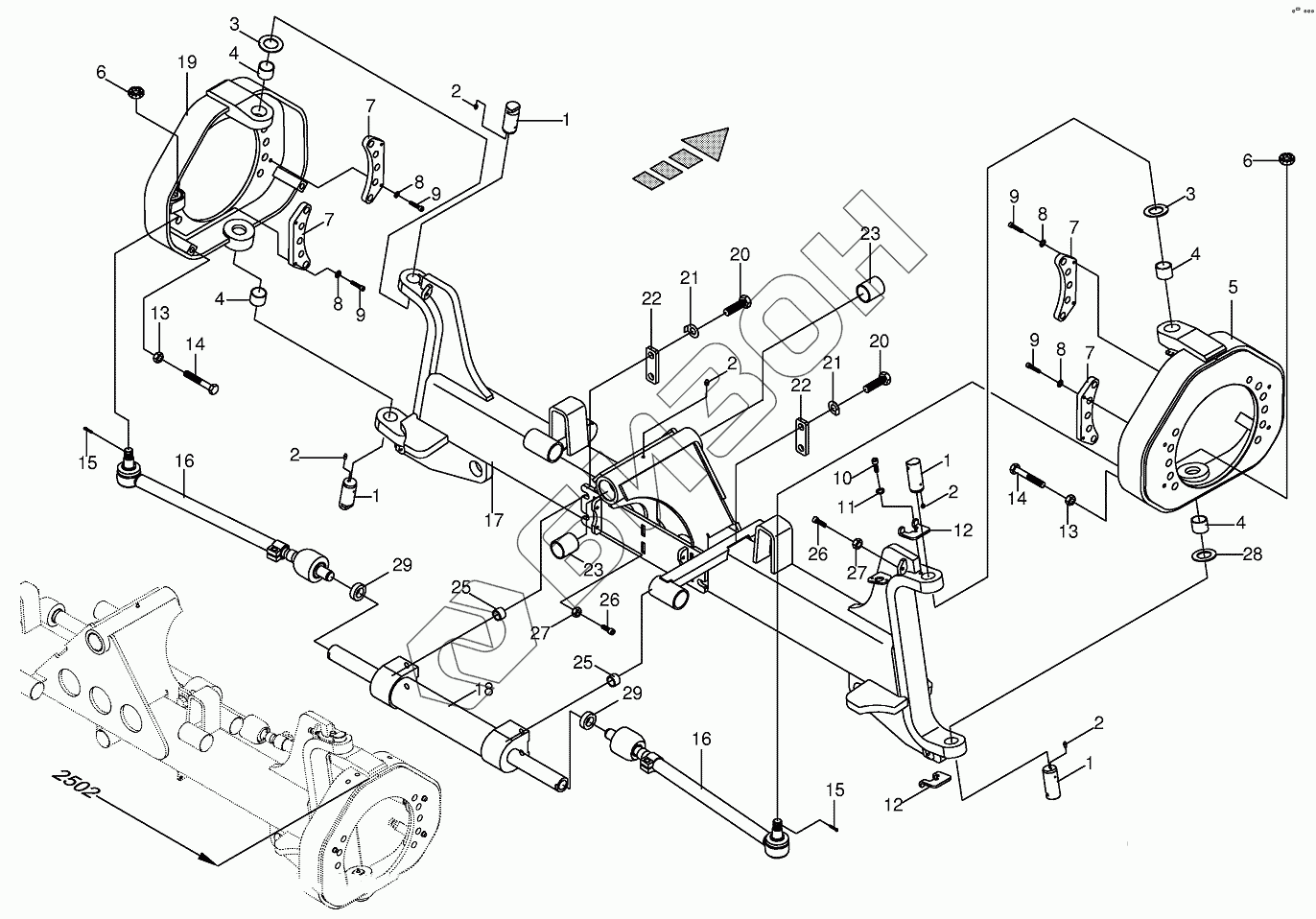

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Steering axle
/110.gif)
1
1
1
1
2
2
2
2
2
3
3
4
4
4
4
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
22
23
23
25
25
26
26
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188031 | 009188031 | Sealing set |
Загрузка ...
|
|
| 1 | 002265285 | Retention bolt |
Загрузка ...
|
|
| 2 | 009191050 | Grease niple |
Загрузка ...
|
|
| 3 | 002218731 | Approach disc |
Загрузка ...
|
|
| 4 | 009353430 | Bearing bush |
Загрузка ...
|
|
| 5 | 002199911 | Jоurnаl-right, inсl. bushing |
Загрузка ...
|
|
| 6 | 009089270 | Castellated nut |
Загрузка ...
|
|
| 7 | 002246483 | Screw-on strip |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009030791 | Allen screw |
Загрузка ...
|
|
| 10 | 009031051 | Allen screw |
Загрузка ...
|
|
| 11 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 12 | 002155011 | Pressure angle |
Загрузка ...
|
|
| 13 | 009082200 | Hex nut |
Загрузка ...
|
|
| 14 | 009003491 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009120891 | Cotter pin |
Загрузка ...
|
|
| 16 | 002164691 | Axial tie rod-incl. castellated nut |
Загрузка ...
|
|
| 17 | 002164832 | Stееrеd ахlе саrriеr-inсl. bushing |
Загрузка ...
|
|
| 18 | 002164700 | Hydraulic cylinder |
Загрузка ...
|
|
| 19 | 002199901 | Jоurnаl-lеft, inсl. bushing |
Загрузка ...
|
|
| 20 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 21 | 200220740 | Locking plate |
Загрузка ...
|
|
| 22 | 002199371 | Double roller |
Загрузка ...
|
|
| 23 | 009353310 | Bearing bush |
Загрузка ...
|
|
| 25 | 002164860 | Bushing |
Загрузка ...
|
|
| 26 | 009031082 | Allen screw |
Загрузка ...
|
|
| 27 | 009082120 | Hex nut |
Загрузка ...
|
|
| 28 | 002154990 | Approach disc |
Загрузка ...
|
|
| 29 | 002146210 | Spacer ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
