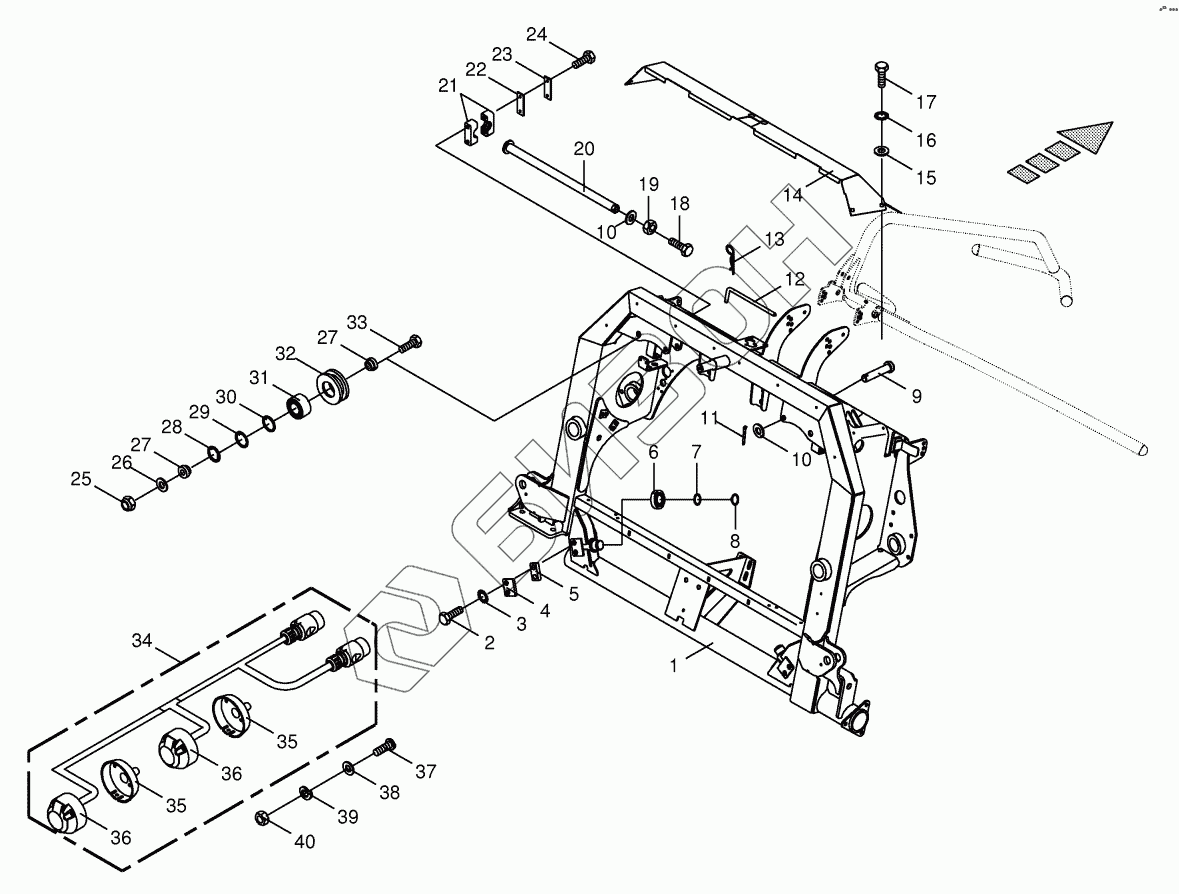

Графический каталог запасных частей к технике: KRONE Easycollect. Adapter frame swinging - Addition
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 091 336 1 | Adapter frame |
Загрузка ...
|
|
| 2 | 00 900 677 0 | Hex head bolt |
Загрузка ...
|
|
| 3 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 20 091 344 0 | Supporting plate |
Загрузка ...
|
|
| 5 | 20 091 343 0 | Intermediate piece |
Загрузка ...
|
|
| 6 | 00 930 319 0 | Runner |
Загрузка ...
|
|
| 7 | 00 911 136 1 | Shim ring |
Загрузка ...
|
|
| 8 | 00 911 519 0 | Circlip |
Загрузка ...
|
|
| 9 | 00 916 019 0 | Pin |
Загрузка ...
|
|
| 10 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 11 | 00 912 067 1 | Cotter pin |
Загрузка ...
|
|
| 12 | 00 352 261 0 | Poling bolt |
Загрузка ...
|
|
| 13 | 00 917 100 0 | Spring clip |
Загрузка ...
|
|
| 14 | 20 091 339 0 | Cover plate |
Загрузка ...
|
|
| 15 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 16 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 18 | 00 900 678 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 908 220 0 | Hex nut |
Загрузка ...
|
|
| 20 | 20 091 338 0 | Adjusting rod |
Загрузка ...
|
|
| 21 | 00 925 104 1 | Tube clamp -2 halves |
Загрузка ...
|
|
| 22 | 00 925 130 0 | Cover plate |
Загрузка ...
|
|
| 23 | 00 250 851 0 | Locking plate |
Загрузка ...
|
|
| 24 | 00 901 436 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 908 721 0 | Locknut |
Загрузка ...
|
|
| 26 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 27 | 20 091 341 0 | Bushing |
Загрузка ...
|
|
| 28 | 00 911 668 0 | Circlip |
Загрузка ...
|
|
| 29 | 00 910 700 1 | Supporting disc |
Загрузка ...
|
|
| 30 | 00 910 910 0 | Shim ring |
Загрузка ...
|
|
| 30 | 00 910 912 0 | Shim ring |
Загрузка ...
|
|
| 31 | 00 931 122 0 | Angular ball bearing |
Загрузка ...
|
|
| 32 | 20 091 342 1 | Guide pulley |
Загрузка ...
|
|
| 33 | 00 901 511 0 | Hex head bolt |
Загрузка ...
|
|
| 34 | 00 303 977 2 | Cable harness adapter f. light EC 2 part |
Загрузка ...
|
|
| 35 | 00 924 517 0 | Socket base |
Загрузка ...
|
|
| 36 | 00 924 571 0 | Socket -7-pole |
Загрузка ...
|
|
| 37 | 00 903 665 0 | Allen screw |
Загрузка ...
|
|
| 38 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 39 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 40 | 00 908 207 1 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
