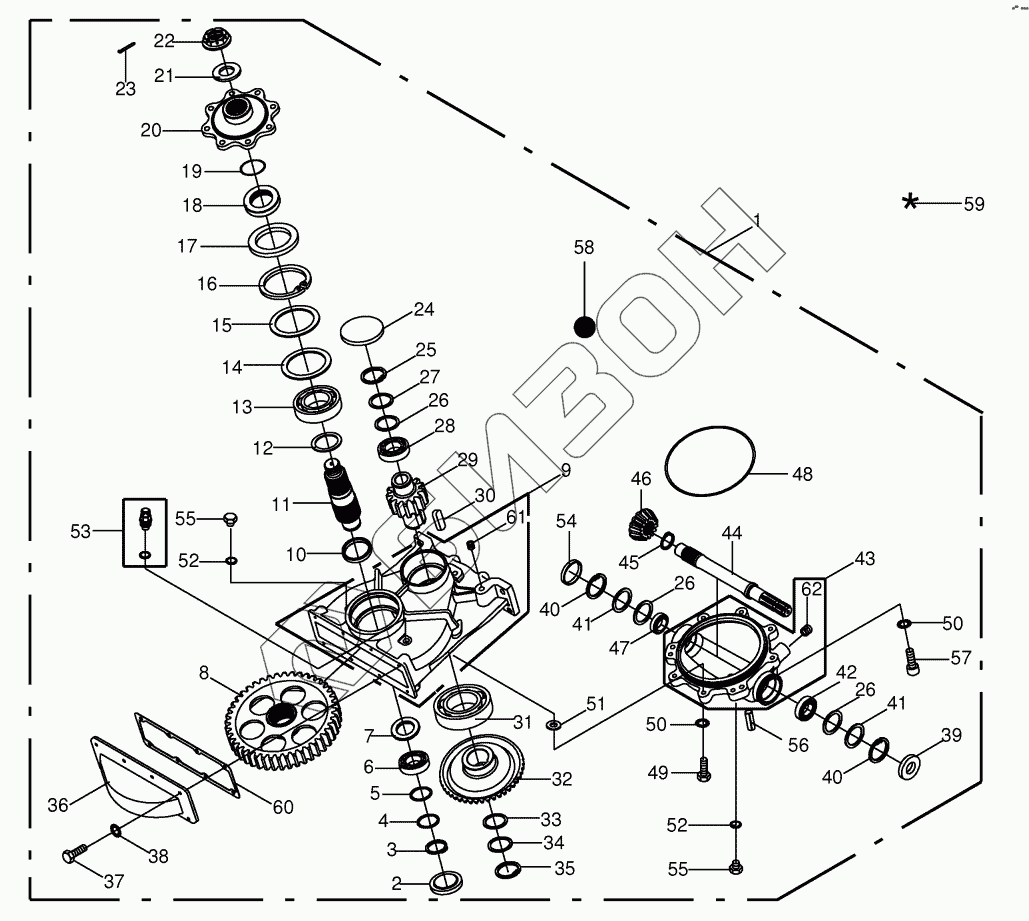

Графический каталог запасных частей к технике: KRONE Easycollect. Collector gear left
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
48
49
50
50
51
51
51
52
52
53
54
55
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 352 051 2 | Collector gear -left |
Загрузка ...
|
|
| 2 | 00 925 200 2 | Sealing cap |
Загрузка ...
|
|
| 3 | 00 911 553 0 | Circlip |
Загрузка ...
|
|
| 4 | 00 910 735 3 | Supporting disc |
Загрузка ...
|
|
| 5 | 00 910 903 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 902 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 900 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 904 0 | Shim ring |
Загрузка ...
|
|
| 6 | 00 930 140 0 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 00 351 606 1 | Washer |
Загрузка ...
|
|
| 8 | 00 352 056 2 | Spur gear |
Загрузка ...
|
|
| 9 | 00 352 053 4 | Housing |
Загрузка ...
|
|
| 10 | 00 351 605 1 | Washer |
Загрузка ...
|
|
| 11 | 00 351 603 3 | Outlet shaft |
Загрузка ...
|
|
| 12 | 00 910 743 1 | Supporting disc |
Загрузка ...
|
|
| 13 | 00 930 348 0 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 00 910 828 0 | Shim ring |
Загрузка ...
|
|
| 14 | 00 910 832 0 | Shim ring |
Загрузка ...
|
|
| 14 | 00 910 829 0 | Shim ring |
Загрузка ...
|
|
| 15 | 00 910 708 0 | Supporting disc |
Загрузка ...
|
|
| 16 | 00 911 698 0 | Circlip |
Загрузка ...
|
|
| 17 | 00 936 466 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 18 | 00 351 608 1 | Gasket ring |
Загрузка ...
|
|
| 19 | 00 937 551 0 | O-ring |
Загрузка ...
|
|
| 20 | 00 352 059 1 | Flange |
Загрузка ...
|
|
| 21 | 00 910 324 0 | Washer |
Загрузка ...
|
|
| 22 | 00 908 952 0 | Castellated nut |
Загрузка ...
|
|
| 23 | 00 912 135 1 | Cotter pin |
Загрузка ...
|
|
| 24 | 00 925 038 0 | Sealing cap |
Загрузка ...
|
|
| 25 | 00 911 557 1 | Circlip |
Загрузка ...
|
|
| 26 | 00 910 914 0 | Shim ring |
Загрузка ...
|
|
| 26 | 00 910 913 0 | Shim ring |
Загрузка ...
|
|
| 26 | 00 910 912 0 | Shim ring |
Загрузка ...
|
|
| 26 | 00 910 910 0 | Shim ring |
Загрузка ...
|
|
| 27 | 00 910 703 1 | Supporting disc |
Загрузка ...
|
|
| 28 | 00 930 347 0 | Grooved ball bearing |
Загрузка ...
|
|
| 29 | 00 352 057 3 | Pinion shaft |
Загрузка ...
|
|
| 30 | 00 915 246 0 | Fit-in key |
Загрузка ...
|
|
| 31 | 00 932 185 0 | Taper roller bearing |
Загрузка ...
|
|
| 32 | 00 351 610 2 | Bevel wheel |
Загрузка ...
|
|
| 33 | 00 911 003 0 | Shim ring |
Загрузка ...
|
|
| 33 | 00 911 002 0 | Shim ring |
Загрузка ...
|
|
| 33 | 00 911 004 0 | Shim ring |
Загрузка ...
|
|
| 34 | 00 910 740 1 | Supporting disc |
Загрузка ...
|
|
| 35 | 00 911 562 0 | Circlip |
Загрузка ...
|
|
| 36 | 00 352 055 2 | Cover |
Загрузка ...
|
|
| 37 | 00 900 617 0 | Hex head bolt |
Загрузка ...
|
|
| 38 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 39 | 00 936 047 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 40 | 00 911 668 0 | Circlip |
Загрузка ...
|
|
| 41 | 00 910 700 1 | Supporting disc |
Загрузка ...
|
|
| 42 | 00 930 137 0 | Grooved ball bearing |
Загрузка ...
|
|
| 43 | 00 352 054 4 | Housing -below |
Загрузка ...
|
|
| 44 | 00 352 058 3 | Input shaft |
Загрузка ...
|
|
| 45 | 00 911 510 0 | Circlip |
Загрузка ...
|
|
| 46 | 00 351 611 2 | Bevel wheel |
Загрузка ...
|
|
| 47 | 00 932 152 0 | Taper roller bearing |
Загрузка ...
|
|
| 48 | 00 937 562 0 | O-ring |
Загрузка ...
|
|
| 49 | 00 900 284 1 | Hex head bolt |
Загрузка ...
|
|
| 50 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 51 | 00 910 803 0 | Shim ring |
Загрузка ...
|
|
| 51 | 00 910 802 0 | Shim ring |
Загрузка ...
|
|
| 51 | 00 910 807 0 | Shim ring |
Загрузка ...
|
|
| 52 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 53 | 27 008 972 0 | Air bleed valve |
Загрузка ...
|
|
| 54 | 00 925 203 1 | Sealing cap |
Загрузка ...
|
|
| 55 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 56 | 00 912 747 2 | Roll pin |
Загрузка ...
|
|
| 57 | 00 903 111 1 | Allen screw |
Загрузка ...
|
|
| 58 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 59 | 00 940 227 0 | Universal-sealant -silicone- free |
Загрузка ...
|
|
| 60 | 20 093 064 0 | Gasket |
Загрузка ...
|
|
| 61 | 00 909 508 1 | Threaded insert MK-red |
Загрузка ...
|
|
| 62 | 00 909 510 0 | Threaded insert - self-cutting |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
