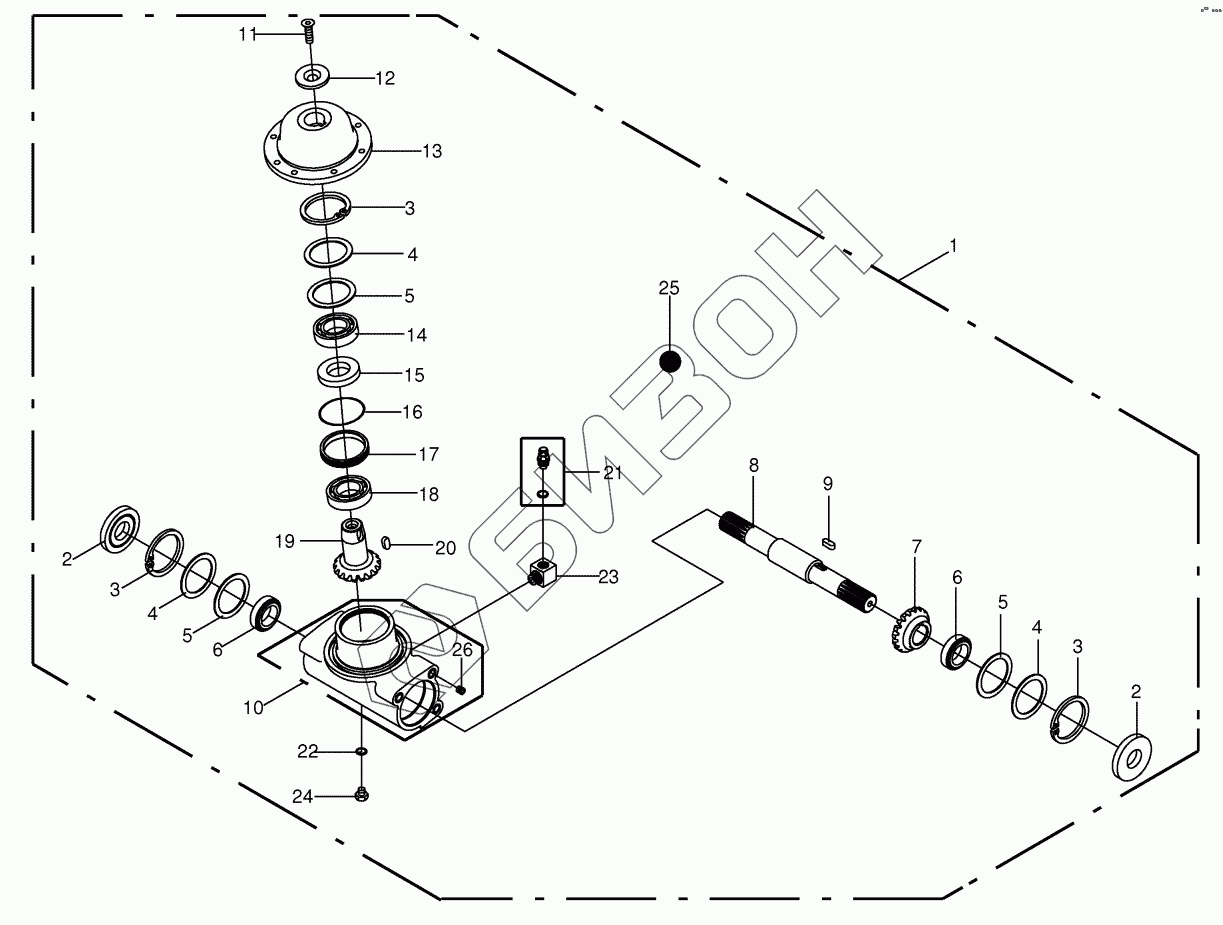

Графический каталог запасных частей к технике: KRONE Easycollect. Fettler gear right 822346 - 860000
1
2
2
3
3
3
4
4
4
5
5
5
5
5
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 352 068 3 | Fettler gearbox -right |
Загрузка ...
|
|
| 2 | 00 936 321 2 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 00 911 668 0 | Circlip |
Загрузка ...
|
|
| 4 | 00 910 700 1 | Supporting disc |
Загрузка ...
|
|
| 5 | 00 910 913 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 912 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 910 910 0 | Shim ring |
Загрузка ...
|
|
| 6 | 00 930 166 0 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 00 351 727 3 | Bevel wheel |
Загрузка ...
|
|
| 8 | 00 352 071 3 | Shaft |
Загрузка ...
|
|
| 9 | 00 915 064 1 | Fit-in key |
Загрузка ...
|
|
| 10 | 00 352 070 1 | Housing |
Загрузка ...
|
|
| 11 | 00 904 063 1 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 00 351 734 1 | Washer |
Загрузка ...
|
|
| 13 | 00 352 073 2 | Cup washer |
Загрузка ...
|
|
| 14 | 00 930 537 0 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 00 936 335 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 00 937 551 0 | O-ring |
Загрузка ...
|
|
| 17 | 00 351 729 1 | Ring |
Загрузка ...
|
|
| 18 | 00 930 137 0 | Grooved ball bearing |
Загрузка ...
|
|
| 19 | 00 351 726 2 | Pinion shaft |
Загрузка ...
|
|
| 20 | 00 915 100 0 | Fit-in key |
Загрузка ...
|
|
| 21 | 27 008 972 0 | Air bleed valve |
Загрузка ...
|
|
| 23 | 00 333 276 3 | Angle screw-in connection |
Загрузка ...
|
|
| 24 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 25 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 26 | 00 909 509 0 | Threaded insert - self-cutting |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
