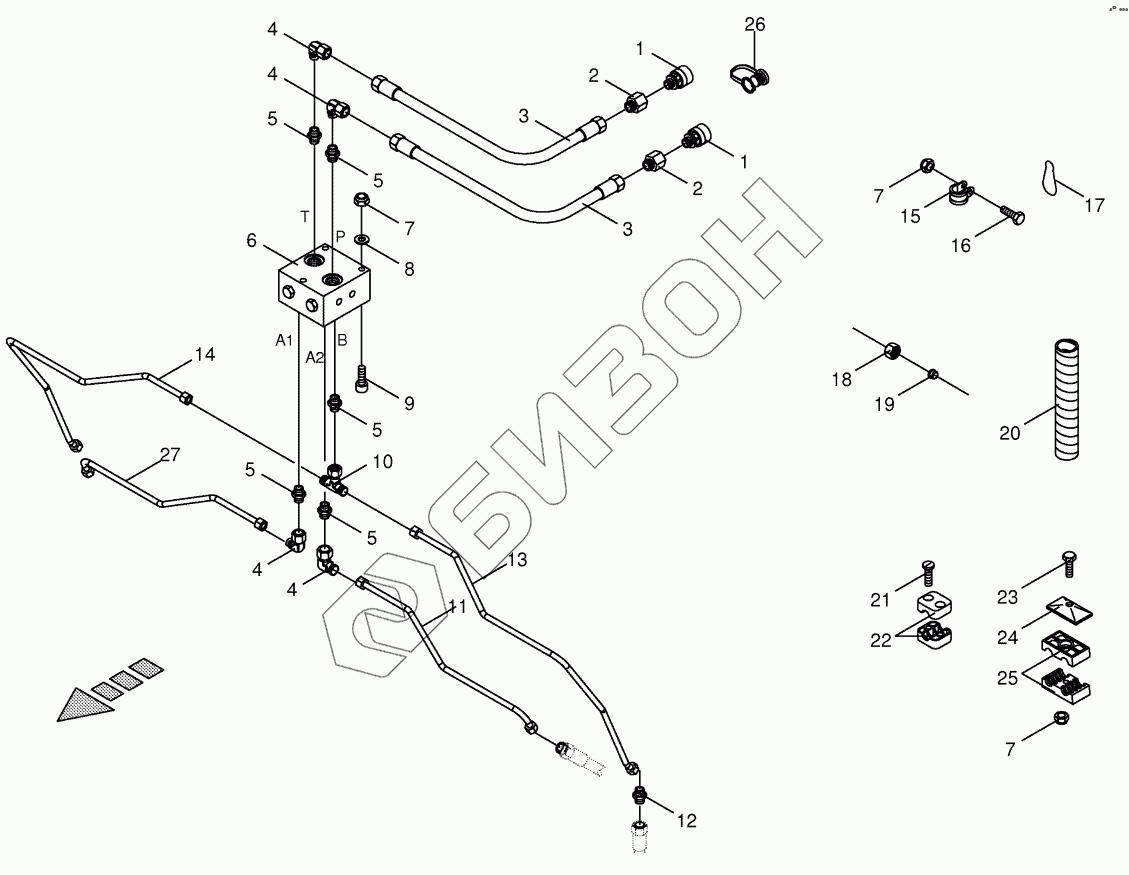

Графический каталог запасных частей к технике: KRONE Easycollect. Hydraulics - pivoting frame
1
1
2
2
3
3
4
4
4
4
5
5
5
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 919 361 0 | Screwed joint-plug |
Загрузка ...
|
|
| 2 | 00 921 086 0 | Reducer fitting |
Загрузка ...
|
|
| 3 | 27 013 411 0 | Hyd. hose |
Загрузка ...
|
|
| 4 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 5 | 00 920 818 0 | Male connector |
Загрузка ...
|
|
| 6 | 00 919 211 0 | Triple lock-up valve unit |
Загрузка ...
|
|
| 7 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 8 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 9 | 00 901 670 0 | Allen screw |
Загрузка ...
|
|
| 10 | 00 921 077 1 | T connector |
Загрузка ...
|
|
| 11 | 20 091 369 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 00 920 897 0 | Reducer fitting |
Загрузка ...
|
|
| 13 | 20 091 371 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 20 091 372 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 00 924 055 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 16 | 00 900 617 0 | Hex head bolt |
Загрузка ...
|
|
| 17 | 00 917 802 1 | Spring hook |
Загрузка ...
|
|
| 18 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 19 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
|
| 20 | 00 940 478 0 | Spiral strip -Id.-no.= 1m |
Загрузка ...
|
|
| 21 | 00 903 477 1 | Allen screw |
Загрузка ...
|
|
| 22 | 00 925 107 1 | Tube clamp -2 halves |
Загрузка ...
|
|
| 23 | 00 901 423 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 25 | 00 925 105 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 26 | 27 000 124 0 | Protective cap -red |
Загрузка ...
|
|
| 27 | 20 091 370 0 | Hydraulic line -incl. nozzle disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
