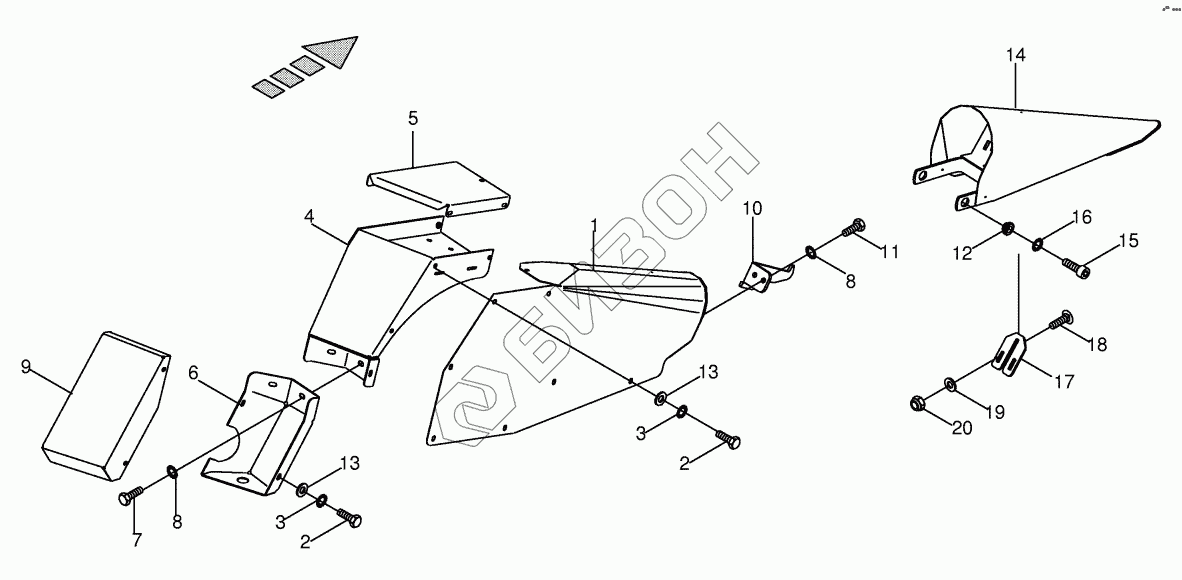

Графический каталог запасных частей к технике: KRONE Easycollect. Lateral tip - Addition CL
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 353 503 0 | Side part -left |
Загрузка ...
|
|
| 1 | 00 353 502 0 | Side part -right |
Загрузка ...
|
|
| 2 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 3 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 353 510 0 | Rear panel -right |
Загрузка ...
|
|
| 4 | 00 353 511 0 | Rear panel -left |
Загрузка ...
|
|
| 5 | 00 353 520 0 | Cover -right |
Загрузка ...
|
|
| 5 | 00 353 521 0 | Cover -left |
Загрузка ...
|
|
| 6 | 00 352 183 3 | Cover -right |
Загрузка ...
|
|
| 6 | 00 352 182 3 | Cover -left |
Загрузка ...
|
|
| 7 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 9 | 00 353 523 0 | Cover -left |
Загрузка ...
|
|
| 9 | 00 353 522 0 | Cover -right |
Загрузка ...
|
|
| 10 | 00 353 528 0 | Support -right |
Загрузка ...
|
|
| 10 | 00 353 529 0 | Support -left |
Загрузка ...
|
|
| 11 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 12 | 00 352 191 1 | Bearing ring |
Загрузка ...
|
|
| 13 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 14 | 00 353 530 0 | Lateral tip |
Загрузка ...
|
|
| 15 | 00 903 106 1 | Allen screw |
Загрузка ...
|
|
| 16 | 00 909 907 0 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 352 187 2 | Delocating plate |
Загрузка ...
|
|
| 18 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 19 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 20 | 00 908 706 0 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
