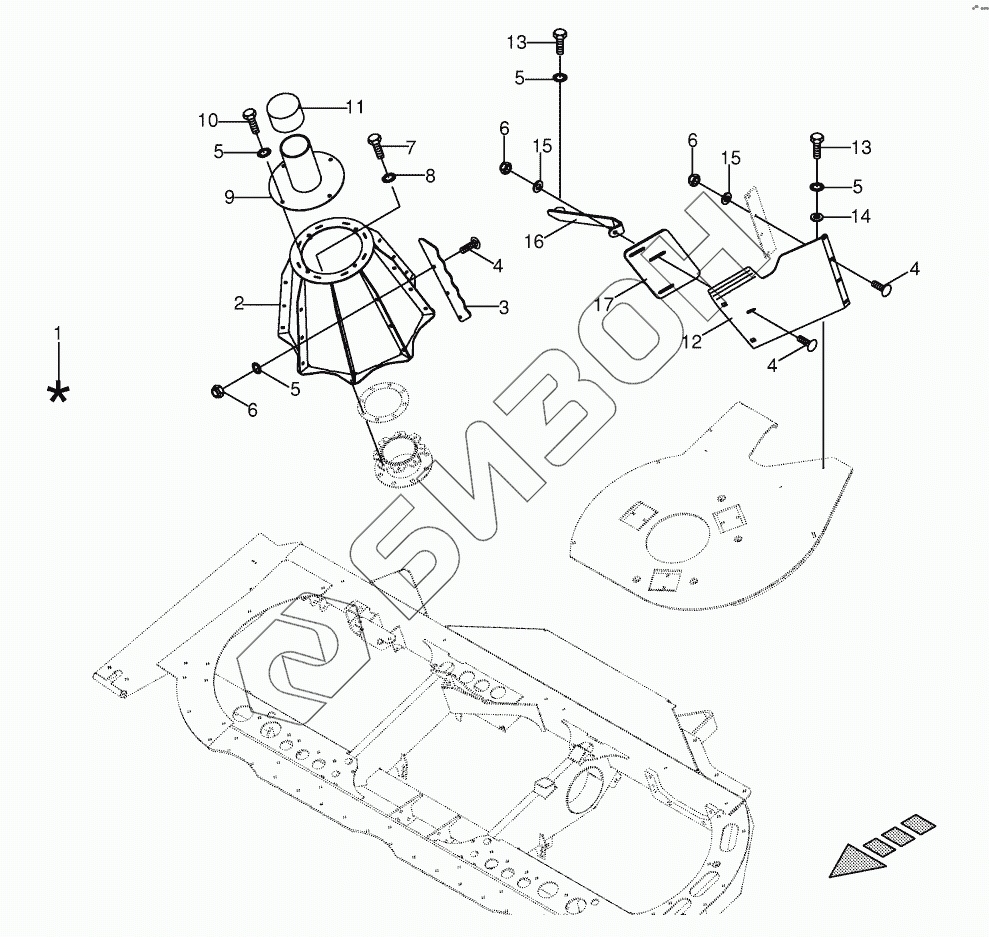

Графический каталог запасных частей к технике: KRONE Easycollect. Rotating tower
1
2
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 000 001 0 | not for this machine |
Загрузка ...
|
|
| 2 | 20 092 225 0 | Rotating tower -wide |
Загрузка ...
|
|
| 3 | 20 092 410 1 | Aooth rod |
Загрузка ...
|
|
| 4 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 4 | 00 904 732 2 | Coach bolt |
Загрузка ...
|
|
| 5 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 6 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 7 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 9 | 20 092 226 1 | Sealing cap |
Загрузка ...
|
|
| 10 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 924 909 0 | Protective cap |
Загрузка ...
|
|
| 12 | 20 092 227 1 | Guide plate -right |
Загрузка ...
|
|
| 12 | 20 092 228 1 | Guide plate -left |
Загрузка ...
|
|
| 13 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 15 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 16 | 20 092 409 0 | Support -right |
Загрузка ...
|
|
| 16 | 20 092 408 0 | Support -left |
Загрузка ...
|
|
| 17 | 20 093 254 0 | Position adaptter extension -optional |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
