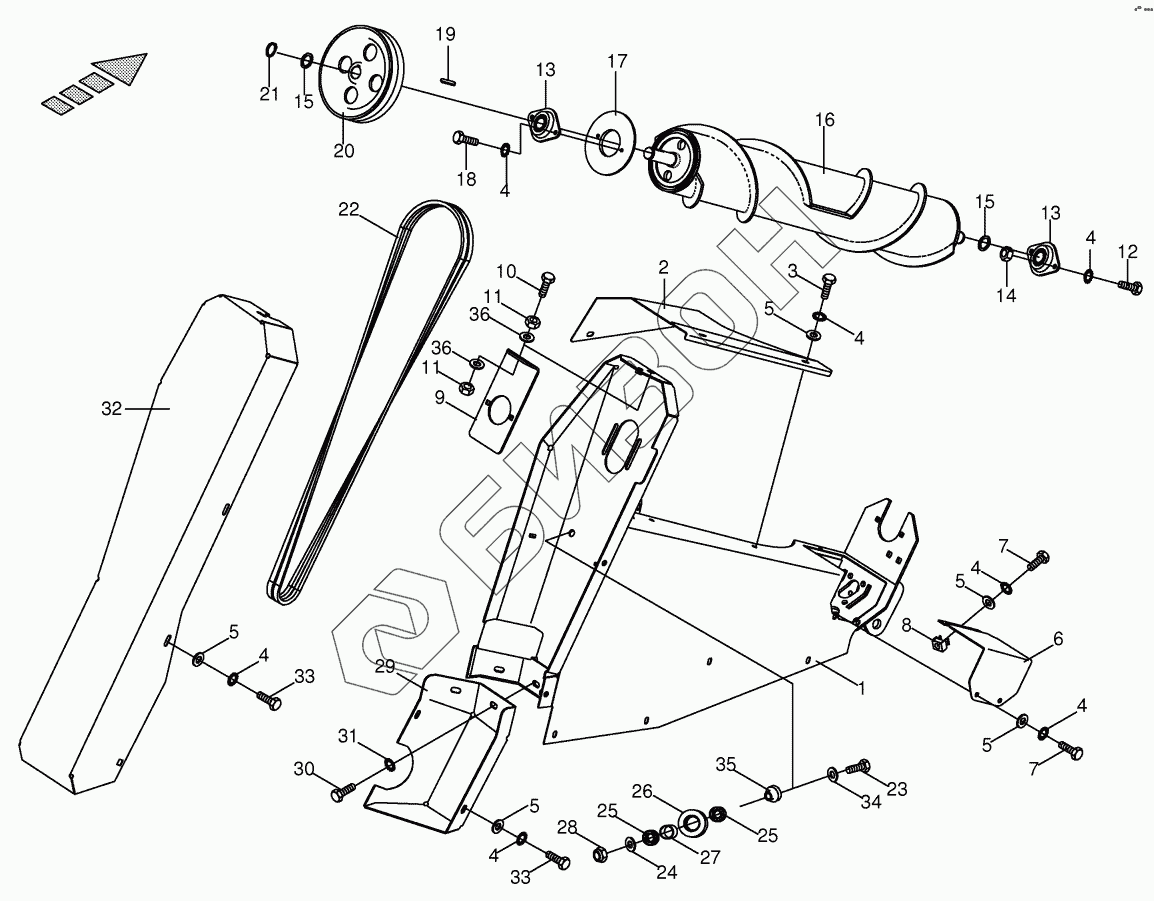

Графический каталог запасных частей к технике: KRONE Easycollect. Side part
1
1
2
2
3
4
4
4
4
4
4
4
5
5
5
5
5
6
7
7
8
9
10
11
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
32
33
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 352 174 4 | Side wall -left |
Загрузка ...
|
|
| 1 | 00 352 175 4 | Side wall -right |
Загрузка ...
|
|
| 2 | 00 352 850 1 | Cover -left |
Загрузка ...
|
|
| 2 | 00 352 851 1 | Cover -right |
Загрузка ...
|
|
| 3 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 4 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 5 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 6 | 00 352 695 1 | Cover |
Загрузка ...
|
|
| 7 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 00 909 547 0 | Nut |
Загрузка ...
|
|
| 9 | 00 352 188 1 | Angle |
Загрузка ...
|
|
| 10 | 00 900 289 1 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 12 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 934 012 0 | Flange bearing |
Загрузка ...
|
|
| 14 | 00 908 210 0 | Hex nut |
Загрузка ...
|
|
| 15 | 00 910 845 1 | Shim ring |
Загрузка ...
|
|
| 16 | 00 352 165 4 | Auger |
Загрузка ...
|
|
| 17 | 00 352 190 0 | Gasket ring |
Загрузка ...
|
|
| 18 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 915 072 1 | Fit-in key |
Загрузка ...
|
|
| 20 | 00 352 189 1 | V-belt pulley |
Загрузка ...
|
|
| 21 | 00 911 529 0 | Circlip |
Загрузка ...
|
|
| 22 | 00 921 545 1 | V-belt |
Загрузка ...
|
|
| 23 | 00 901 458 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 25 | 00 930 131 0 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 00 352 194 2 | Roller |
Загрузка ...
|
|
| 27 | 00 228 477 2 | Bushing |
Загрузка ...
|
|
| 28 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 29 | 00 352 183 3 | Cover -right |
Загрузка ...
|
|
| 29 | 00 352 182 3 | Cover -left |
Загрузка ...
|
|
| 30 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 32 | 00 352 185 4 | Guard plate -right |
Загрузка ...
|
|
| 32 | 00 352 184 4 | Guard plate -left |
Загрузка ...
|
|
| 33 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 34 | 00 910 609 0 | Washer |
Загрузка ...
|
|
| 35 | 00 352 200 0 | Distance sleeve |
Загрузка ...
|
|
| 36 | 00 910 414 0 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
