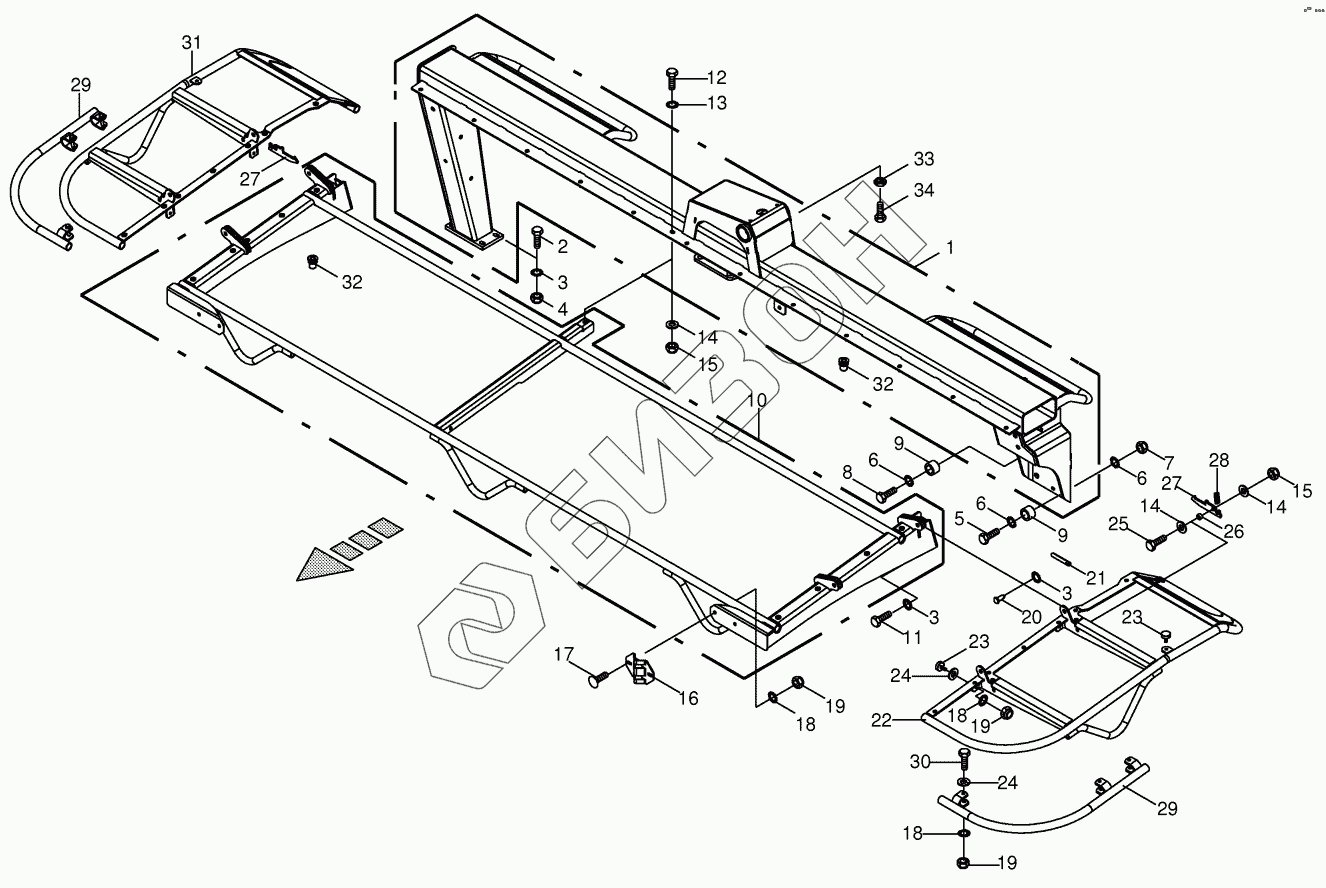

Графический каталог запасных частей к технике: KRONE EasyCut F360M. Supporting beam
1
2
2
3
3
3
4
5
6
6
6
7
8
9
9
10
11
12
13
14
14
14
15
15
16
17
18
18
18
19
19
19
20
21
22
23
23
24
24
25
26
27
27
28
29
29
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200355322 | Carrying bar |
Загрузка ...
|
|
| 2 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087190 | Locknut |
Загрузка ...
|
|
| 8 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 9 | 002713881 | Spacer bushing |
Загрузка ...
|
|
| 10 | 200355420 | Protective frame |
Загрузка ...
|
|
| 11 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009104140 | Washer |
Загрузка ...
|
|
| 15 | 009087580 | Locknut |
Загрузка ...
|
|
| 16 | 001466052 | Illumination support-front |
Загрузка ...
|
|
| 17 | 009047301 | Coach bolt |
Загрузка ...
|
|
| 18 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009160152 | Pin with small head |
Загрузка ...
|
|
| 21 | 009125822 | Roll pin |
Загрузка ...
|
|
| 22 | 200327060 | Guard-left |
Загрузка ...
|
|
| 23 | 270061350 | Rubber pad |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 009014310 | Hex head bolt |
Загрузка ...
|
|
| 26 | 200327390 | Bushing |
Загрузка ...
|
|
| 27 | 200327380 | Ratchet |
Загрузка ...
|
|
| 28 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 29 | 200327040 | Tube bow |
Загрузка ...
|
|
| 30 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 31 | 200327050 | Guard-right |
Загрузка ...
|
|
| 32 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 33 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 34 | 009024010 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
