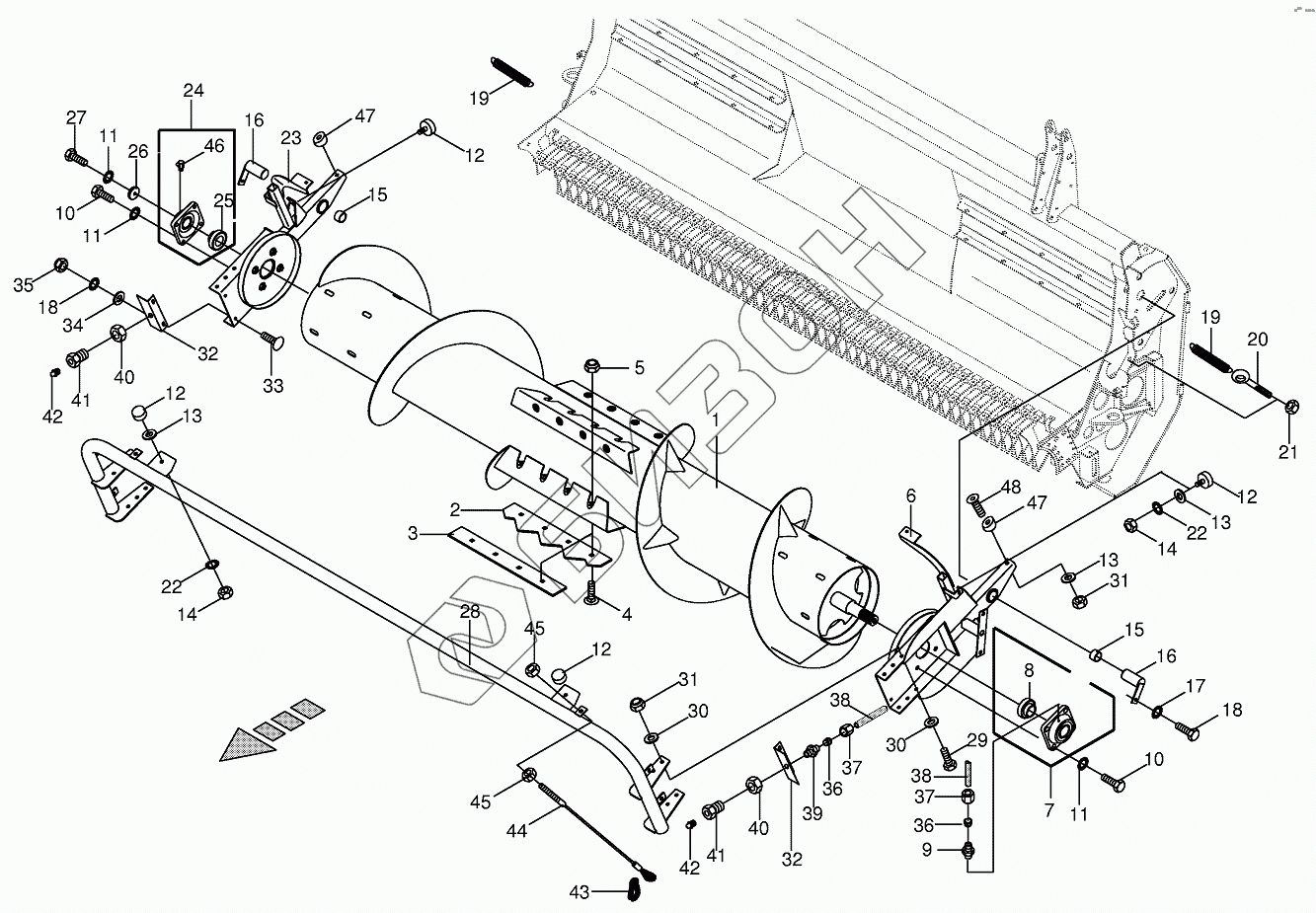

Графический каталог запасных частей к технике: KRONE EasyFlow 3000, 3800. Auger cpl.
/3.gif)
1
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
12
12
13
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
44
45
45
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003506590 | 003506590 | Tube bow |
Загрузка ...
|
|
| 1 | 003507180 | Auger |
Загрузка ...
|
|
| 1 | 002197360 | Auger |
Загрузка ...
|
|
| 2 | 002270232 | Feed plate |
Загрузка ...
|
|
| 3 | 002270222 | Feed plate |
Загрузка ...
|
|
| 4 | 009049930 | Coach bolt |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 002197420 | Support -left |
Загрузка ...
|
|
| 7 | 009340360 | Flange bearing |
Загрузка ...
|
|
| 8 | 009346360 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 009209640 | Male connector |
Загрузка ...
|
|
| 10 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009242281 | Rubber pad |
Загрузка ...
|
|
| 13 | 009104140 | Washer |
Загрузка ...
|
|
| 14 | 009082120 | Hex nut |
Загрузка ...
|
|
| 15 | 009349350 | Bearing bush |
Загрузка ...
|
|
| 16 | 002269451 | Bearing bolt |
Загрузка ...
|
|
| 17 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 19 | 002772380 | Tension spring |
Загрузка ...
|
|
| 20 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 21 | 009082150 | Hex nut |
Загрузка ...
|
|
| 22 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 23 | 002269442 | Support -right |
Загрузка ...
|
|
| 24 | 009340320 | Flange bearing |
Загрузка ...
|
|
| 25 | 009346020 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 002271021 | End plate |
Загрузка ...
|
|
| 27 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 28 | 002269462 | Tube bow |
Загрузка ...
|
|
| 29 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009103530 | Washer |
Загрузка ...
|
|
| 31 | 009087580 | Locknut |
Загрузка ...
|
|
| 32 | 002179840 | Cover |
Загрузка ...
|
|
| 33 | 009049512 | Coach bolt |
Загрузка ...
|
|
| 34 | 009106030 | Washer |
Загрузка ...
|
|
| 35 | 009087060 | Locknut |
Загрузка ...
|
|
| 36 | 009209160 | Cutting ring |
Загрузка ...
|
|
| 37 | 009209050 | Nozzle disc cap |
Загрузка ...
|
|
| 38 | 009389330 | Plastic tube filled with grease-Id.-no.= 1m |
Загрузка ...
|
|
| 39 | 009209201 | Male connector |
Загрузка ...
|
|
| 40 | 009080191 | Hex nut |
Загрузка ...
|
|
| 41 | 009385150 | Tube union |
Загрузка ...
|
|
| 42 | 009191050 | Grease niple |
Загрузка ...
|
|
| 43 | 009179010 | Spring hook |
Загрузка ...
|
|
| 44 | 002784112 | Steel wire rope |
Загрузка ...
|
|
| 45 | 009082100 | Hex nut |
Загрузка ...
|
|
| 46 | 009192000 | Grease niple |
Загрузка ...
|
|
| 47 | 003509970 | Buffer |
Загрузка ...
|
|
| 48 | 009040490 | Countersunkscrew |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
