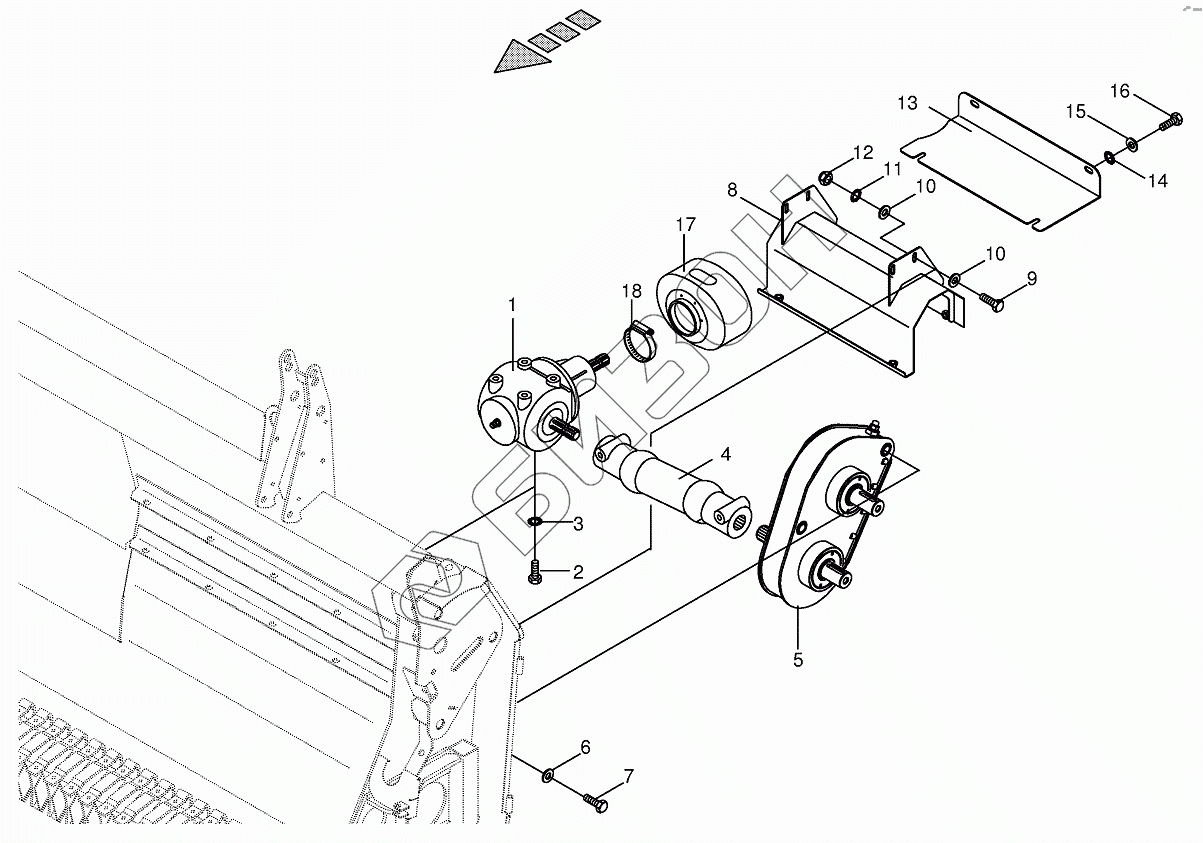

Графический каталог запасных частей к технике: KRONE EasyFlow 3000, 3800. Drive - Gearbox
/6.gif)
1
2
2
3
3
4
4
5
6
7
7
8
8
9
10
10
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002193780 | Bevel gear |
Загрузка ...
|
|
| 2 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009554050 | Double universal joint |
Загрузка ...
|
|
| 4 | 009550100 | Pto drive shaft |
Загрузка ...
|
|
| 5 | 002283531 | Spur wheel teversing gear |
Загрузка ...
|
|
| 6 | 002270461 | Washer |
Загрузка ...
|
|
| 7 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009014830 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002169751 | PTO shaft guard-long |
Загрузка ...
|
|
| 8 | 002169711 | PTO shaft guard |
Загрузка ...
|
|
| 9 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009103660 | Washer |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009082100 | Hex nut |
Загрузка ...
|
|
| 13 | 002163901 | Lower panel |
Загрузка ...
|
|
| 13 | 002163921 | Lower panel-long |
Загрузка ...
|
|
| 14 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009103530 | Washer |
Загрузка ...
|
|
| 16 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009553670 | Protecting cup-incl. clamp |
Загрузка ...
|
|
| 18 | 009240500 | Tube clip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
