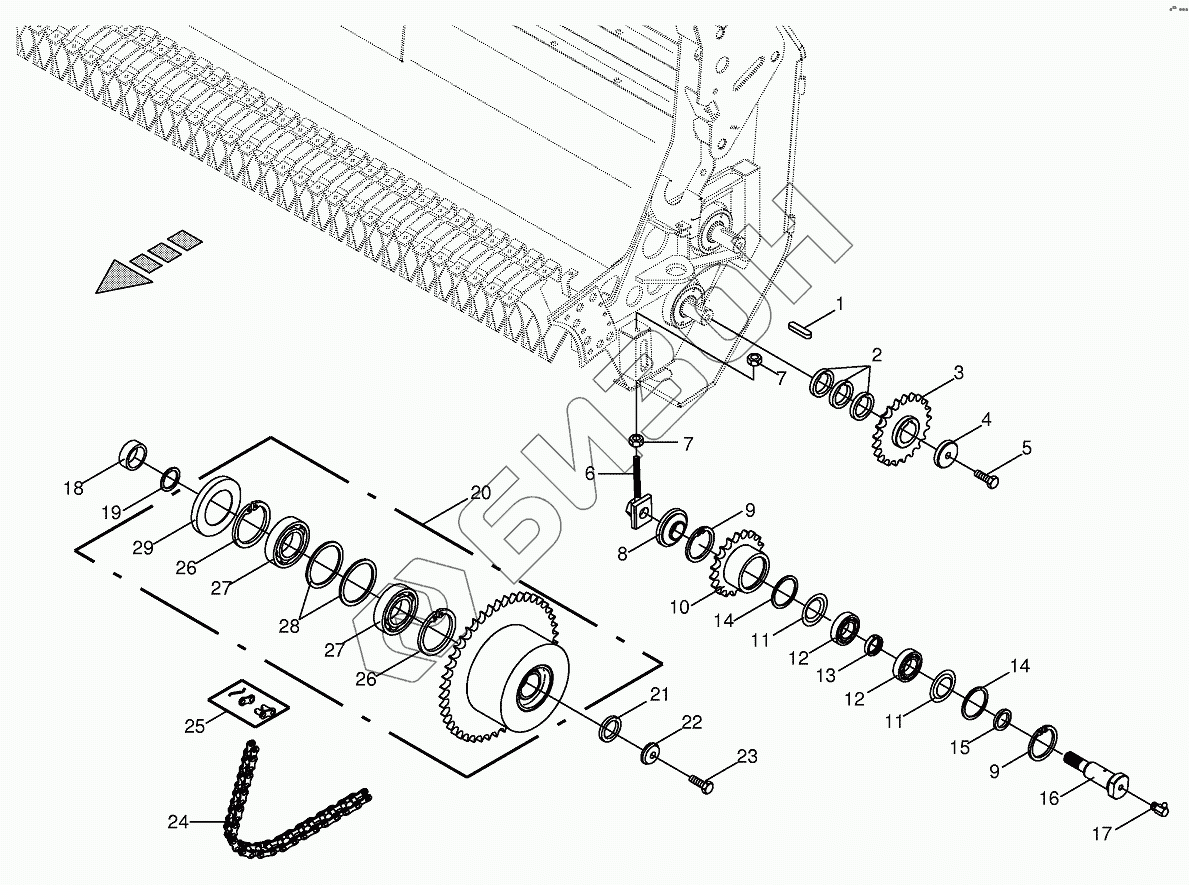

Графический каталог запасных частей к технике: KRONE EasyFlow 3000, 3800. Drive - Pick-up
/9.gif)
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009111340 | 009111340 | Shim ring |
Загрузка ...
|
|
| 009492610 | 009492610 | Friction disc |
Загрузка ...
|
|
| 009219920 | 009219920 | Cranked link |
Загрузка ...
|
|
| 1 | 009151660 | Fit-in key |
Загрузка ...
|
|
| 2 | 002271441 | Bushing |
Загрузка ...
|
|
| 3 | 002169380 | Chain sprocket |
Загрузка ...
|
|
| 4 | 002271021 | End plate |
Загрузка ...
|
|
| 5 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002271372 | Tension lever |
Загрузка ...
|
|
| 7 | 009082120 | Hex nut |
Загрузка ...
|
|
| 8 | 002195911 | Pressure piece |
Загрузка ...
|
|
| 9 | 009116590 | Circlip |
Загрузка ...
|
|
| 10 | 002270642 | Tension sprocket |
Загрузка ...
|
|
| 11 | 009370230 | Nilos-ring |
Загрузка ...
|
|
| 12 | 009304360 | Grooved ball bearing |
Загрузка ...
|
|
| 13 | 002271062 | Ring |
Загрузка ...
|
|
| 14 | 009370240 | Nilos-Spacer ring |
Загрузка ...
|
|
| 15 | 002270852 | Spacer ring |
Загрузка ...
|
|
| 16 | 002195901 | Retention bolt |
Загрузка ...
|
|
| 17 | 009191070 | Grease niple |
Загрузка ...
|
|
| 18 | 002271331 | Thrust ring |
Загрузка ...
|
|
| 19 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 20 | 002270992 | Clutch -with freewheel |
Загрузка ...
|
|
| 21 | 002271281 | Spacer ring |
Загрузка ...
|
|
| 22 | 002271271 | End plate |
Загрузка ...
|
|
| 23 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009217170 | Roller chain |
Загрузка ...
|
|
| 25 | 009219800 | Split link |
Загрузка ...
|
|
| 26 | 009115610 | Circlip |
Загрузка ...
|
|
| 27 | 009303580 | Grooved ball bearing |
Загрузка ...
|
|
| 28 | 009110030 | Shim ring |
Загрузка ...
|
|
| 29 | 009364021 | Radial-shaft sealing ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
