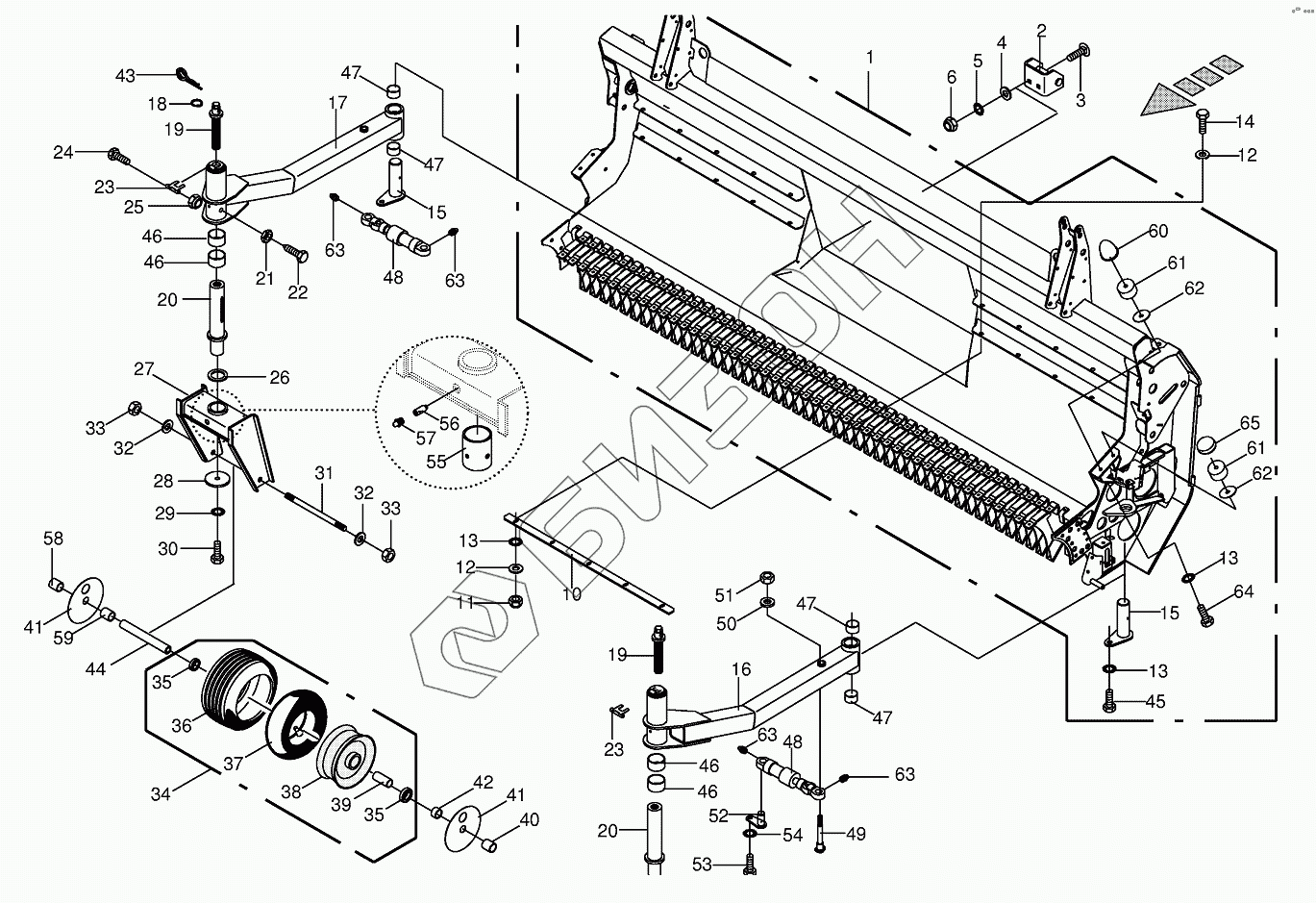

Графический каталог запасных частей к технике: KRONE EasyFlow 3000, 3800. Frame
/1.gif)
1
1
2
3
4
5
6
10
10
11
12
12
13
13
13
14
15
15
16
17
18
19
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
35
36
37
38
39
40
41
41
42
43
44
45
46
46
46
46
47
47
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
63
63
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187651 | 009187651 | Sealing set |
Загрузка ...
|
|
| 1 | 002150071 | Base frame |
Загрузка ...
|
|
| 1 | 002150061 | Base frame |
Загрузка ...
|
|
| 2 | 002289830 | Pendulum frame retainer |
Загрузка ...
|
|
| 3 | 009048823 | Coach bolt |
Загрузка ...
|
|
| 4 | 009105061 | Washer |
Загрузка ...
|
|
| 5 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087010 | Locknut |
Загрузка ...
|
|
| 10 | 003506512 | Scraper |
Загрузка ...
|
|
| 10 | 003507432 | Scraper |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009103610 | Washer |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 15 | 002272192 | Bearing bolt |
Загрузка ...
|
|
| 16 | 003506761 | Wheel bracket-left, incl. bushing |
Загрузка ...
|
|
| 17 | 003506771 | Wheel bracket-right, incl. bushing |
Загрузка ...
|
|
| 18 | 009115360 | Circlip |
Загрузка ...
|
|
| 19 | 003504901 | Spindle |
Загрузка ...
|
|
| 20 | 003504201 | Retention bolt |
Загрузка ...
|
|
| 21 | 009085150 | Hex nut-low form |
Загрузка ...
|
|
| 22 | 009024010 | Hex head bolt |
Загрузка ...
|
|
| 23 | 003504931 | Bracket |
Загрузка ...
|
|
| 24 | 009010491 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 002272301 | Sliding ring |
Загрузка ...
|
|
| 27 | 002272311 | Fork -incl. bushing, grease nipple |
Загрузка ...
|
|
| 28 | 002272321 | Washer |
Загрузка ...
|
|
| 29 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 31 | 002272341 | Axle |
Загрузка ...
|
|
| 32 | 009105122 | Washer |
Загрузка ...
|
|
| 33 | 009087210 | Locknut |
Загрузка ...
|
|
| 34 | 009530591 | Wheel -cpl. |
Загрузка ...
|
|
| 35 | 009302360 | Grooved ball bearing |
Загрузка ...
|
|
| 36 | 009532611 | Tyre |
Загрузка ...
|
|
| 37 | 009533290 | Hose |
Загрузка ...
|
|
| 38 | 009531590 | Rim |
Загрузка ...
|
|
| 39 | 009388350 | Spacer tube |
Загрузка ...
|
|
| 40 | 002272501 | Spacer |
Загрузка ...
|
|
| 41 | 002272511 | Cover disc |
Загрузка ...
|
|
| 42 | 002272471 | Bushing |
Загрузка ...
|
|
| 43 | 009171050 | Spring clip |
Загрузка ...
|
|
| 44 | 002272491 | Tube |
Загрузка ...
|
|
| 45 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009353420 | Bearing bush |
Загрузка ...
|
|
| 47 | 009353490 | Bearing bush |
Загрузка ...
|
|
| 48 | 002272221 | Hydraulic cylinder |
Загрузка ...
|
|
| 49 | 002272261 | Pin |
Загрузка ...
|
|
| 50 | 002272271 | Washer |
Загрузка ...
|
|
| 51 | 009082200 | Hex nut |
Загрузка ...
|
|
| 52 | 002272233 | Pin-short |
Загрузка ...
|
|
| 53 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 54 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 55 | 002272392 | Bushing |
Загрузка ...
|
|
| 56 | 002272401 | Intermediate tube |
Загрузка ...
|
|
| 57 | 009191050 | Grease niple |
Загрузка ...
|
|
| 58 | 002169510 | Bushing |
Загрузка ...
|
|
| 59 | 002169520 | Bushing |
Загрузка ...
|
|
| 60 | 002146930 | Rubber pad |
Загрузка ...
|
|
| 61 | 002153800 | Intermediate piece |
Загрузка ...
|
|
| 62 | 002146940 | Enclosure |
Загрузка ...
|
|
| 63 | 009191080 | Grease niple |
Загрузка ...
|
|
| 64 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 65 | 002153790 | Rubber pad |
Загрузка ...
|
