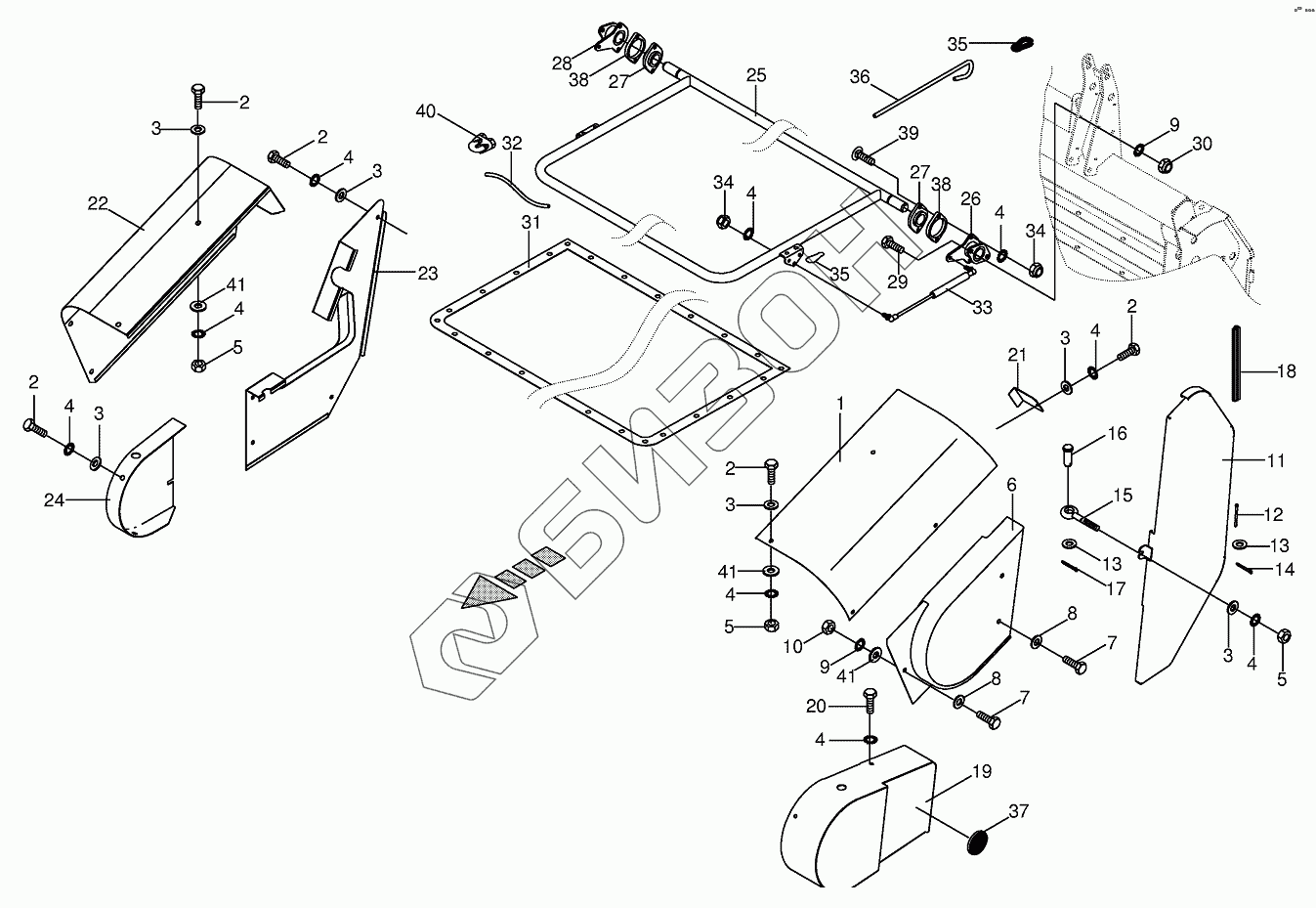

Графический каталог запасных частей к технике: KRONE EasyFlow 3000, 3800. Guard cpl.
/12.gif)
1
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
6
7
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
31
31
32
33
34
34
35
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002289711 | Auger protection |
Загрузка ...
|
|
| 2 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009106030 | Washer |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009082100 | Hex nut |
Загрузка ...
|
|
| 6 | 002273351 | Chain protection -left |
Загрузка ...
|
|
| 7 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009104140 | Washer |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009082120 | Hex nut |
Загрузка ...
|
|
| 11 | 002274272 | Flap |
Загрузка ...
|
|
| 12 | 002274411 | Pin |
Загрузка ...
|
|
| 13 | 009104130 | Washer |
Загрузка ...
|
|
| 14 | 009120281 | Cotter pin |
Загрузка ...
|
|
| 15 | 002804002 | Eyebolt |
Загрузка ...
|
|
| 16 | 009160050 | Pin |
Загрузка ...
|
|
| 17 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 18 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 19 | 002274313 | Guard -left |
Загрузка ...
|
|
| 20 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 21 | 003505630 | Cover |
Загрузка ...
|
|
| 22 | 002273031 | Auger protection -right |
Загрузка ...
|
|
| 23 | 002289752 | Lateral guard -right |
Загрузка ...
|
|
| 24 | 002289720 | Guard -right front |
Загрузка ...
|
|
| 25 | 002169690 | Frame |
Загрузка ...
|
|
| 25 | 002169670 | Frame |
Загрузка ...
|
|
| 26 | 003508490 | Bearing -left |
Загрузка ...
|
|
| 27 | 009340000 | Flange bearing |
Загрузка ...
|
|
| 28 | 003508510 | Bearing -right |
Загрузка ...
|
|
| 29 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009087580 | Locknut |
Загрузка ...
|
|
| 31 | 002169680 | Cover cloth |
Загрузка ...
|
|
| 31 | 002169700 | Cover cloth |
Загрузка ...
|
|
| 32 | 002752560 | Control rope |
Загрузка ...
|
|
| 33 | 009385610 | Gas spring |
Загрузка ...
|
|
| 34 | 009087060 | Locknut |
Загрузка ...
|
|
| 35 | 009179010 | Spring hook |
Загрузка ...
|
|
| 36 | 003408650 | Steel wire rope |
Загрузка ...
|
|
| 37 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 38 | 003508480 | Intermediate flange |
Загрузка ...
|
|
| 39 | 009048131 | Coach bolt |
Загрузка ...
|
|
| 40 | 009176031 | Wire rope clamp |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
