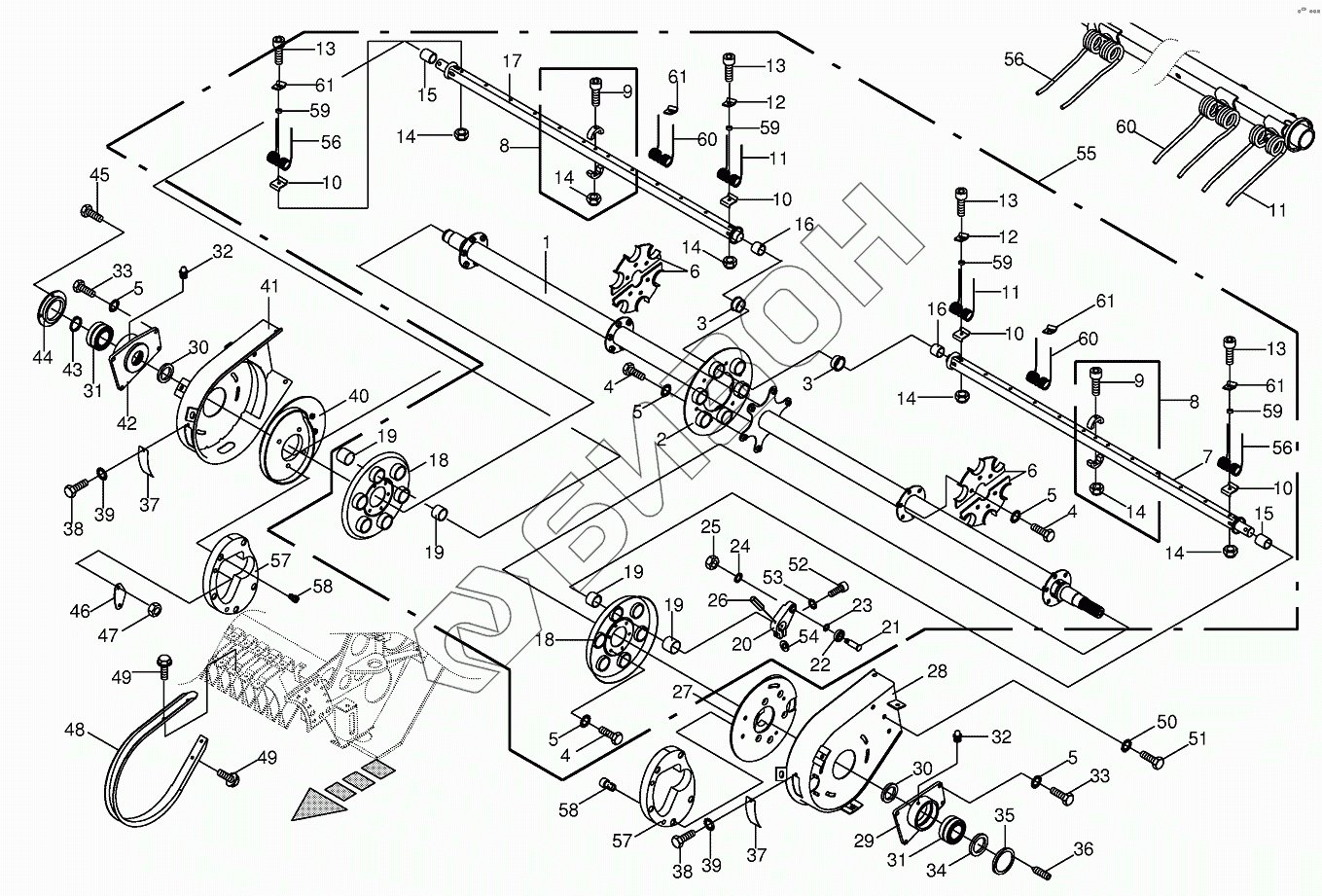

Графический каталог запасных частей к технике: KRONE EasyFlow 3000, 3800. Pick-up cpl. 619819 - 700000
/3.gif)
1
1
1
2
3
3
4
4
4
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
11
12
12
13
13
13
13
14
14
14
14
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
22
23
24
25
26
26
27
28
29
30
30
31
31
32
32
33
33
33
34
35
36
37
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
55
56
56
56
57
57
58
58
59
59
59
59
60
60
60
61
61
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002268972 | Drive shaft |
Загрузка ...
|
|
| 1 | 002268972 | Drive shaft |
Загрузка ...
|
|
| 1 | 003507521 | Drive shaft |
Загрузка ...
|
|
| 2 | 002268981 | Support -incl. bushing |
Загрузка ...
|
|
| 3 | 002271411 | Collar socket |
Загрузка ...
|
|
| 4 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009384490 | Support -cpl. |
Загрузка ...
|
|
| 7 | 002269001 | Tine carrier -left |
Загрузка ...
|
|
| 7 | 003507550 | Tine carrier -left |
Загрузка ...
|
|
| 8 | 009383210 | Adapter -incl. screw |
Загрузка ...
|
|
| 9 | 009030820 | Allen screw |
Загрузка ...
|
|
| 10 | 009381541 | Spring saddle |
Загрузка ...
|
|
| 11 | 002161690 | Spring tine |
Загрузка ...
|
|
| 12 | 002150030 | Pressure plate |
Загрузка ...
|
|
| 13 | 009030831 | Allen screw |
Загрузка ...
|
|
| 14 | 009087060 | Locknut |
Загрузка ...
|
|
| 15 | 009359000 | Tensioning bushing |
Загрузка ...
|
|
| 16 | 002271501 | Tensioning bushing |
Загрузка ...
|
|
| 17 | 002269101 | Tine carrier -right |
Загрузка ...
|
|
| 17 | 003507530 | Tine carrier -right |
Загрузка ...
|
|
| 18 | 002271581 | Bearing plate |
Загрузка ...
|
|
| 19 | 009379820 | Clamp bush |
Загрузка ...
|
|
| 20 | 009383680 | Excentrie arm -left |
Загрузка ...
|
|
| 20 | 009384120 | Excentrie arm -right |
Загрузка ...
|
|
| 21 | 009380801 | Bolt |
Загрузка ...
|
|
| 22 | 009380810 | Grooved ball bearing |
Загрузка ...
|
|
| 23 | 009381311 | Washer |
Загрузка ...
|
|
| 24 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009082180 | Hex nut |
Загрузка ...
|
|
| 26 | 009125380 | Roll pin |
Загрузка ...
|
|
| 26 | 009126452 | Roll pin |
Загрузка ...
|
|
| 27 | 002169130 | Cam track-left |
Загрузка ...
|
|
| 28 | 002269323 | Side wall -left |
Загрузка ...
|
|
| 29 | 003505910 | Bearing -left |
Загрузка ...
|
|
| 30 | 009361711 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 31 | 009319040 | Pendular roller bearing |
Загрузка ...
|
|
| 32 | 009191060 | Grease niple |
Загрузка ...
|
|
| 33 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009361900 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 35 | 002272001 | Ring |
Загрузка ...
|
|
| 36 | 009059100 | Threaded pin |
Загрузка ...
|
|
| 37 | 003505700 | Flap |
Загрузка ...
|
|
| 38 | 009006060 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 40 | 002169340 | Cam track-right |
Загрузка ...
|
|
| 41 | 002269363 | Side wall -right |
Загрузка ...
|
|
| 42 | 003505880 | Bearing -right |
Загрузка ...
|
|
| 43 | 009115450 | Circlip |
Загрузка ...
|
|
| 44 | 002269391 | End plate |
Загрузка ...
|
|
| 45 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 46 | 002272011 | Cover |
Загрузка ...
|
|
| 47 | 009082100 | Hex nut |
Загрузка ...
|
|
| 48 | 003505691 | Stripper |
Загрузка ...
|
|
| 49 | 009002551 | Hex head bolt |
Загрузка ...
|
|
| 50 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 51 | 009002990 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009031061 | Allen screw |
Загрузка ...
|
|
| 53 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 54 | 009104140 | Washer |
Загрузка ...
|
|
| 55 | 002193162 | Pick-up -without side parts |
Загрузка ...
|
|
| 55 | 002150280 | Pick-up -without side parts |
Загрузка ...
|
|
| 56 | 009384190 | Pick-up tine-outside |
Загрузка ...
|
|
| 57 | 002169140 | Inner cam |
Загрузка ...
|
|
| 58 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 59 | 002150040 | Bushing |
Загрузка ...
|
|
| 60 | 009384180 | Pick-up tine-buckled |
Загрузка ...
|
|
| 61 | 009380541 | Pressure plate |
Загрузка ...
|
