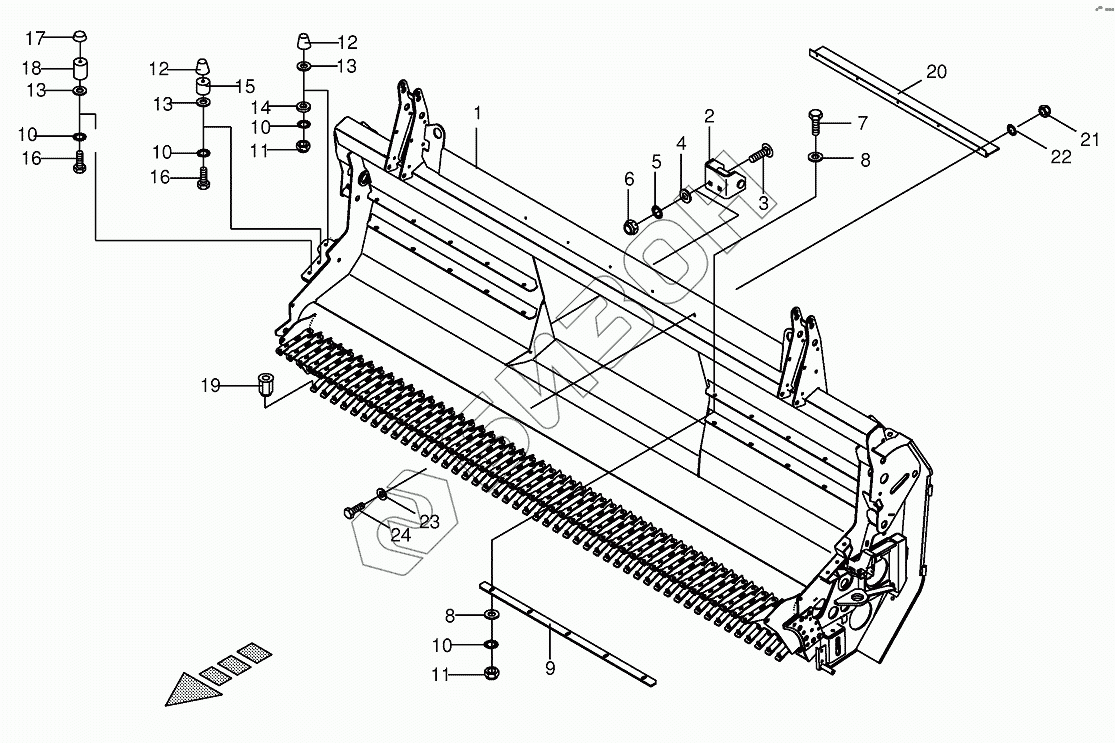

Графический каталог запасных частей к технике: KRONE EasyFlow 3001. Frame
/1.gif)
1
2
3
4
5
6
7
8
8
9
10
10
10
10
11
11
12
12
13
13
13
14
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200918461 | Base frame |
Загрузка ...
|
|
| 2 | 002289830 | Pendulum frame retainer |
Загрузка ...
|
|
| 3 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 4 | 009105061 | Washer |
Загрузка ...
|
|
| 5 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087010 | Locknut |
Загрузка ...
|
|
| 7 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009103611 | Washer |
Загрузка ...
|
|
| 9 | 003506512 | Scraper |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009242360 | Rubber pad |
Загрузка ...
|
|
| 13 | 002140830 | Washer |
Загрузка ...
|
|
| 14 | 002140850 | Washer |
Загрузка ...
|
|
| 15 | 002140840 | Intermediate piece-back |
Загрузка ...
|
|
| 16 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009242601 | Rubber pad |
Загрузка ...
|
|
| 18 | 002140820 | Intermediate piece-front |
Загрузка ...
|
|
| 19 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 20 | 200917680 | Strip brush |
Загрузка ...
|
|
| 21 | 009082080 | Hex nut |
Загрузка ...
|
|
| 22 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009103511 | Washer |
Загрузка ...
|
|
| 24 | 009006070 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
