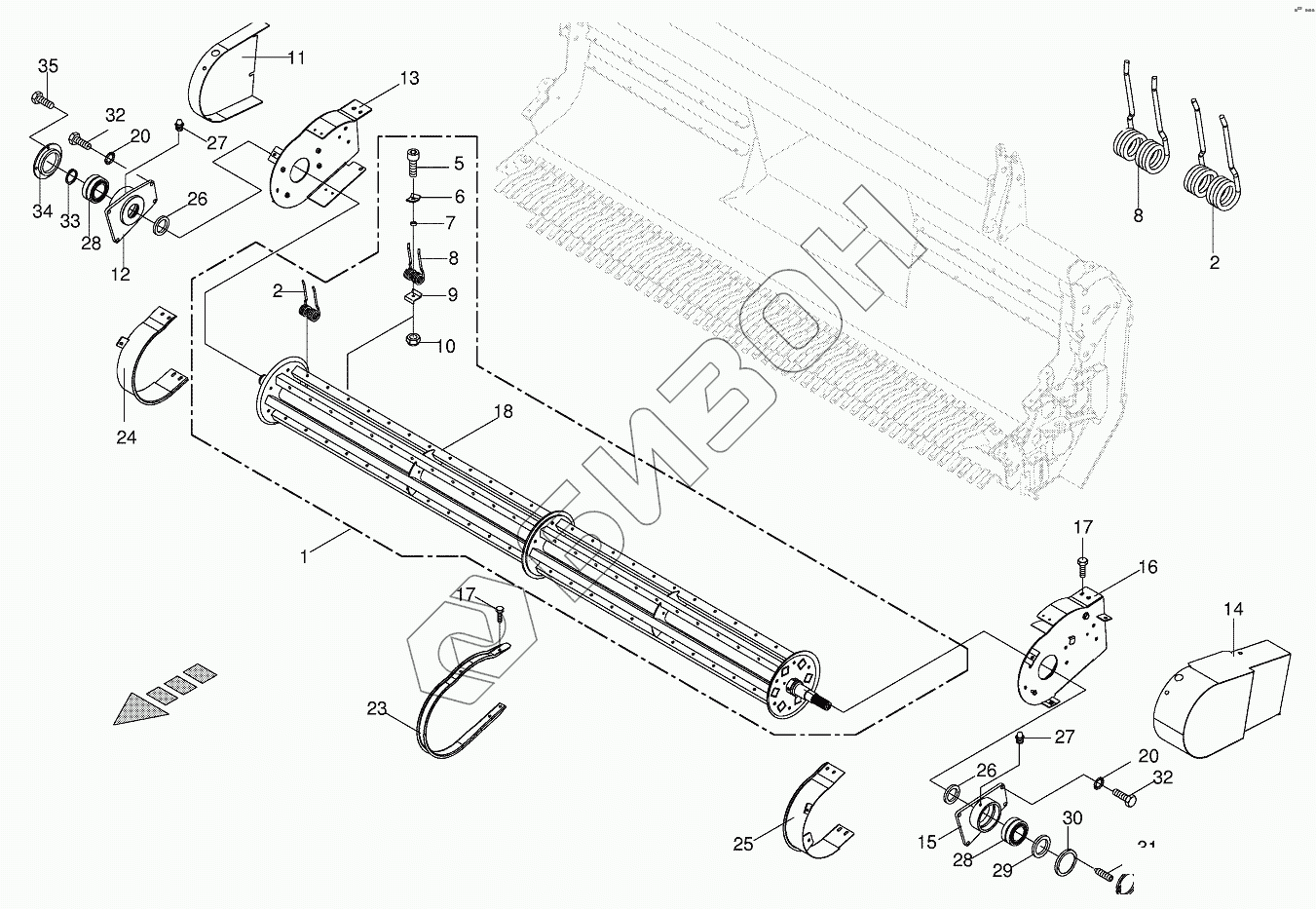

Графический каталог запасных частей к технике: KRONE EasyFlow 3001. Pick-up - Uncontrolled
/5.gif)
1
1
2
2
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
23
24
25
26
26
27
27
28
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200900040 | Rotor-cpl. |
Загрузка ...
|
|
| 1 | 200900020 | Rotor-cpl. |
Загрузка ...
|
|
| 2 | 009384380 | Spring tine-outside |
Загрузка ...
|
|
| 5 | 009016700 | Allen screw |
Загрузка ...
|
|
| 6 | 009384370 | Pressure plate |
Загрузка ...
|
|
| 7 | 002150040 | Bushing |
Загрузка ...
|
|
| 8 | 009384360 | Spring tine-inside |
Загрузка ...
|
|
| 9 | 009381541 | Spring saddle |
Загрузка ...
|
|
| 10 | 009087060 | Locknut |
Загрузка ...
|
|
| 11 | 002140891 | Chain protection-right |
Загрузка ...
|
|
| 12 | 003505881 | Bearing-right |
Загрузка ...
|
|
| 13 | 009384200 | Side part-right |
Загрузка ...
|
|
| 14 | 002140291 | Chain protection-left |
Загрузка ...
|
|
| 15 | 003505911 | Bearing-left |
Загрузка ...
|
|
| 16 | 200900880 | Side part-left |
Загрузка ...
|
|
| 17 | 900000260 | Hex head bolt |
Загрузка ...
|
|
| 18 | 900000060 | Rotor |
Загрузка ...
|
|
| 18 | 200910910 | Rotor |
Загрузка ...
|
|
| 23 | 270000780 | Stripper |
Загрузка ...
|
|
| 24 | 200900900 | Outside protection-right |
Загрузка ...
|
|
| 25 | 200900890 | Outside protection-left |
Загрузка ...
|
|
| 26 | 009361711 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 27 | 009191060 | Grease niple |
Загрузка ...
|
|
| 28 | 009319041 | Pendular roller bearing |
Загрузка ...
|
|
| 29 | 009361900 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 30 | 002272002 | Ring |
Загрузка ...
|
|
| 31 | 009059100 | Threaded pin |
Загрузка ...
|
|
| 32 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009115450 | Circlip |
Загрузка ...
|
|
| 34 | 002269391 | End plate |
Загрузка ...
|
|
| 35 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009116800 | Circlip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
