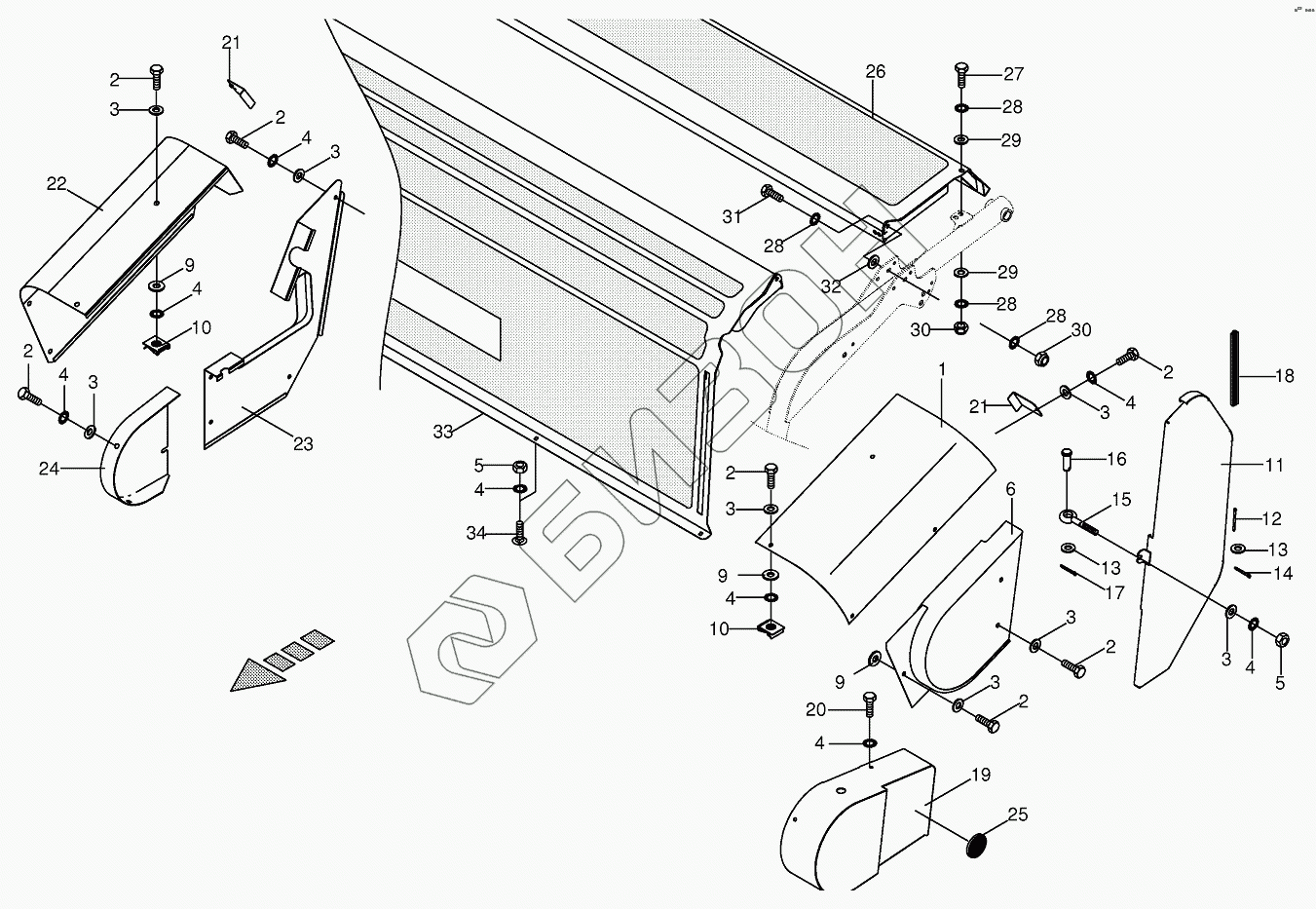

Графический каталог запасных частей к технике: KRONE EasyFlow 3001. Guard cpl.
/14.gif)
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
9
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
28
28
28
29
29
30
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002289712 | Auger protection |
Загрузка ...
|
|
| 2 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009106030 | Washer |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009082100 | Hex nut |
Загрузка ...
|
|
| 6 | 002273352 | Chain protection-left |
Загрузка ...
|
|
| 9 | 002140920 | Rubber washer |
Загрузка ...
|
|
| 10 | 900001280 | Sheet nut |
Загрузка ...
|
|
| 11 | 002274274 | Flap |
Загрузка ...
|
|
| 12 | 002274412 | Pin |
Загрузка ...
|
|
| 13 | 009104130 | Washer |
Загрузка ...
|
|
| 14 | 009120281 | Cotter pin |
Загрузка ...
|
|
| 15 | 002804002 | Eyebolt |
Загрузка ...
|
|
| 16 | 009160050 | Pin |
Загрузка ...
|
|
| 17 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 18 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 19 | 002140291 | Chain protection-left |
Загрузка ...
|
|
| 20 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 21 | 003505631 | Cover |
Загрузка ...
|
|
| 22 | 002273034 | Auger protection-right |
Загрузка ...
|
|
| 23 | 002289753 | Lateral guard-right |
Загрузка ...
|
|
| 24 | 002140891 | Chain protection-right |
Загрузка ...
|
|
| 25 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 26 | 200911150 | Perforated plate-back |
Загрузка ...
|
|
| 26 | 200911190 | Perforated plate-back |
Загрузка ...
|
|
| 27 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009103611 | Washer |
Загрузка ...
|
|
| 30 | 009087580 | Locknut |
Загрузка ...
|
|
| 31 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009103530 | Washer |
Загрузка ...
|
|
| 33 | 200911090 | Perforated plate-front |
Загрузка ...
|
|
| 33 | 200911130 | Perforated plate-front |
Загрузка ...
|
|
| 34 | 009049512 | Coach bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
