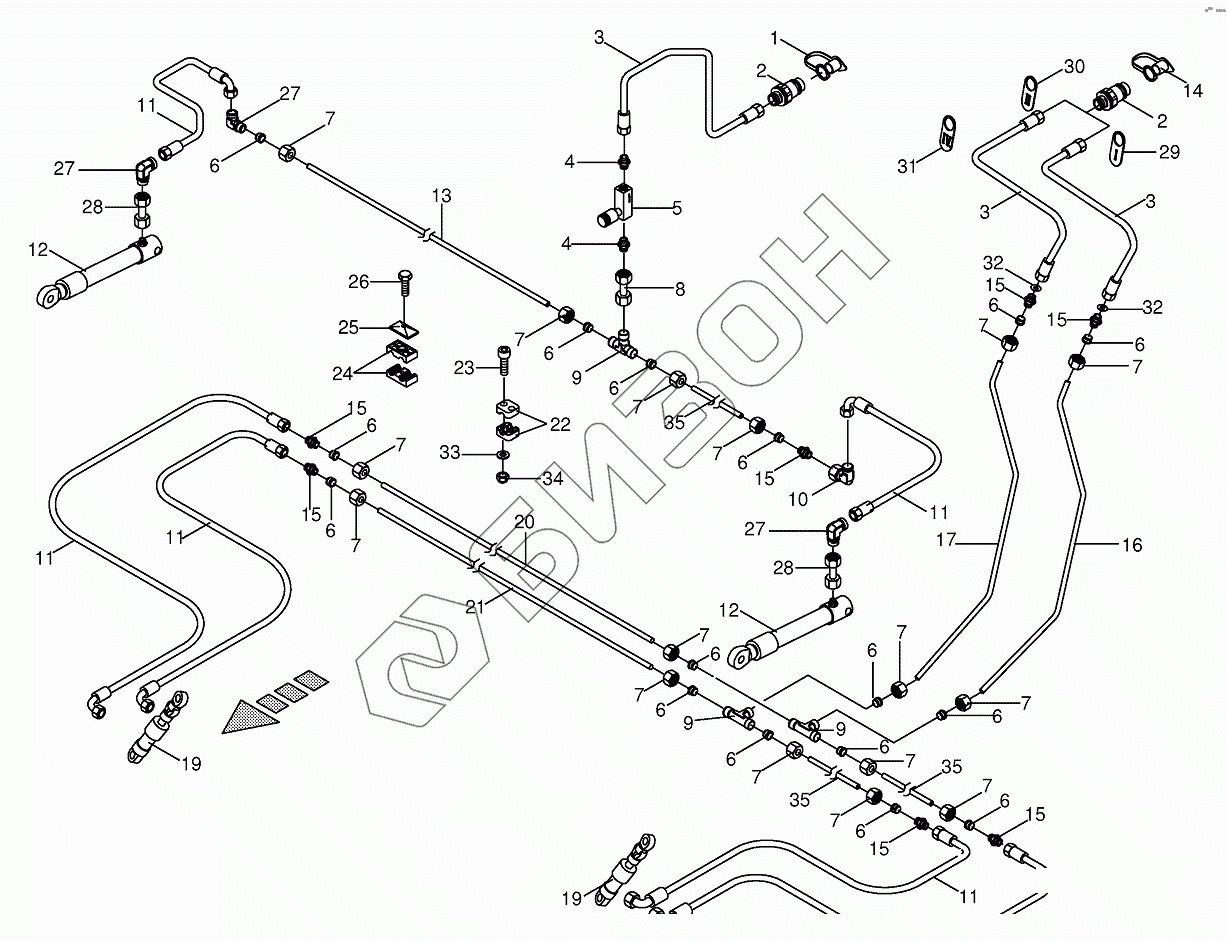

Графический каталог запасных частей к технике: KRONE EasyFlow 300, 380. Hydraulics cpl.
1
2
2
3
3
3
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
9
10
11
11
11
11
11
12
12
13
13
14
15
15
15
15
15
15
15
16
17
19
19
20
20
21
21
22
23
24
25
26
27
27
27
28
28
29
30
31
32
32
33
34
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187651 | 009187651 | Sealing set |
Загрузка ...
|
|
| 009214171 | 009214171 | Sealing set |
Загрузка ...
|
|
| 1 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 2 | 009193220 | Connector plug |
Загрузка ...
|
|
| 3 | 009210161 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009196300 | Male connector |
Загрузка ...
|
|
| 5 | 009199920 | Restrictor valve |
Загрузка ...
|
|
| 6 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 7 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 8 | 002307440 | Double nipple |
Загрузка ...
|
|
| 9 | 009210711 | T connector |
Загрузка ...
|
|
| 10 | 009210671 | Angle lug |
Загрузка ...
|
|
| 11 | 009209720 | High pressure hose line |
Загрузка ...
|
|
| 12 | 200900670 | Нydraulic cylinder |
Загрузка ...
|
|
| 13 | 002191470 | Hydraulic line |
Загрузка ...
|
|
| 13 | 003600840 | Hydraulic line |
Загрузка ...
|
|
| 14 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 15 | 009210541 | Connector |
Загрузка ...
|
|
| 16 | 200918540 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 200918550 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 002272221 | Hydraulic cylinder |
Загрузка ...
|
|
| 20 | 003600850 | Hydraulic line |
Загрузка ...
|
|
| 20 | 002191500 | Hydraulic line |
Загрузка ...
|
|
| 21 | 002191510 | Hydraulic line |
Загрузка ...
|
|
| 21 | 003600860 | Hydraulic line |
Загрузка ...
|
|
| 22 | 009251480 | Tube clamp-2 halves |
Загрузка ...
|
|
| 23 | 009030171 | Allen screw |
Загрузка ...
|
|
| 24 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 25 | 009251340 | Cover plate |
Загрузка ...
|
|
| 26 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009210661 | Elbow union |
Загрузка ...
|
|
| 28 | 200528150 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 29 | 003601620 | Plate-1 |
Загрузка ...
|
|
| 30 | 003601630 | Plate-2 |
Загрузка ...
|
|
| 31 | 003601670 | Plate-4 |
Загрузка ...
|
|
| 32 | 003406872 | Throttling disc |
Загрузка ...
|
|
| 33 | 009104111 | Washer |
Загрузка ...
|
|
| 34 | 009087041 | Locknut |
Загрузка ...
|
|
| 35 | 003600830 | Hydraulic line |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
