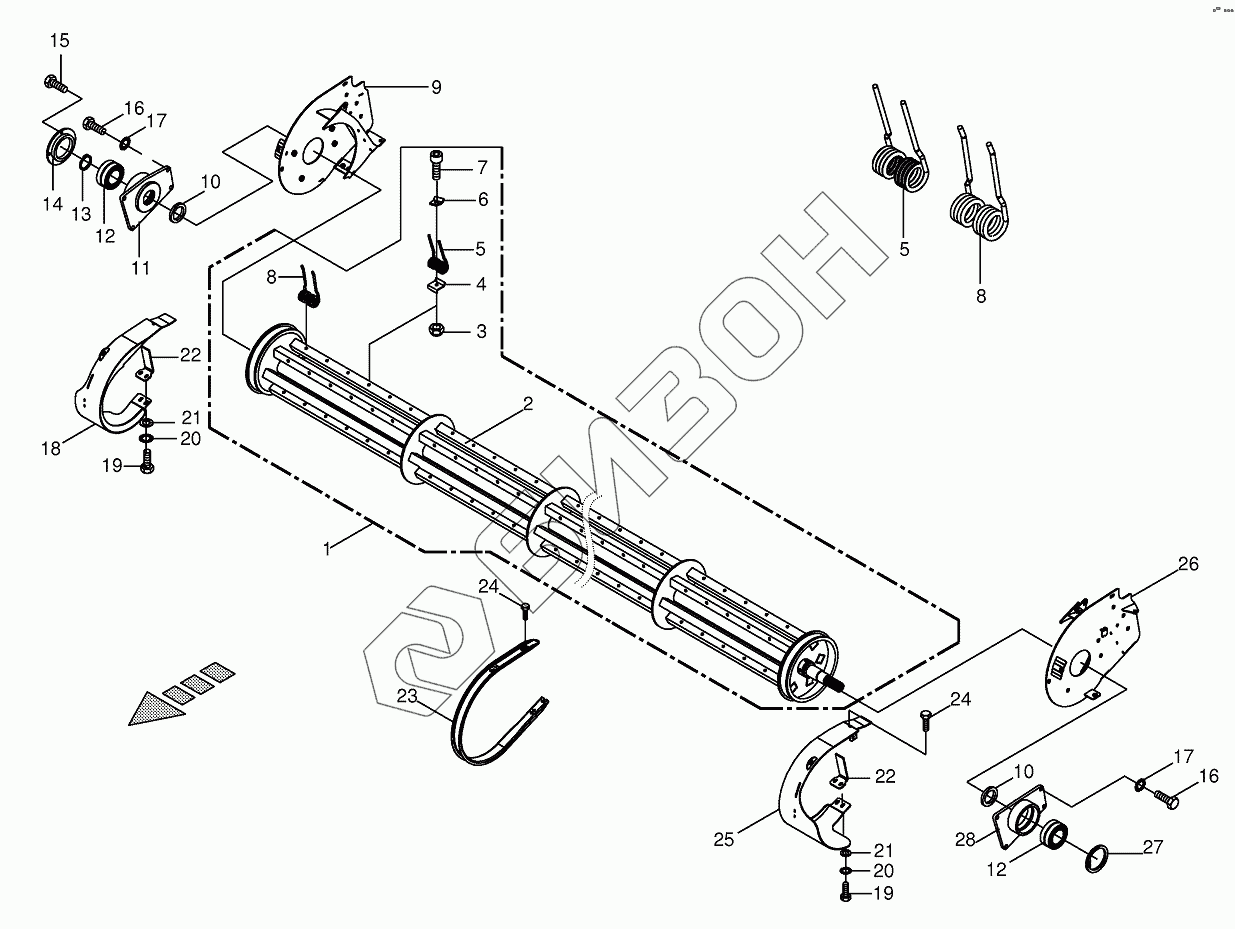

Графический каталог запасных частей к технике: KRONE EasyFlow 300, 380. Pick-up

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
5
6
6
7
8
8
9
10
10
11
12
12
13
14
15
16
16
17
17
18
19
19
20
20
21
21
22
22
23
24
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 200900041 Rotor-cpl.
Загрузка ...
1 200900021 Rotor-cpl.
Загрузка ...
2 200911230 Rotor
Загрузка ...
2 200910910 Rotor
Загрузка ...
3 009087060 Locknut
Загрузка ...
4 009381541 Spring saddle
Загрузка ...
5 009384360 Spring tine-inside
Загрузка ...
6 009380541 Pressure plate
Загрузка ...
6 009384370 Pressure plate
Загрузка ...
7 009016700 Allen screw
Загрузка ...
8 009384380 Spring tine-outside
Загрузка ...
9 200935940 Side part-right
Загрузка ...
10 009361711 Radial-shaft sealing ring
Загрузка ...
11 200936010 Bearing-right
Загрузка ...
12 009319041 Pendular roller bearing
Загрузка ...
13 009115450 Circlip
Загрузка ...
14 002269391 End plate
Загрузка ...
15 009006140 Hex head bolt
Загрузка ...
16 009006370 Hex head bolt
Загрузка ...
17 009099091 Detent edged washer
Загрузка ...
18 200935980 Outside protection-right
Загрузка ...
19 009006160 Hex head bolt
Загрузка ...
20 009099081 Detent edged washer
Загрузка ...
21 009106030 Washer
Загрузка ...
22 200923020 Stripper
Загрузка ...
23 270024560 Stripper-U profile
Загрузка ...
24 900000260 Hex head bolt
Загрузка ...
25 200935970 Outside protection-left
Загрузка ...
26 200935930 Side part-left
Загрузка ...
27 009116800 Circlip
Загрузка ...
28 200936040 Bearing-left
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
