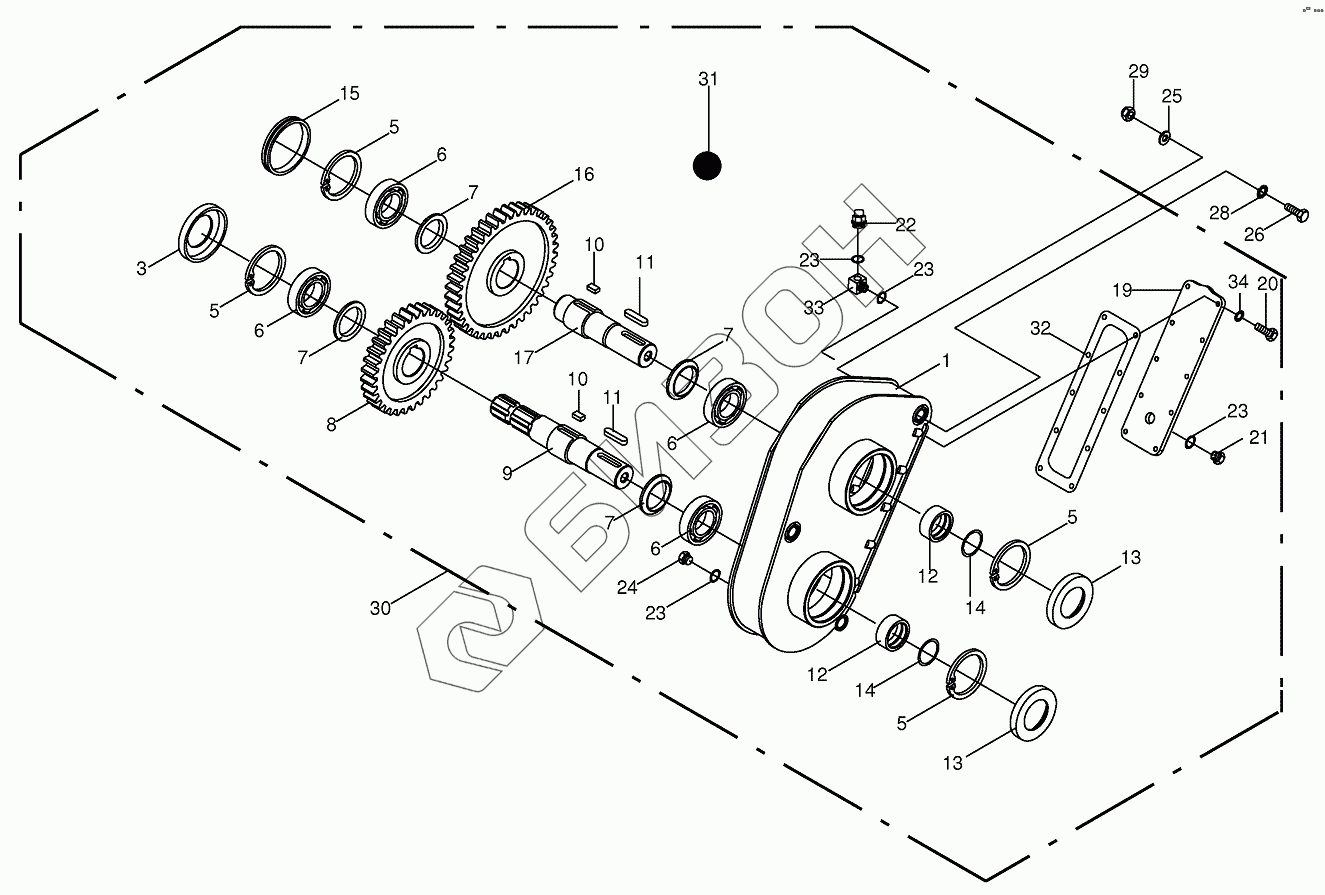

Графический каталог запасных частей к технике: KRONE EasyFlow 300, 380. Spur wheel teversing gear
1
3
5
5
5
5
6
6
6
6
7
7
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
19
20
21
22
23
23
23
23
24
25
26
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200907450 | Gearboх housing |
Загрузка ...
|
|
| 3 | 009363651 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 5 | 009116800 | Circlip |
Загрузка ...
|
|
| 6 | 009301680 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 002283541 | Bushing wheel bearing |
Загрузка ...
|
|
| 8 | 002269121 | Spur gear |
Загрузка ...
|
|
| 9 | 002269983 | Shaft |
Загрузка ...
|
|
| 10 | 900019270 | Fit-in key |
Загрузка ...
|
|
| 11 | 009151660 | Fit-in key |
Загрузка ...
|
|
| 12 | 002269961 | Spacer bushing |
Загрузка ...
|
|
| 13 | 009363932 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 14 | 009375520 | O-ring |
Загрузка ...
|
|
| 15 | 009252002 | Sealing cap |
Загрузка ...
|
|
| 16 | 002269131 | Spur gear |
Загрузка ...
|
|
| 17 | 002283552 | Shaft |
Загрузка ...
|
|
| 19 | 002283482 | Cover plate |
Загрузка ...
|
|
| 20 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009198230 | Oil sight glass |
Загрузка ...
|
|
| 22 | 009198111 | Breather |
Загрузка ...
|
|
| 23 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 24 | 009060101 | Screw plug |
Загрузка ...
|
|
| 25 | 002270461 | Washer |
Загрузка ...
|
|
| 26 | 009014900 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009087190 | Locknut |
Загрузка ...
|
|
| 30 | 002283535 | Spur wheel teversing gear |
Загрузка ...
|
|
| 31 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 32 | 200908760 | Gasket |
Загрузка ...
|
|
| 33 | 003332763 | Angle screw-in connection |
Загрузка ...
|
|
| 34 | 009099061 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
