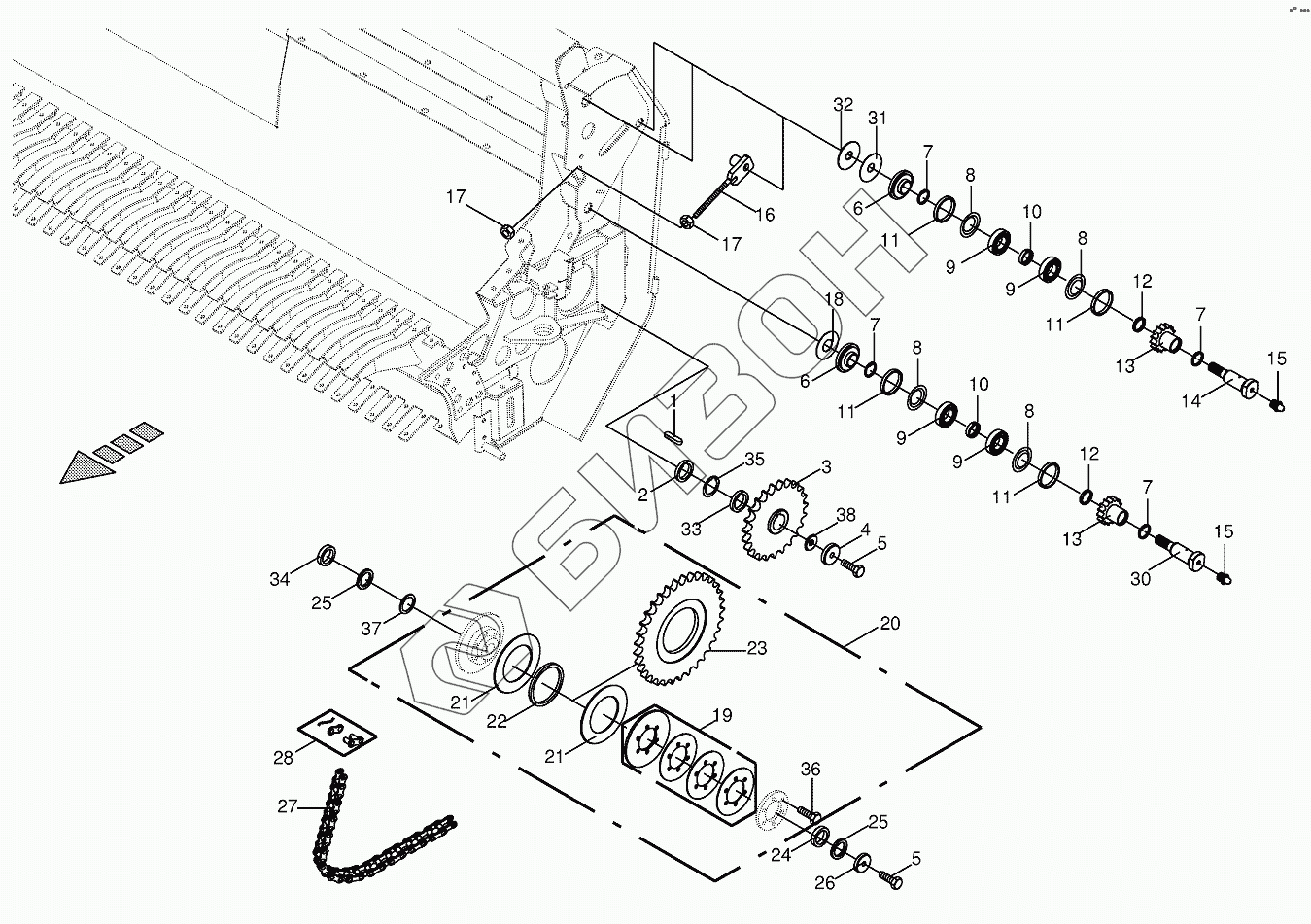

Графический каталог запасных частей к технике: KRONE EasyFlow 3801. Drive - Auger
/14.gif)
1
2
3
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
11
11
11
12
12
13
13
14
15
15
16
17
17
18
19
20
21
21
22
23
24
25
25
26
27
28
30
30
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009219950 | 009219950 | Cranked chain link |
Загрузка ...
|
|
| 1 | 009151660 | Fit-in key |
Загрузка ...
|
|
| 2 | 002271442 | Bushing |
Загрузка ...
|
|
| 3 | 002270271 | Chain sprocket |
Загрузка ...
|
|
| 4 | 002271022 | End plate |
Загрузка ...
|
|
| 5 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002195911 | Pressure piece |
Загрузка ...
|
|
| 7 | 009116590 | Circlip |
Загрузка ...
|
|
| 8 | 009370230 | Nilos-ring |
Загрузка ...
|
|
| 9 | 009304360 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 002271062 | Ring |
Загрузка ...
|
|
| 11 | 009370240 | Nilos-Spacer ring |
Загрузка ...
|
|
| 12 | 002270852 | Spacer ring |
Загрузка ...
|
|
| 13 | 002270521 | Guide wheel |
Загрузка ...
|
|
| 14 | 002159370 | Pin |
Загрузка ...
|
|
| 15 | 009191050 | Grease niple |
Загрузка ...
|
|
| 16 | 002159930 | Clamping unit |
Загрузка ...
|
|
| 17 | 009082120 | Hex nut |
Загрузка ...
|
|
| 18 | 200911330 | Spacing washer |
Загрузка ...
|
|
| 19 | 270007310 | Belleville spring-Set |
Загрузка ...
|
|
| 20 | 270000641 | Friction clutch-cpl. |
Загрузка ...
|
|
| 21 | 009492610 | Friction disc |
Загрузка ...
|
|
| 22 | 270006640 | Bearing bush |
Загрузка ...
|
|
| 23 | 270006630 | Chain sprocket |
Загрузка ...
|
|
| 24 | 002270872 | Bushing |
Загрузка ...
|
|
| 25 | 002270882 | Bushing |
Загрузка ...
|
|
| 26 | 002271022 | End plate |
Загрузка ...
|
|
| 27 | 009205030 | Roller chain |
Загрузка ...
|
|
| 28 | 009219850 | Chain lock |
Загрузка ...
|
|
| 30 | 200911320 | Retention bolt |
Загрузка ...
|
|
| 31 | 002159380 | Spacing washer |
Загрузка ...
|
|
| 32 | 002159390 | Spacing washer |
Загрузка ...
|
|
| 33 | 002159361 | Bushing |
Загрузка ...
|
|
| 34 | 002159351 | Bushing |
Загрузка ...
|
|
| 35 | 002146980 | Washer |
Загрузка ...
|
|
| 36 | 900021010 | Нeх head bolt |
Загрузка ...
|
|
| 37 | 009108890 | Shim ring |
Загрузка ...
|
|
| 37 | 009108910 | Shim ring |
Загрузка ...
|
|
| 38 | 009106090 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
