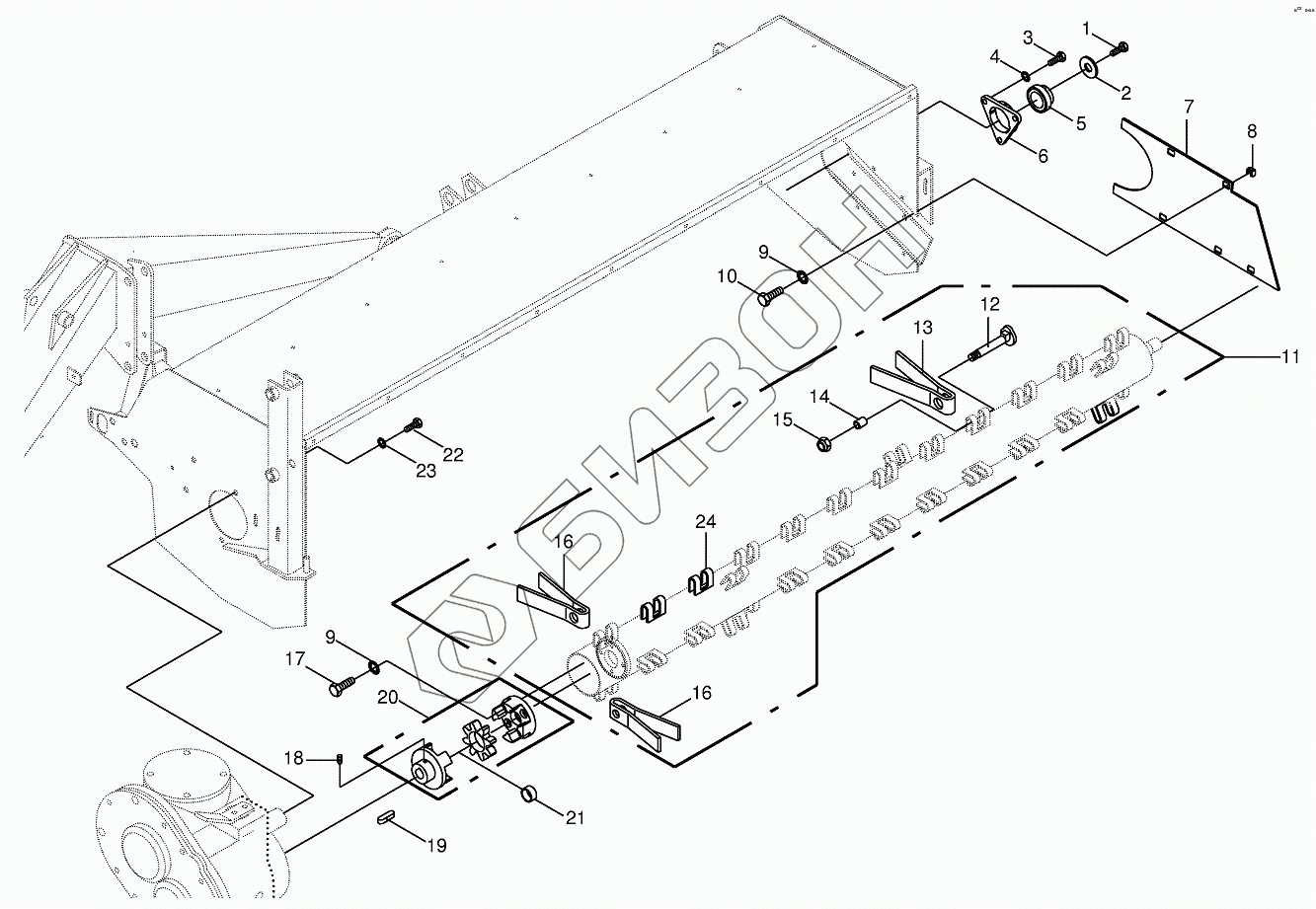

Графический каталог запасных частей к технике: KRONE EC270CV/320CV. Tine conditioner
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009106420 | Washer |
Загрузка ...
|
|
| 3 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009346080 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 009340520 | Flange bearing-incl. bearing |
Загрузка ...
|
|
| 7 | 002552860 | Plate |
Загрузка ...
|
|
| 8 | 009095480 | Nut |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002533610 | Tine rotor shaft |
Загрузка ...
|
|
| 11 | 002533620 | Tine rotor shaft |
Загрузка ...
|
|
| 12 | 002505000 | Tine axle |
Загрузка ...
|
|
| 13 | 002533340 | Tine-inside |
Загрузка ...
|
|
| 14 | 009357160 | Clamp bush |
Загрузка ...
|
|
| 15 | 009087161 | Locknut |
Загрузка ...
|
|
| 16 | 002533560 | Tine-outside |
Загрузка ...
|
|
| 17 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 19 | 009150160 | Fit-in key |
Загрузка ...
|
|
| 20 | 009400822 | Rotex-clutch |
Загрузка ...
|
|
| 21 | 002555010 | Bushing |
Загрузка ...
|
|
| 22 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 24 | 002552420 | Tine bar |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
