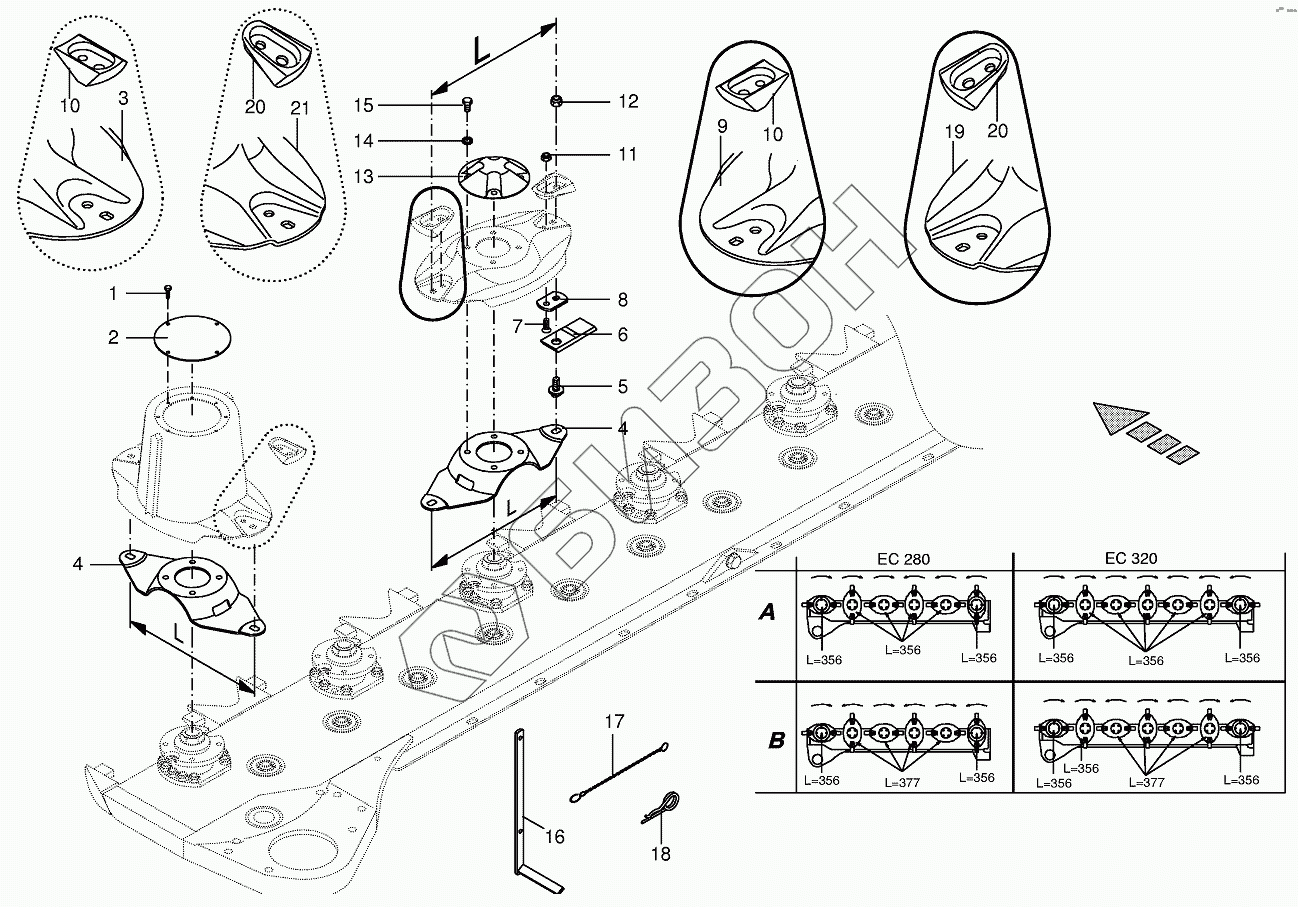

Графический каталог запасных частей к технике: KRONE EC280/320. Cutter bar with quick coupler
1
2
3
4
4
4
4
5
6
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009069480 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 002530521 | Cover |
Загрузка ...
|
|
| 3 | 002535020 | Mower drum |
Загрузка ...
|
|
| 4 | 002530455 | Knife support-dmAdm |
Загрузка ...
|
|
| 4 | 002530465 | Knife support-dmBdm |
Загрузка ...
|
|
| 4 | 002530455 | Knife support-dmAdm |
Загрузка ...
|
|
| 5 | 002531083 | Mower pin |
Загрузка ...
|
|
| 6 | 001398883 | Knife-left |
Загрузка ...
|
|
| 6 | 001398893 | Knife-right |
Загрузка ...
|
|
| 7 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 002530423 | Knife support |
Загрузка ...
|
|
| 9 | 002535000 | Mower disc |
Загрузка ...
|
|
| 9 | 002530403 | Mower disc |
Загрузка ...
|
|
| 9 | 002535000 | Mower disc |
Загрузка ...
|
|
| 10 | 002530432 | Guard |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009087010 | Locknut |
Загрузка ...
|
|
| 13 | 002530470 | Cover |
Загрузка ...
|
|
| 14 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002563901 | Special key for blades |
Загрузка ...
|
|
| 17 | 009226512 | Chain |
Загрузка ...
|
|
| 18 | 009171041 | Spring clip |
Загрузка ...
|
|
| 19 | 002535312 | Mower disc |
Загрузка ...
|
|
| 19 | 002535302 | Mower disc |
Загрузка ...
|
|
| 19 | 002535312 | Mower disc |
Загрузка ...
|
|
| 20 | 002535432 | Guard |
Загрузка ...
|
|
| 21 | 002535321 | Mower drum |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
