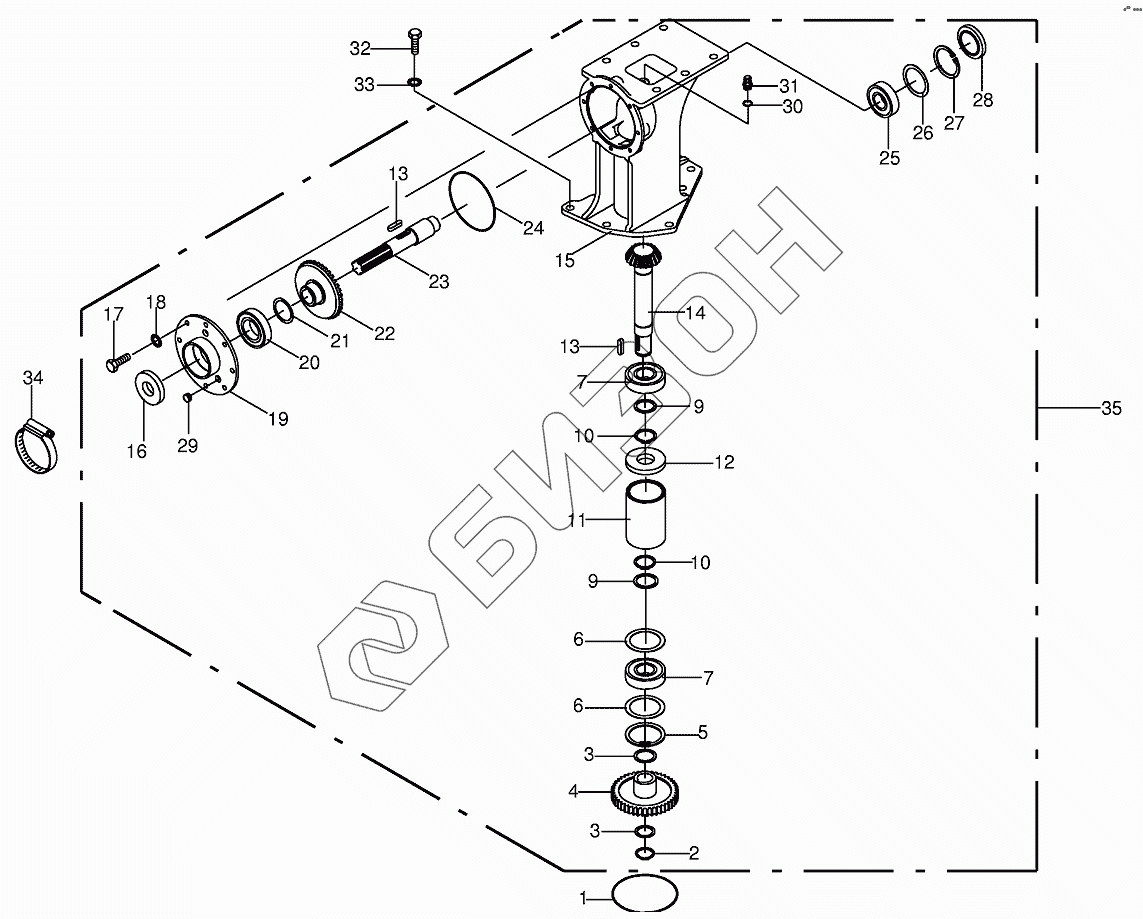

Графический каталог запасных частей к технике: KRONE EC280/320. Gearbox
1
2
3
3
4
5
6
6
7
7
9
9
10
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 009375680 | O-ring |
Загрузка ...
|
|
| 2 | 009115410 | Circlip |
Загрузка ...
|
|
| 3 | 009111361 | Shim ring |
Загрузка ...
|
|
| 4 | 002530342 | Spur gear |
Загрузка ...
|
|
| 5 | 009116800 | Circlip |
Загрузка ...
|
|
| 6 | 009109740 | Shim ring |
Загрузка ...
|
|
| 7 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 009108850 | Shim ring |
Загрузка ...
|
|
| 10 | 009115450 | Circlip |
Загрузка ...
|
|
| 11 | 002530662 | Spacer bushing |
Загрузка ...
|
|
| 12 | 009363651 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 13 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 14 | 002530642 | Pinion shaft |
Загрузка ...
|
|
| 15 | 002530613 | Gearbox housing |
Загрузка ...
|
|
| 15 | 002534981 | Gearbox housing |
Загрузка ...
|
|
| 16 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 17 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 19 | 002530623 | Gearbox cover |
Загрузка ...
|
|
| 20 | 009301400 | Grooved ball bearing |
Загрузка ...
|
|
| 21 | 009109040 | Shim ring |
Загрузка ...
|
|
| 22 | 002530651 | Crown wheel |
Загрузка ...
|
|
| 23 | 002530631 | Drive shaft |
Загрузка ...
|
|
| 24 | 009375900 | O-ring |
Загрузка ...
|
|
| 25 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 009109640 | Shim ring |
Загрузка ...
|
|
| 26 | 009109650 | Shim ring |
Загрузка ...
|
|
| 27 | 009116730 | Circlip |
Загрузка ...
|
|
| 28 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 29 | 009060401 | Screw plug |
Загрузка ...
|
|
| 30 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 31 | 009198111 | Breather |
Загрузка ...
|
|
| 32 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009240070 | Tube clip |
Загрузка ...
|
|
| 35 | 002530603 | Gearbox-cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
