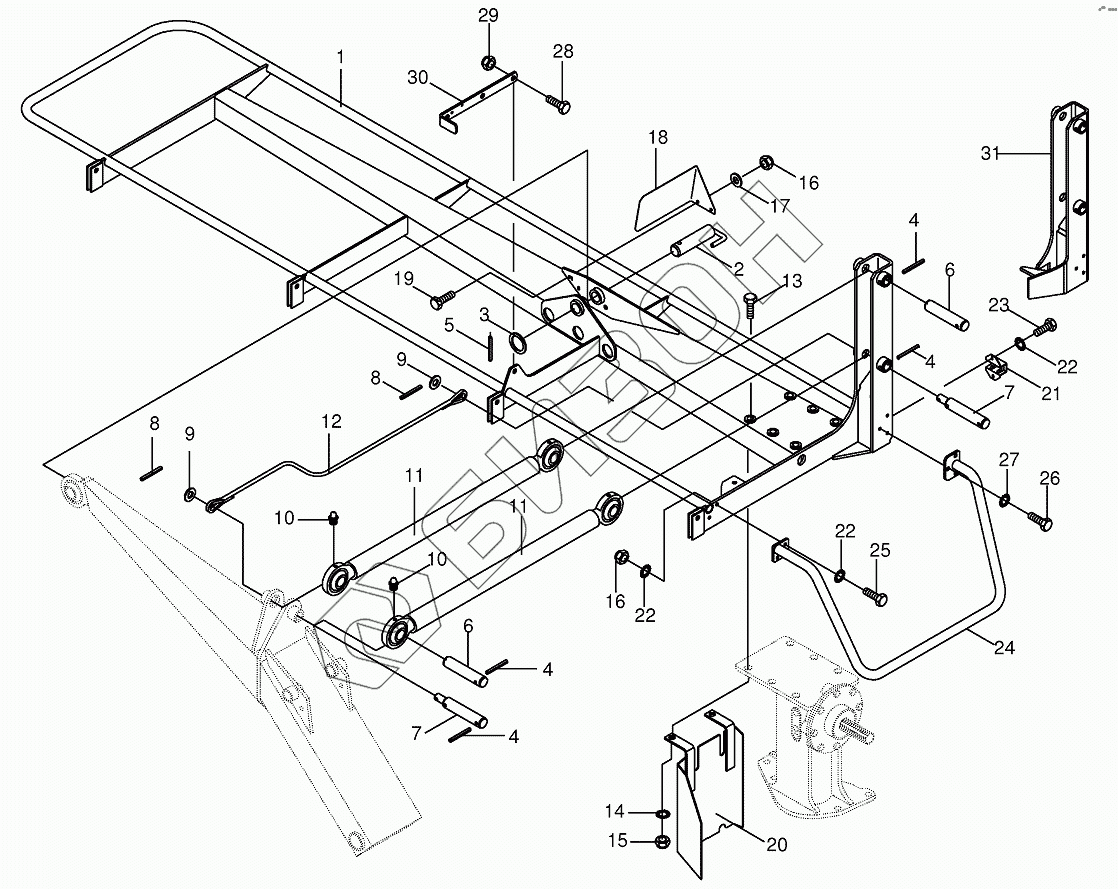

Графический каталог запасных частей к технике: KRONE EC280/320. Supporting beam
1
1
2
3
4
4
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002535871 | Supporting beam |
Загрузка ...
|
|
| 1 | 002535851 | Supporting beam |
Загрузка ...
|
|
| 2 | 002533951 | Pin |
Загрузка ...
|
|
| 3 | 009108641 | Shim ring |
Загрузка ...
|
|
| 4 | 009127142 | Roll pin |
Загрузка ...
|
|
| 5 | 009127162 | Roll pin |
Загрузка ...
|
|
| 6 | 002553040 | Pin |
Загрузка ...
|
|
| 7 | 002531821 | Pin |
Загрузка ...
|
|
| 8 | 009126701 | Roll pin |
Загрузка ...
|
|
| 9 | 009103270 | Washer |
Загрузка ...
|
|
| 10 | 009191080 | Grease niple |
Загрузка ...
|
|
| 11 | 002531621 | Upper link-incl. grease nipple |
Загрузка ...
|
|
| 12 | 002531891 | Chain haulage |
Загрузка ...
|
|
| 13 | 009014910 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009087161 | Locknut |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 009104130 | Washer |
Загрузка ...
|
|
| 18 | 002534650 | Decal support |
Загрузка ...
|
|
| 19 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 20 | 002535740 | Baffle-left |
Загрузка ...
|
|
| 20 | 002536901 | Baffle-left |
Загрузка ...
|
|
| 21 | 001459123 | Illumination support-back |
Загрузка ...
|
|
| 22 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 24 | 002535921 | Protective tube |
Загрузка ...
|
|
| 25 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009087010 | Locknut |
Загрузка ...
|
|
| 30 | 002536802 | Adjusting lever |
Загрузка ...
|
|
| 31 | 200378210 | Weld-on lug holder for susp. arm right |
Загрузка ...
|
