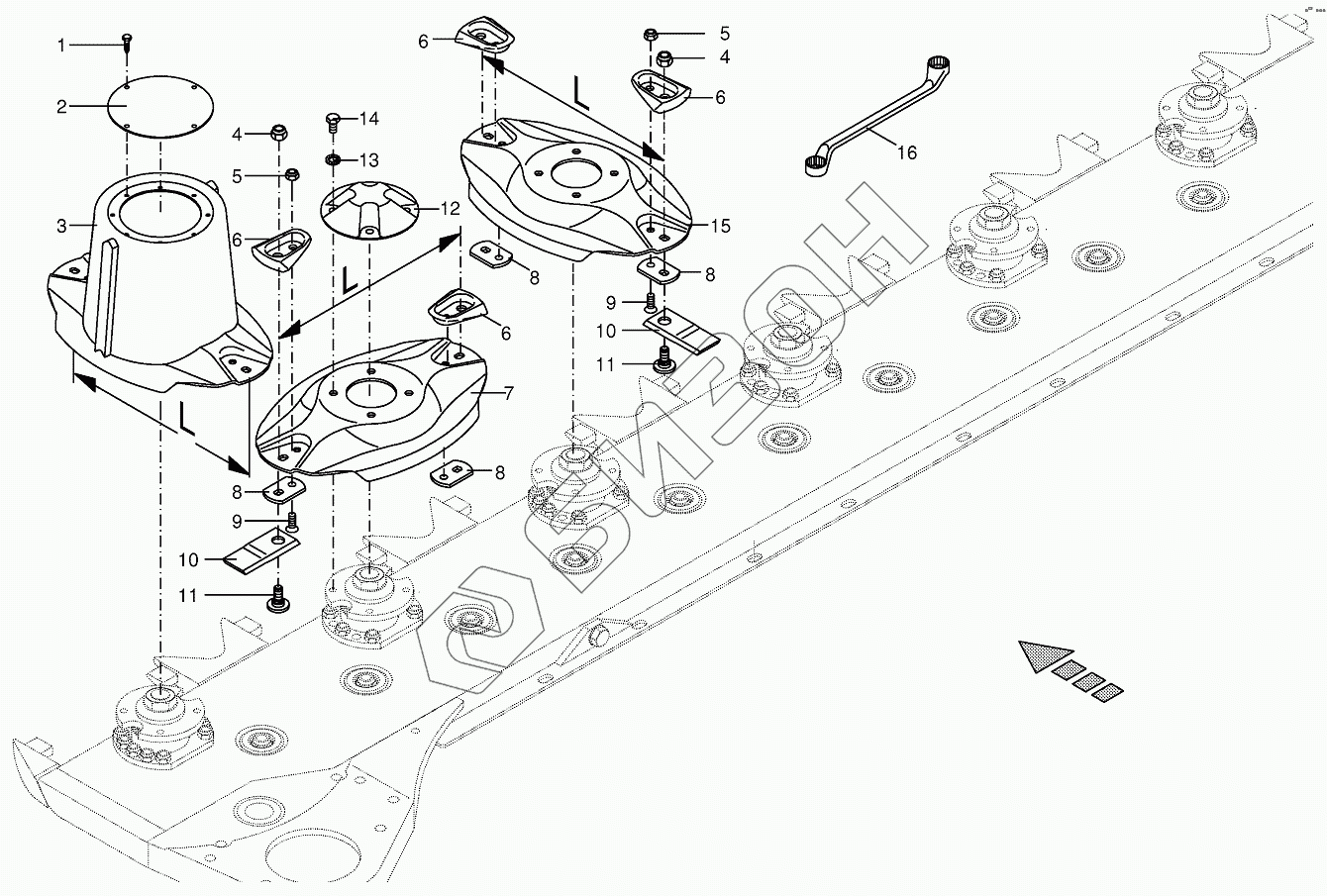

Графический каталог запасных частей к технике: KRONE EC280CV/320CV. Cutter bar with blade fastening
1
2
3
3
4
4
5
5
6
6
6
6
6
7
7
8
8
8
8
9
9
10
10
10
11
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009069480 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 002530521 | Cover |
Загрузка ...
|
|
| 3 | 002535020 | Mower drum |
Загрузка ...
|
|
| 3 | 002535321 | Mower drum |
Загрузка ...
|
|
| 4 | 009096021 | Self-locking nut |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 002530431 | Guard |
Загрузка ...
|
|
| 6 | 002535430 | Guard |
Загрузка ...
|
|
| 7 | 002535000 | Mower disc |
Загрузка ...
|
|
| 7 | 002535311 | Mower disc |
Загрузка ...
|
|
| 8 | 002530421 | Knife support |
Загрузка ...
|
|
| 9 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 001398880 | Knife-left |
Загрузка ...
|
|
| 10 | 001398890 | Knife-right |
Загрузка ...
|
|
| 11 | 002530440 | Knife screw |
Загрузка ...
|
|
| 12 | 002530470 | Cover |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 15 | 002530401 | Mower disc |
Загрузка ...
|
|
| 15 | 002535301 | Mower disc |
Загрузка ...
|
|
| 16 | 009253032 | Spanner key |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
