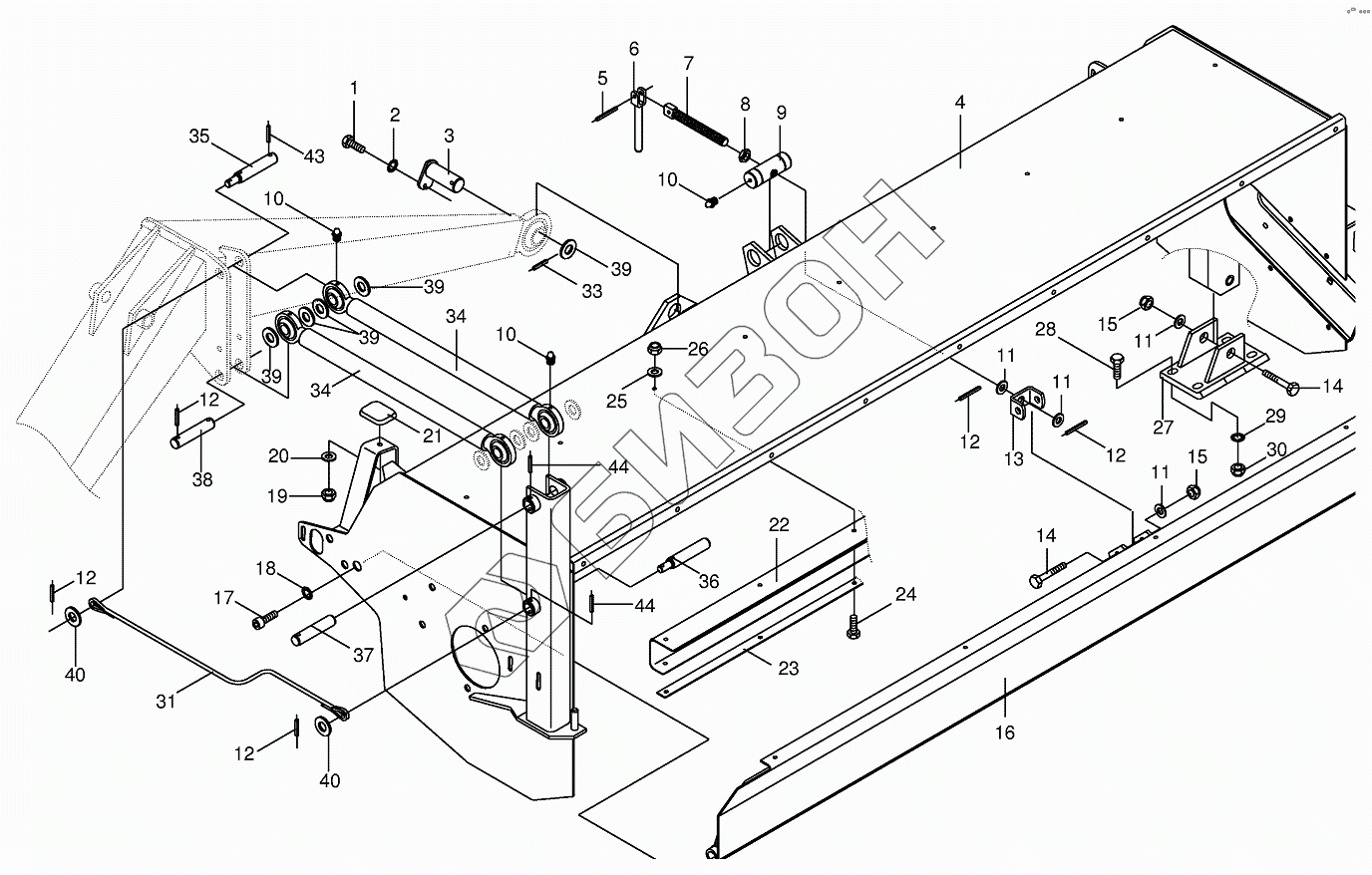

Графический каталог запасных частей к технике: KRONE EC280CV/320CV. Tine conditioner housing/upper link
1
2
3
4
4
5
6
7
8
9
10
10
10
11
11
11
11
12
12
12
12
12
13
14
14
15
15
16
16
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
33
34
34
35
36
37
38
39
39
39
39
40
40
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009099101 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 1 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002536430 | Pin |
Загрузка ...
|
|
| 4 | 002536010 | Tine conditioner housing |
Загрузка ...
|
|
| 4 | 002534010 | Tine conditioner housing |
Загрузка ...
|
|
| 5 | 009126712 | Roll pin |
Загрузка ...
|
|
| 6 | 000620571 | Handle |
Загрузка ...
|
|
| 7 | 002535161 | Spindle |
Загрузка ...
|
|
| 8 | 009082250 | Hex nut |
Загрузка ...
|
|
| 9 | 002503730 | Coupling female |
Загрузка ...
|
|
| 10 | 009191050 | Grease niple |
Загрузка ...
|
|
| 11 | 009105122 | Washer |
Загрузка ...
|
|
| 12 | 009126701 | Roll pin |
Загрузка ...
|
|
| 13 | 002535151 | U-bow |
Загрузка ...
|
|
| 14 | 009015120 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009087210 | Locknut |
Загрузка ...
|
|
| 16 | 002562101 | Chequered plate |
Загрузка ...
|
|
| 16 | 002566901 | Chequered plate |
Загрузка ...
|
|
| 16 | 002534231 | Chequered plate |
Загрузка ...
|
|
| 17 | 009032050 | Allen screw |
Загрузка ...
|
|
| 18 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009087580 | Locknut |
Загрузка ...
|
|
| 20 | 009104140 | Washer |
Загрузка ...
|
|
| 21 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 22 | 002562230 | Plastic cloth |
Загрузка ...
|
|
| 22 | 002562210 | Plastic cloth |
Загрузка ...
|
|
| 23 | 002562240 | Clamping strap |
Загрузка ...
|
|
| 23 | 002562220 | Clamping strap |
Загрузка ...
|
|
| 24 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009106030 | Washer |
Загрузка ...
|
|
| 26 | 009087060 | Locknut |
Загрузка ...
|
|
| 27 | 002536230 | Plate |
Загрузка ...
|
|
| 28 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009105061 | Washer |
Загрузка ...
|
|
| 30 | 009087010 | Locknut |
Загрузка ...
|
|
| 31 | 002531830 | Chain haulage |
Загрузка ...
|
|
| 33 | 009126721 | Roll pin |
Загрузка ...
|
|
| 34 | 002536190 | Upper link |
Загрузка ...
|
|
| 35 | 002531821 | Pin |
Загрузка ...
|
|
| 36 | 002534520 | Pin |
Загрузка ...
|
|
| 37 | 002553040 | Pin |
Загрузка ...
|
|
| 38 | 001530880 | Pin |
Загрузка ...
|
|
| 39 | 009108850 | Shim ring |
Загрузка ...
|
|
| 40 | 009103270 | Washer |
Загрузка ...
|
|
| 43 | 009127142 | Roll pin |
Загрузка ...
|
|
| 44 | 009127162 | Roll pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
